Valvole di ritegno
Valvole di ritegno dirette in fabbrica con prezzi competitivi
Le valvole di ritegno Shangtai sono progettate per consentire al fluido di fluire in una direzione, impedendo automaticamente il flusso inverso quando la direzione del flusso cambia. A differenza delle valvole di isolamento ad azionamento manuale, queste valvole autoazionanti rispondono alle condizioni di pressione e flusso nella tubazione senza richiedere un attuatore esterno.
Sono comunemente installati a valle di pompe, compressori e altre apparecchiature di processo per contribuire a ridurre il rischio di riflusso e proteggere i sistemi di tubazioni collegati. Shangtai fornisce diverse costruzioni di valvole per il trattamento delle acque, petrolio e gas, lavorazione chimica, impianti petrolchimici, produzione di energia, HVAC e applicazioni industriali generali.
Fornitura di valvole di ritegno industriali
Shangtai supporta la selezione della valvola in base alle dimensioni del tubo, alla classe di pressione, al fluido, alla temperatura, alla direzione del flusso, alla posizione di installazione, al tipo di connessione e alle caratteristiche di risposta richieste. Invia le tue condizioni operative per conferma tecnica e preventivo.
Tipi di prodotto per diverse condizioni della pipeline
Il meccanismo di chiusura ha un effetto diretto sulla risposta di apertura, sulla perdita di pressione, sui requisiti di installazione e sulla resistenza al flusso inverso. La scelta della costruzione adeguata richiede la considerazione delle caratteristiche del flusso della tubazione e delle apparecchiature da proteggere.
Valvole di ritegno a battente
Un disco incernierato si apre durante il flusso in avanti e ritorna verso la sede quando il flusso si inverte. I design a battente sono comunemente utilizzati nei sistemi di tubazioni idriche, di servizio e industriali dove sono disponibili condizioni di flusso adeguate.
Sollevare le valvole di ritegno
L'elemento di chiusura si muove verticalmente dalla sede in risposta alla pressione del flusso. Questa costruzione può essere presa in considerazione per applicazioni che richiedono il movimento controllato del disco e condizioni di installazione adeguate.
Valvole di ritegno a pistone
La struttura a pistone utilizza un pistone o un disco guidato per controllare il flusso in avanti e inverso. Può essere selezionato per sistemi di processo in cui sono richiesti un comportamento di chiusura stabile e un movimento guidato.
Valvole di ritegno a sfera
Una palla si muove secondo la direzione e la pressione del fluido. Queste valvole vengono utilizzate in applicazioni selezionate per liquidi e servizi in cui è adatto un meccanismo di chiusura automatico compatto.
Valvole di ritegno a doppia piastra
Le piastre doppie si aprono in caso di flusso diretto e si chiudono quando il flusso si inverte. La loro struttura compatta in stile wafer può contribuire a ridurre lo spazio di installazione in sistemi di tubazioni idonei.
Valvole di ritegno a flusso assiale
I design a flusso assiale guidano l'elemento di chiusura lungo l'asse della tubazione e possono essere presi in considerazione laddove sono richieste risposta rapida, installazione compatta e caratteristiche di flusso controllato.
Prevenzione del riflusso per pompe e apparecchiature di processo
Il flusso inverso può verificarsi quando una pompa si ferma, le condizioni di pressione cambiano o il fluido si sposta tra le sezioni collegate di un sistema di tubazioni. Una valvola di ritegno opportunamente selezionata può chiudersi automaticamente quando cambia il rapporto di pressione da monte a valle, contribuendo a limitare il flusso inverso.
L'installazione è particolarmente importante attorno alle linee di scarico della pompa. Il tipo di valvola, le caratteristiche di chiusura, la distanza dall'uscita della pompa e i gomiti o i raccordi vicini possono influenzare il comportamento del sistema. Per le applicazioni sensibili ai picchi di pressione, durante la selezione della valvola è necessario valutare la risposta di chiusura e il potenziale colpo d'ariete.
Fattori chiave di selezione:Mezzo, dimensione nominale, pressione nominale, temperatura di esercizio, portata, direzione del flusso, posizione di installazione, perdita di pressione consentita, pressione di apertura, caratteristiche di chiusura e tipo di connessione.
Requisiti di pressione e flusso di cracking
La pressione di apertura si riferisce alla pressione differenziale minima richiesta per allontanare l'elemento di chiusura dalla sua sede e consentire l'inizio del flusso. Questo parametro diventa particolarmente importante nei sistemi a bassa pressione, flusso gravitazionale e bassa velocità.
Una valvola con eccessiva resistenza all'apertura può creare perdite di pressione indesiderate o limitare il flusso in un sistema con pressione disponibile limitata. Al contrario, le caratteristiche della chiusura devono essere adatte all'applicazione per ridurre il rischio di funzionamento instabile o picchi di pressione legati al flusso inverso.
Quando si richiede una configurazione, fornire la portata normale e minima, la pressione operativa e la pressione differenziale disponibile può aiutare a determinare un design interno adeguato.
Materiali per l'acqua, il processo e i servizi industriali
La selezione del materiale dovrebbe basarsi sul mezzo di lavoro, sulla temperatura, sulla pressione, sulle condizioni di corrosione e sui requisiti di progetto applicabili. A seconda della costruzione della valvola, i materiali del corpo e dei componenti interni possono essere specificati per diversi servizi industriali.
Acciaio al carbonio
Utilizzato per applicazioni idonee di petrolio, gas, acqua, vapore e processi industriali in cui l'acciaio al carbonio è compatibile con l'ambiente operativo.
Acciaio inossidabile
Selezionato per applicazioni in cui è richiesta una migliore resistenza alla corrosione. Il grado appropriato deve essere determinato in base al fluido e alla temperatura.
Materiali per sedi e guarnizioni
La sede, la guarnizione e i materiali di tenuta devono essere selezionati in base alla compatibilità del fluido, alla pressione, alla temperatura e alle prestazioni di intercettazione richieste.
Componenti interni
Disco, cerniera, molla, pistone, sfera e altri componenti interni devono essere specificati in base alla struttura della valvola e alle condizioni operative.
Connessioni finali e orientamento dell'installazione
Le configurazioni di connessione disponibili possono includere estremità flangiate, wafer, con capocorda, con saldatura di testa, con presa a saldare, filettate e altre estremità specificate dal progetto. La connessione selezionata deve corrispondere alle dimensioni della tubazione, alla classe di pressione, al metodo di installazione e allo standard di connessione applicabile.
Non tutti i design sono adatti ad ogni direzione di installazione. Alcuni modelli possono funzionare in tubazioni orizzontali e verticali, mentre altri richiedono un orientamento del flusso o una posizione di installazione specifici. Controllare sempre la freccia del flusso della valvola e i requisiti di installazione del produttore prima della messa in servizio.
Per le installazioni verticali, la direzione del flusso del fluido e le caratteristiche del peso o della molla dell'elemento di chiusura possono influenzare il comportamento di apertura e chiusura. Questi fattori dovrebbero essere considerati quando si seleziona la costruzione della valvola.
Riduzione del rumore, delle vibrazioni e del colpo d'ariete
Possono verificarsi rumori o vibrazioni quando l'elemento di chiusura si apre e si chiude ripetutamente in condizioni di flusso instabile. Dimensionamento errato, velocità del flusso bassa o fluttuante, turbolenza, detriti e installazione inadeguata vicino a pompe o gomiti possono contribuire a questo comportamento.
Il colpo d'ariete è un'altra considerazione importante nei sistemi in cui la velocità del fluido cambia rapidamente. Le caratteristiche di chiusura della valvola, il layout della tubazione, il funzionamento della pompa e il volume del sistema devono essere valutati insieme anziché selezionare la valvola basandosi solo sulla dimensione nominale del tubo.
Per applicazioni con uscita pompa e flusso ad alta velocità
Fornire la portata della pompa, la pressione di scarico, le dimensioni del tubo, le caratteristiche del fluido, la posizione di installazione e qualsiasi problema noto di colpi d'ariete o vibrazioni. Queste informazioni aiutano Shangtai a valutare la struttura appropriata della valvola e le caratteristiche di chiusura.
Applicazioni nei sistemi di tubazioni industriali
Queste valvole autoazionanti vengono utilizzate ovunque il flusso inverso possa influire sul funzionamento dell'apparecchiatura, sulla stabilità del processo o sulle prestazioni della tubazione. La costruzione adatta dipende dal fluido, dalle condizioni di flusso, dalla pressione, dalla temperatura e dalla disposizione di installazione.
Linee di uscita della pompa
Installato a valle delle pompe per impedire il flusso inverso quando la pompa si ferma o la pressione del sistema cambia.
Sistemi di petrolio e gas
Utilizzato in condotte selezionate di produzione, trasmissione, processo e servizi pubblici dove è richiesto il controllo del flusso unidirezionale.
Trattamento delle acque
Applicato nei sistemi di approvvigionamento idrico, trattamento, pompaggio e acque reflue per la prevenzione del riflusso delle tubazioni.
Chimico e Petrolchimico
Le configurazioni del materiale e della tenuta possono essere selezionate in base al mezzo chimico, alla pressione, alla temperatura e alle condizioni di corrosione.
Generazione di energia
Utilizzato in impianti adatti ad acqua, vapore, raffreddamento e ausiliari dove è richiesta la protezione dal flusso inverso.
HVAC e servizi pubblici
Selezionato per sistemi di tubazioni adatti per acqua refrigerata, acqua di riscaldamento, pompe e servizi in base alle condizioni operative.
Produzione e ispezione
Shangtai gestisce la produzione, l'ispezione e la fornitura in base alla configurazione della valvola specificata e ai requisiti applicativi. Il controllo di qualità può includere ispezione dimensionale, verifica dei materiali, prove di pressione, prestazioni di tenuta, controlli operativi e altre procedure di ispezione applicabili.
Le valvole Shangtai sono certificate ISO 9001, CE ed EAC. I prodotti selezionati possono anche essere fabbricati e testati secondo gli standard internazionali applicabili, tra cui API 6D e API 598, quando richiesto dal progetto.
Documentazione del progetto:Per i progetti tecnici, specificare gli standard di progettazione e prova applicabili, la classe di pressione, i requisiti dei materiali, lo standard di connessione, i requisiti di ispezione e i documenti di certificazione quando si invia una richiesta.
Come specificare la valvola di ritegno giusta
La selezione della valvola dovrebbe iniziare dalle condizioni operative piuttosto che dal solo diametro del tubo. Il mezzo, la portata, la pressione, la temperatura, l'orientamento dell'installazione, la perdita di pressione consentita e la risposta richiesta al flusso inverso influiscono tutti sulla costruzione appropriata della valvola.
Per i sistemi di pompe e compressori, fornire portate normali e massime, pressione di esercizio, dimensioni dei tubi, tipo di attrezzatura ed eventuali condizioni note di picchi di pressione o colpi d'ariete. Per i sistemi a bassa pressione, la pressione di cracking e la portata minima operativa sono parametri di selezione particolarmente utili.
È inoltre possibile fornire disegni di tubazioni, programmi di valvole, schede tecniche di apparecchiature o specifiche di valvole esistenti. Shangtai può esaminare le informazioni disponibili prima di preparare una configurazione e un preventivo. Per altri prodotti relativi alle valvole industriali, visitare ilGamma di prodotti per valvole Shangtai.
Domande frequenti
Quali sono i tipi comuni disponibili?
ComuneValvole di ritegnoi tipi includono modelli a oscillazione, sollevamento, pistone, sfera, doppia piastra e flusso assiale. Ogni costruzione ha caratteristiche diverse di flusso, chiusura, perdita di pressione e installazione.
Come scelgo il tipo giusto?
La scelta dipende dal mezzo di lavoro, dalle dimensioni del tubo, dalla pressione nominale, dalla temperatura, dalla portata, dalla posizione di installazione, dalla perdita di pressione consentita, dalla pressione di apertura e dalla risposta di chiusura richiesta.
Queste valvole possono essere installate verticalmente?
Alcuni modelli possono essere installati verticalmente, mentre altri richiedono un orientamento specifico. Seguire sempre la freccia del flusso, le istruzioni di installazione e i requisiti delle tubazioni del progetto.
Cos'è la pressione di cracking?
La pressione di cracking è la pressione differenziale minima richiesta per allontanare l'elemento di chiusura dalla sua sede e avviare il flusso in avanti. È particolarmente rilevante nei sistemi a bassa pressione e a flusso gravitazionale.
Perché una valvola fa rumore o vibra?
Le possibili cause includono dimensionamento errato, flusso instabile, bassa velocità del flusso, turbolenza, colpo d'ariete, detriti interni o installazione troppo vicina a pompe, gomiti o altri disturbi del flusso.
Quali connessioni finali sono disponibili?
Le opzioni comuni includono connessioni flangiate, wafer, con capocorda, con saldatura di testa, con tasca, filettate e altre connessioni specificate dal progetto, a seconda del design della valvola e dei requisiti della tubazione.
Che manutenzione è necessaria?
L'ispezione può includere l'elemento di chiusura, il perno della cerniera, la molla, la superficie della sede, la guarnizione e la pulizia interna. I componenti di tenuta usurati o danneggiati devono essere sostituiti in base alle condizioni di servizio e ai requisiti di manutenzione.
Quali informazioni sono necessarie per un preventivo?
Fornire dimensioni della valvola, classe di pressione, tipo di connessione, costruzione della valvola, materiale, mezzo di lavoro, temperatura, direzione del flusso, portata, posizione di installazione, quantità ed eventuali disegni o documenti tecnici richiesti.
Hai bisogno di una valvola per la protezione dal riflusso?
Inviare le dimensioni del tubo, la pressione, il mezzo, la portata, la posizione di installazione, lo standard di connessione e i dettagli dell'applicazione a Shangtai per conferma tecnica e preventivo.
- View as
Valvola di ritegno verticale a molla in acciaio inossidabile
La valvola di ritegno verticale a molla in acciaio inossidabile Shangtai previene il riflusso con una chiusura rapida assistita da molla, riducendo al minimo il colpo d'ariete. Realizzato in acciaio inossidabile di prima qualità, garantisce un'eccellente resistenza alla corrosione e un affidabile controllo del flusso di non ritorno.

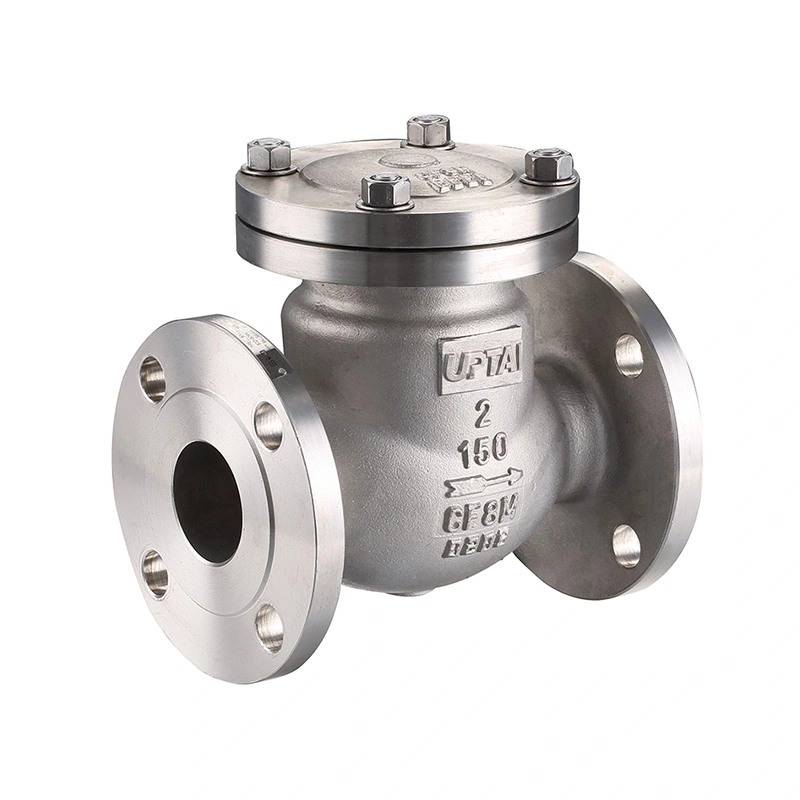

Valvola di ritegno a battente ANSI Classe 150
La valvola di ritegno a battente Shangtai ANSI Classe 150 utilizza un disco incernierato per controllare il flusso inverso nelle tubazioni. Il disco si apre quando il fluido scorre in avanti e si chiude quando il flusso cambia direzione, impedendo il riflusso verso pompe, compressori e altre apparecchiature. È disponibile per tubazioni di grande diametro nei sistemi di trattamento delle acque, petrolchimici, energetici e industriali in generale, con diversi materiali e opzioni di connessione disponibili a seconda delle condizioni di servizio.
Shangtai Valve è un produttore e fornitore professionale Valvole di ritegno in Cina. Benvenuti a importare prodotti di qualità dalla nostra fabbrica qui.
