Quando la pulizia, la resistenza alla corrosione, l'automazione compatta e la chiusura affidabile sono importanti,Shanghaifornisce ilValvola a sfera a montaggio diretto in acciaio inossidabile elettrolucidato 1PCcome soluzione pratica per i sistemi di controllo dei fluidi più esigenti. La superficie in acciaio inossidabile elettrolucidato, la struttura di montaggio diretto dell'attuatore e i componenti lavorati con precisione lo rendono adatto per applicazioni farmaceutiche, alimentari, di trattamento delle acque, chimiche e industriali automatizzate.

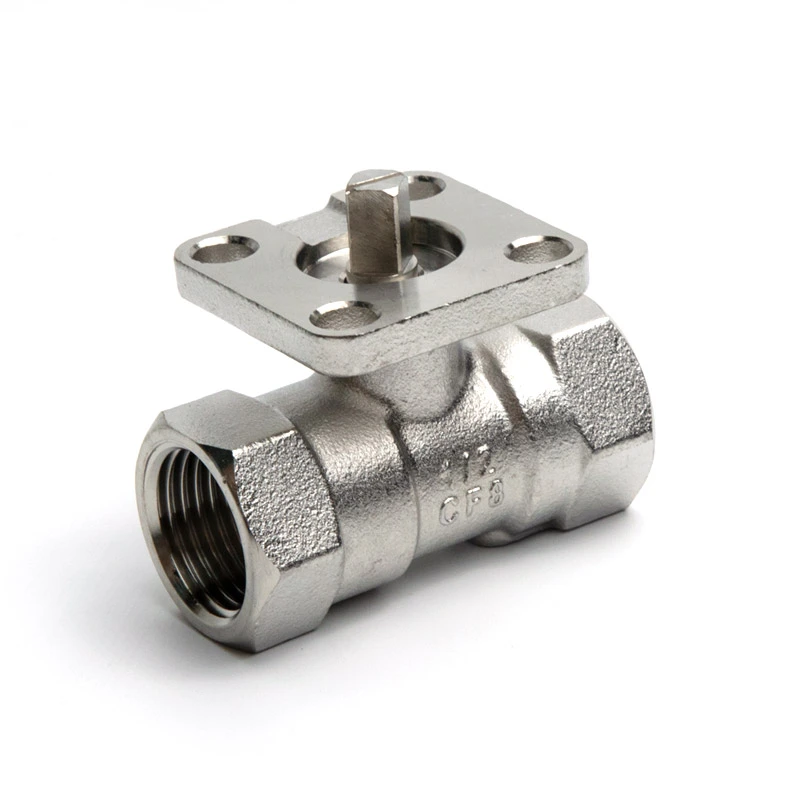

La valvola a sfera a montaggio diretto in acciaio inossidabile elettrolucidato 1PC combina una struttura monopezzo con una superficie elettrolucidata e una piattaforma integrata per montaggio diretto. L'elettrolucidatura crea una superficie dell'acciaio inossidabile più liscia e uniforme, contribuendo a ridurre l'accumulo di residui e semplificando la pulizia. La struttura a montaggio diretto consente di installare attuatori pneumatici o elettrici compatibili senza staffe di montaggio aggiuntive, creando una soluzione di automazione più compatta. Con opzioni in acciaio inossidabile 304 e 316, connessioni filettate NPT o BSP, una gamma di dimensioni da 1/4"–2" e capacità di pressione fino a 285 PSI, questo tipo di valvola a sfera può soddisfare un'ampia gamma di requisiti di controllo dei fluidi industriali.
Sommario
Perché scegliere una valvola a sfera in acciaio inossidabile elettrolucidato?
In che modo il design a montaggio diretto migliora l'automazione?
Cosa rende pratica la costruzione in un unico pezzo?
Dove può essere utilizzata questa valvola a sfera?
Specifiche principali in breve
In che modo gli acquirenti dovrebbero selezionare la valvola giusta?
Vantaggi chiave per gli acquirenti industriali
Considerazioni sull'installazione e sulla manutenzione
Perché prendere in considerazione Shangtai per il tuo progetto di valvole?
Perché scegliere una valvola a sfera in acciaio inossidabile elettrolucidato?
Le condizioni della superficie sono una considerazione importante quando una valvola funziona in sistemi in cui la pulizia, la resistenza alla corrosione e l'efficienza della manutenzione sono importanti. L'elettrolucidatura rimuove le irregolarità microscopiche dalla superficie dell'acciaio inossidabile e produce una finitura più liscia. Ciò può aiutare a ridurre le aree in cui possono accumularsi contaminanti o residui di processo.
Per le applicazioni che richiedono una pulizia frequente o requisiti igienici esigenti, una superficie liscia della valvola può semplificare la manutenzione. L'acciaio inossidabile offre inoltre una forte combinazione di durabilità meccanica e resistenza alla corrosione, rendendolo adatto a un'ampia gamma di ambienti industriali.
La valvola Shangtai è disponibile con acciaio inossidabile 304 come opzione materiale standard, mentre le configurazioni in acciaio inossidabile 316 possono essere selezionate quando le condizioni del progetto richiedono ulteriore resistenza alla corrosione. La pagina del prodotto specifica ASTM A351 CF8 (304) per il corpo, con acciaio inossidabile utilizzato per i principali componenti a contatto con il fluido e componenti di tenuta a base di PTFE.
- Superficie più liscia in acciaio inox elettrolucidato
- Migliore resistenza alla corrosione e alla contaminazione superficiale
- Pulizia e manutenzione più facili
- Adatto per sistemi di fluidi sensibili alla pulizia
- Disponibile in diverse configurazioni di materiale in acciaio inossidabile
In che modo il design a montaggio diretto migliora l'automazione?
L'automazione delle valvole industriali spesso richiede una connessione affidabile tra la valvola e un attuatore. Le disposizioni tradizionali possono richiedere staffe o hardware di montaggio separati, aumentando il numero di componenti e l'ingombro complessivo dell'installazione.
Una valvola a sfera a montaggio diretto integra una piattaforma di montaggio dell'attuatore nel design della valvola. È quindi possibile installare direttamente attuatori pneumatici o elettrici compatibili, contribuendo a semplificare la disposizione meccanica. Ciò è particolarmente utile per i produttori di apparecchiature e gli integratori di sistemi che progettano gruppi compatti e automatizzati di controllo dei fluidi.
La struttura a montaggio diretto può fornire diversi vantaggi pratici:
- Installazione compatta:Elimina la necessità di una staffa di montaggio separata nelle configurazioni compatibili.
- Meno componenti:Una connessione più semplice può ridurre l'hardware aggiuntivo.
- Predisposizione all'automazione:Supporta l'integrazione con l'attuazione pneumatica o elettrica.
- Funzionamento flessibile:Anche le maniglie prolungate possono essere prese in considerazione per idonee applicazioni manuali.
- Integrazione del sistema più semplice:Il concetto di montaggio standardizzato è utile per apparecchiature OEM e sistemi di processo automatizzati.
Cosa rende pratica la costruzione in un unico pezzo?
Il corpo della valvola a sfera monopezzo offre una struttura semplice per le applicazioni in cui è preferibile una disposizione della valvola compatta e robusta. La valvola utilizza un meccanismo operativo a sfera e stelo per controllare il flusso del fluido, mentre la sede e i componenti di tenuta forniscono la necessaria funzione di intercettazione.
Anche la lavorazione di precisione è importante. Le dimensioni precise tra corpo, sfera, stelo e componenti di tenuta contribuiscono a garantire un funzionamento regolare e una tenuta affidabile. Shangtai specifica componenti lavorati con precisione e ispezione dei materiali come parte del suo approccio produttivo.
La valvola incorpora anche uno stelo anti-esplosione e un'opzione di dispositivo di bloccaggio. Queste caratteristiche possono essere preziose nelle installazioni industriali dove il funzionamento controllato e la sicurezza meccanica sono considerazioni importanti.
Dove può essere utilizzata questa valvola a sfera?
La combinazione di acciaio inossidabile elettrolucidato, struttura compatta e montaggio diretto dell'attuatore rende questa valvola adatta per applicazioni in cui sono richiesti sia l'isolamento del fluido che l'automazione.
Le aree di applicazione tipiche includono:
- Attrezzature farmaceutiche:Utile laddove sono importanti superfici lisce e componenti di controllo del flusso pulibili.
- Lavorazione alimentare:Adatto per sistemi di fluidi che richiedono componenti in acciaio inossidabile resistenti alla corrosione.
- Trattamento dell'acqua:Adatto per punti di isolamento e controllo del flusso automatizzati.
- Lavorazione chimica:La struttura in acciaio inossidabile può garantire durabilità in ambienti di processo selezionati.
- Automazione industriale:Il montaggio diretto dell'attuatore supporta l'apertura e la chiusura automatizzate.
- Attrezzatura OEM:Una configurazione compatta della valvola può semplificare l'integrazione nei macchinari assemblati.
L'idoneità dell'applicazione deve essere sempre valutata rispetto ai requisiti effettivi di fluido, pressione, temperatura, compatibilità chimica, standard di connessione e attuatore.
Specifiche principali in breve
Le seguenti specifiche forniscono un riferimento pratico per ingegneri, distributori, acquirenti OEM e integratori di sistema che valutano questa valvola.
| Parametro | Specifica |
|---|---|
| Tipo di valvola | Valvola a sfera a montaggio diretto in acciaio inossidabile elettrolucidato 1PC |
| Dimensione nominale | Da 1/4" a 2" |
| Classe di pressione | CL150 |
| Pressione massima | 285PSI |
| Standard di discussione | NPT/BSP |
| Standard di progettazione e produzione | ASME B16.34 |
| Norma di prova | API598 |
| Materiale del corpo | ASTM A351 CF8 (304) |
| Materiale della sfera e dello stelo | ASTM A182 F304 |
| Materiale del sedile | RPTFE (PTFE + 15% riempitivo) |
| Intervallo di temperatura | Da -25°C a 150°C |
| Tipo di porta | Porto ridotto |
Per la selezione tecnica, gli acquirenti devono verificare gli ultimi disegni dimensionali, i valori nominali di pressione-temperatura, la configurazione del materiale e i requisiti di connessione prima di effettuare un ordine.
In che modo gli acquirenti dovrebbero selezionare la valvola giusta?
La scelta di una valvola a sfera in acciaio inossidabile non dovrebbe limitarsi semplicemente ad abbinare la dimensione nominale del tubo. Gli ingegneri dovrebbero considerare l'ambiente operativo completo per evitare problemi di compatibilità o prestazioni.
1. Confermare lo standard di connessione
La valvola supporta configurazioni filettate NPT e BSP. Lo standard di filettatura selezionato deve corrispondere al sistema di tubazioni o raccordi collegato per evitare problemi di installazione.
2. Controllare la pressione e la temperatura
La pressione massima specificata è 285 PSI, mentre l'intervallo di temperatura indicato è compreso tra -25°C e 150°C. Le effettive condizioni di applicazione dovrebbero rimanere entro i valori di pressione-temperatura applicabili.
3. Valutare la compatibilità dei materiali
L'acciaio inossidabile 304 e 316 offre diversi livelli di resistenza alla corrosione. Quando si seleziona il materiale è necessario considerare il fluido di processo, la concentrazione, la temperatura e i prodotti chimici per la pulizia.
4. Determinare il metodo operativo
Per le apparecchiature automatizzate, confermare se è preferibile un attuatore pneumatico o elettrico. La struttura a montaggio diretto può contribuire a ridurre la complessità dell'installazione quando l'attuatore è compatibile con la disposizione di montaggio della valvola.
5. Considerare i requisiti di flusso
Questo modello utilizza una configurazione a porte ridotte. Gli acquirenti dovrebbero considerare la portata e la caduta di pressione richieste piuttosto che selezionare una valvola basata esclusivamente sulle dimensioni del tubo. I valori Kv elencati possono fornire un utile punto di partenza per la valutazione della portata.
Vantaggi chiave per gli acquirenti industriali
Per gli acquirenti che confrontano le valvole a sfera in acciaio inossidabile, il valore di questa configurazione deriva dalla combinazione di trattamento superficiale, costruzione, compatibilità con l'automazione e flessibilità di produzione.
| Caratteristica | Vantaggio pratico |
|---|---|
| Finitura elettrolucidata | Superficie più liscia e pulizia più semplice |
| Costruzione in acciaio inossidabile | Resistenza alla corrosione e durabilità meccanica |
| Piattaforma a montaggio diretto | Semplifica l'integrazione dell'attuatore |
| Corpo monopezzo | Costruzione della valvola compatta e semplice |
| 304 / 316 Opzioni | Consente la selezione del materiale per diversi ambienti |
| Filettature NPT/BSP | Supporta diversi requisiti di connessione delle tubazioni |
| Personalizzazione OEM | Supporta specifiche personalizzate e requisiti di massa |
Considerazioni sull'installazione e sulla manutenzione
Anche una valvola di alta qualità richiede pratiche di installazione e funzionamento adeguate. Prima dell'installazione, ispezionare le filettature, le superfici di tenuta, il corpo della valvola e la tubazione per verificare che non siano contaminati o danneggiati. La tubazione deve essere adeguatamente allineata per evitare inutili sollecitazioni meccaniche sulla valvola.
Durante la messa in servizio, verificare che la valvola si apra e si chiuda senza intoppi e che l'attuatore, se installato, funzioni entro l'intervallo di coppia richiesto. Le prove di pressione devono seguire le procedure di progetto applicabili e i requisiti di sicurezza.
Per un servizio a lungo termine, le squadre di manutenzione dovrebbero controllare periodicamente:
- Perdite esterne intorno alle connessioni filettate e alle guarnizioni
- Coppia operativa e movimento della valvola
- Montaggio e allineamento dell'attuatore
- Segni di corrosione o danni superficiali
- Prestazioni della sede e della tenuta
- Condizioni di pressione e temperatura di esercizio
Si consiglia di seguire la documentazione tecnica del produttore e gli standard di settore applicabili durante l'installazione, il test o la manutenzione della valvola.
Domande frequenti
Qual è il vantaggio principale di una valvola a sfera in acciaio inox elettrolucidato?
L'elettrolucidatura produce una superficie più liscia dell'acciaio inossidabile che può migliorare la pulibilità, ridurre l'accumulo di residui superficiali e supportare la resistenza alla corrosione. Ciò rende la valvola particolarmente interessante per le applicazioni industriali sensibili alla pulizia.
La valvola può essere collegata ad un attuatore pneumatico?
SÌ. La piattaforma a montaggio diretto è progettata per supportare attuatori pneumatici compatibili. A seconda delle esigenze operative possono essere presi in considerazione anche attuatori elettrici e idonee maniglie prolungate.
Quali taglie sono disponibili?
La gamma di dimensioni standard va da 1/4" a 2". Gli acquirenti che richiedono altre dimensioni o specifiche personalizzate possono discutere le proprie esigenze con il produttore.
La valvola supporta entrambe le filettature NPT e BSP?
SÌ. Sono disponibili opzioni di connessione filettata NPT e BSP, che consentono di abbinare la valvola a diversi sistemi di tubazioni.
Quali standard sono associati a questa valvola?
Le informazioni sul prodotto specificano ASME B16.34 per progettazione e produzione e API 598 per test e ispezioni. I requisiti specifici del progetto dovrebbero essere confermati prima dell’appalto.
Shanghai può fornire la personalizzazione OEM?
SÌ. Shangtai supporta i requisiti OEM e delle valvole personalizzate, tra cui la selezione dei materiali, le specifiche, il trattamento superficiale, gli standard di connessione e i requisiti di produzione in serie.
Perché prendere in considerazione Shangtai per il tuo progetto di valvole?
ILValvola a sfera a montaggio diretto in acciaio inossidabile elettrolucidato 1PCè progettato per gli acquirenti che necessitano di una combinazione di qualità della superficie liscia in acciaio inossidabile, struttura compatta della valvola e comoda integrazione dell'automazione. Le sue opzioni in acciaio inossidabile 304/316, le connessioni NPT o BSP, la struttura di montaggio diretto dell'attuatore e il design industriale lo rendono una scelta versatile per i sistemi di controllo dei fluidi in diversi settori.
Shanghai supporta distributori, produttori di apparecchiature OEM, integratori di sistemi e progetti industriali con soluzioni di valvole personalizzate e capacità di fornitura all'ingrosso. Se stai valutando le dimensioni della valvola, il materiale, la pressione nominale, il tipo di connessione, il trattamento superficiale o la compatibilità dell'attuatore, visualizza la valvola a sfera a montaggio diretto in acciaio inossidabile elettrolucidato 1PC per i dettagli del prodotto e le informazioni sulla selezione.
Cerchi una soluzione affidabile per valvole in acciaio inossidabile per il tuo prossimo progetto?Condividi le dimensioni richieste, il mezzo di lavoro, la pressione, la temperatura, lo standard di connessione e i requisiti di automazione con Shangtai per ricevere una configurazione e supporto tecnico adeguati.Contattacioggi per discutere le vostre esigenze OEM, personalizzate o per valvole sfuse e trovare una soluzione pratica per il vostro sistema di controllo dei fluidi.
