Produttore affidabile di mini valvole a sfera per il controllo del flusso industriale compatto

Shanghai Minivalvole a sferasono progettati per tubazioni, apparecchiature e sistemi di controllo di piccolo diametro in cui è richiesta una chiusura affidabile in uno spazio di installazione limitato. La loro struttura compatta e il funzionamento a quarto di giro forniscono una soluzione pratica per l'isolamento rapido del flusso in acqua, aria, sistemi pneumatici, HVAC, irrigazione, strumentazione e altri sistemi per carichi leggeri.

Rispetto alle valvole a sfera industriali più grandi, i design mini sono destinati a connessioni compatte di tubazioni e apparecchiature in cui lo spazio di installazione, le dimensioni della valvola e la configurazione della connessione sono importanti fattori di selezione. Shangtai fornisce diversi materiali del corpo e opzioni di connessione in base ai requisiti del mezzo di lavoro, della pressione, della temperatura e delle tubazioni.

Costruzione compatta per spazio di installazione limitato

Il corpo compatto è adatto per tubazioni e apparecchiature di piccolo diametro in cui una valvola full-size convenzionale può richiedere più spazio di installazione. Il meccanismo a un quarto di giro consente di aprire o chiudere rapidamente la valvola, rendendola adatta per l'intercettazione locale e l'isolamento per manutenzione.

Per macchinari compatti, apparecchiature pneumatiche, unità di trattamento dell'acqua, gruppi HVAC e sistemi di strumentazione, è necessario considerare le dimensioni della valvola e l'orientamento della connessione insieme allo spazio di installazione disponibile. Shangtai può esaminare i requisiti dell'applicazione prima di confermare la configurazione appropriata.

Opzioni di connessione per diverse tubazioni di piccolo diametro

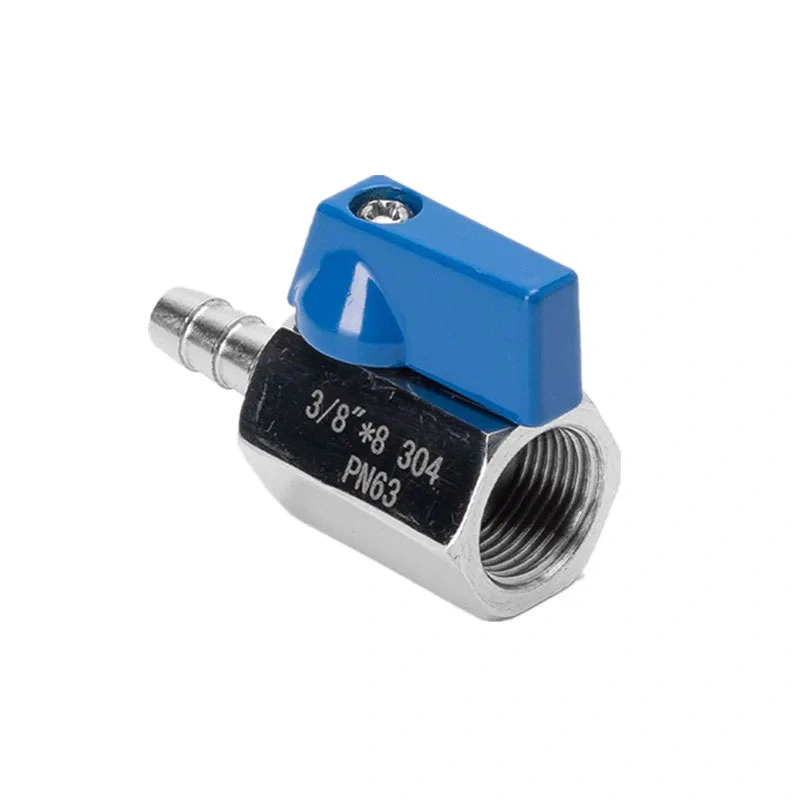

Le mini valvole a sfera possono essere fornite con configurazioni di connessione adatte a diverse interfacce di tubazioni e apparecchiature. A seconda del modello, le opzioni disponibili possono includere connessioni filettate femmina, filettate maschio, portagomma, a compressione e push-in.

È possibile selezionare configurazioni filettate con standard come BSP, NPT o filettature metriche in base al sistema di tubazioni esistente. La compatibilità della connessione deve essere confermata prima di ordinare per evitare problemi di installazione.

Opzioni corpo in ottone e acciaio inossidabile

La selezione del materiale dovrebbe basarsi sul mezzo di lavoro e sull'ambiente di servizio piuttosto che solo sulla dimensione della valvola. L'ottone è comunemente utilizzato per acqua, aria e altri servizi non corrosivi in ​​generale, mentre l'acciaio inossidabile può essere preso in considerazione quando sono necessarie una maggiore resistenza alla corrosione o condizioni del materiale più pulite.

Anche il materiale di tenuta è importante perché la temperatura, la pressione e la compatibilità chimica possono influire sulle prestazioni di servizio. Quando si richiede un preventivo, fornire il mezzo di lavoro e le condizioni operative in modo che la configurazione del corpo e della tenuta possa essere rivista di conseguenza.

Isolamento del flusso on/off per sistemi di piccolo diametro

Le mini valvole a sfera sono progettate principalmente per il controllo del flusso completamente aperto o completamente chiuso. Il loro funzionamento a un quarto di giro consente all'operatore di isolare rapidamente una linea durante il funzionamento, la manutenzione o la risoluzione dei problemi dell'apparecchiatura.

Generalmente non sono destinati ad uno strozzamento continuo e preciso. Laddove è necessaria una regolazione accurata del flusso, una valvola a spillo o una valvola di controllo dedicata può fornire una soluzione più appropriata.

Applicazioni del prodotto

Le loro dimensioni compatte e le molteplici opzioni di connessione rendono queste valvole adatte per una gamma di applicazioni per tubazioni e apparecchiature di piccolo diametro, tra cui:

• Approvvigionamento idrico e piccole linee idriche
• Attrezzature per aria compressa e pneumatica
• Unità HVAC e sistemi fluidi compatti
• Attrezzature per l'irrigazione e l'agricoltura
• Strumentazione e piccoli sistemi di controllo
• Piccoli assemblaggi di macchinari e attrezzature
• Attrezzature per il trattamento dell'acqua
• Applicazioni compatibili con petrolio e gas

Per applicazioni che coinvolgono sostanze chimiche corrosive, alta temperatura, alta pressione o gas speciali, la configurazione della valvola deve essere confermata rispetto alle condizioni operative effettive prima della selezione.

Considerazioni sulla pressione e sull'installazione

La pressione nominale applicabile dipende dalle dimensioni della valvola, dal materiale del corpo, dalla struttura interna, dal materiale di tenuta e dal tipo di connessione. Una valvola compatta non deve essere scelta basandosi solo sulla dimensione nominale del tubo. La pressione e la temperatura di esercizio devono essere controllate rispetto alla configurazione specifica della valvola.

La maggior parte dei progetti a due vie può gestire il flusso in entrambe le direzioni quando la costruzione consente il funzionamento bidirezionale. Se un particolare modello ha una direzione del flusso marcata, la valvola deve essere installata secondo le istruzioni del produttore e il progetto della tubazione.

Per installazioni in spazi ristretti delle apparecchiature, controllare le dimensioni complessive della valvola, il gioco della maniglia, l'orientamento della filettatura, l'accesso ai tubi e lo spazio per la manutenzione prima di finalizzare la configurazione.

Produzione e controllo qualità

Shanghai produce valvole in base alle specifiche di prodotto definite e durante la produzione esamina i parametri chiave come materiale del corpo, dimensioni della connessione, configurazione della tenuta, requisiti di pressione e metodo operativo. L'ispezione applicabile e le prove di pressione possono essere organizzate in base alle specifiche del prodotto e ai requisiti del progetto.

Per ordini OEM o di progetto, i clienti possono fornire disegni, specifiche tecniche, standard di connessione, informazioni sull'applicazione o campioni per la revisione della configurazione. Ciò è particolarmente utile quando la valvola deve adattarsi all'apparecchiatura esistente o ad un sistema di tubazioni specifico.

Come specificare la mini valvola a sfera giusta

Prima di richiedere un preventivo, preparare le seguenti informazioni:

• Dimensioni nominali della valvola o del tubo
• Materiale del corpo, come ottone o acciaio inossidabile
• Tipo di connessione e standard di filettatura
• Mezzo di lavoro
• Pressione di esercizio
• Temperatura operativa
• Quantità richiesta
• Gestire il tipo o altri requisiti di configurazione
• Requisiti del trattamento superficiale, se applicabile

If the valve is intended for an existing machine or piping assembly, drawings, photographs, connection dimensions, or sample parts can also help confirm compatibility.
