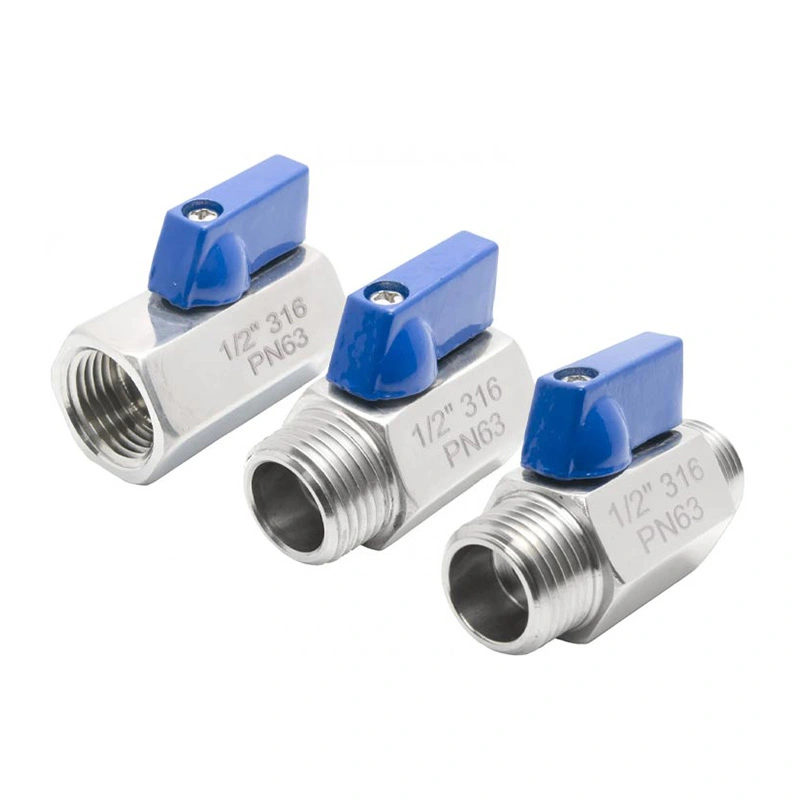

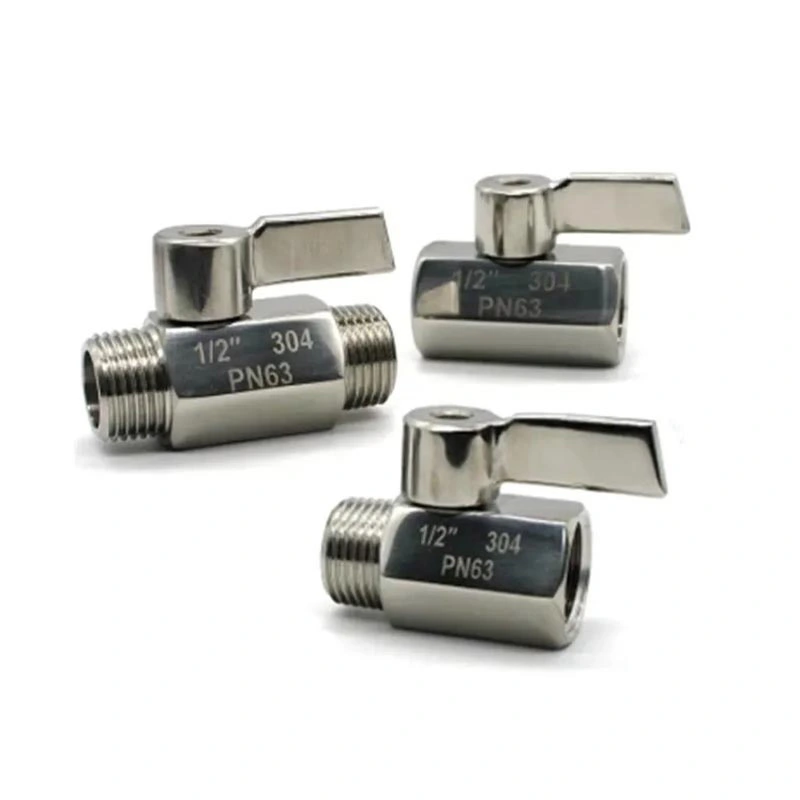

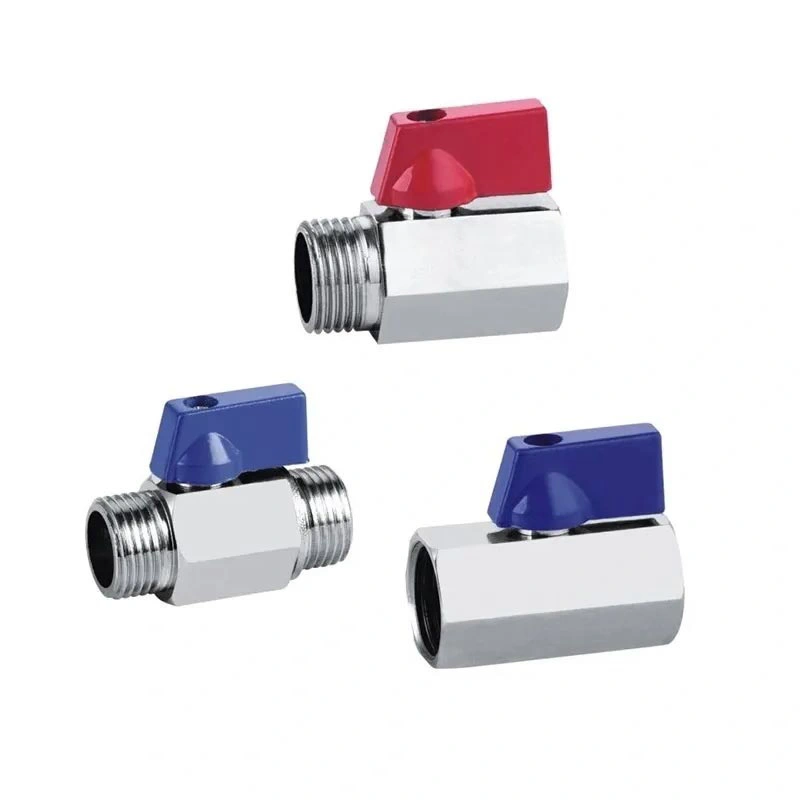

Mini valvola a sfera in acciaio inossidabile

La mini valvola a sfera in acciaio inossidabile è progettata per tubazioni e apparecchiature compatte in cui lo spazio è limitato ma è necessaria una valvola di intercettazione a un quarto di giro. Il corpo in acciaio inossidabile, le connessioni filettate NPT o BSP e la maniglia operativa compatta lo rendono adatto per piccoli gruppi di tubazioni, strumenti e apparecchiature per la gestione dei fluidi. La valvola può essere selezionata in base alle specifiche di pressione, temperatura, fluido e connessione richieste.

Dimensioni principali

Struttura e caratteristiche del prodotto

Funzionamento compatto a un quarto di giro

La valvola utilizza un meccanismo a sfera a un quarto di giro per il servizio on/off. La rotazione della maniglia modifica la posizione della sfera e apre o chiude il passaggio del flusso. Questo metodo operativo è adatto per applicazioni in cui la valvola deve essere azionata frequentemente o dove è richiesta una semplice funzione di intercettazione.

Costruzione in acciaio inossidabile 316

Il corpo della valvola è specificato come ASTM A351 CF8M (316), con ASTM A182 F316 utilizzato per la sfera e lo stelo. Questa combinazione di materiali fornisce una struttura in acciaio inossidabile per applicazioni in cui la resistenza alla corrosione e la compatibilità dei materiali sono importanti. L'effettiva idoneità deve essere verificata rispetto al mezzo di processo e alle condizioni operative.

Connessioni filettate NPT e BSP

La valvola è disponibile con connessioni filettate NPT e BSP per l'integrazione con tubazioni e apparecchiature compatibili. Il tipo di filettatura deve essere confermato prima dell'ordine perché le filettature NPT e BSP utilizzano standard di filettatura diversi e non devono essere trattate come connessioni intercambiabili.

Configurazione del sedile RPTFE

Il materiale standard della sede è RPTFE (PTFE+15%fv). La scelta della sede dovrebbe tenere conto del mezzo di lavoro, della temperatura e della pressione di esercizio. Laddove l'applicazione coinvolga sostanze chimiche aggressive o fluidi di processo speciali, la compatibilità dei materiali deve essere confermata prima della scelta della valvola.

Considerazioni sulla selezione

La scelta di una valvola a sfera piccola richiede molto più che la semplice corrispondenza delle dimensioni del tubo. È necessario considerare il mezzo di lavoro, la pressione, la temperatura, il tipo di connessione e lo spazio di installazione disponibile. I limiti di pressione e temperatura della valvola devono essere verificati rispetto alle effettive condizioni operative prima dell'installazione.

Per le installazioni threaded, verificare se la pipeline utilizza thread NPT o BSP. Per le apparecchiature con accesso limitato, controllare la posizione della maniglia e lo spazio disponibile attorno alla valvola. Anche la sede e i materiali di tenuta devono essere compatibili con il fluido di processo per evitare l'usura prematura dei componenti.

Scenari applicativi

La mini valvola a sfera in acciaio inossidabile può essere utilizzata per il servizio di intercettazione in sistemi di fluidi compatti e apparecchiature in cui è richiesta una disposizione della valvola più piccola. Le applicazioni tipiche includono:

Sistemi di approvvigionamento idrico e drenaggio

Apparecchiature pneumatiche e linee di aria compressa

Strumentazione e apparecchiature di prova

Piccoli macchinari e apparecchiature di automazione

Sistemi di raffreddamento e unità di filtrazione

Impianti idraulici e di laboratorio

Sistemi di movimentazione dei fluidi industriali leggeri

Installazione e manutenzione

Prima dell'installazione, verificare le dimensioni della valvola, il tipo di filettatura, la pressione nominale, l'intervallo di temperatura e la compatibilità dei materiali. Pulire le filettature dei tubi e rimuovere i corpi estranei che potrebbero intaccare la connessione o la superficie di tenuta. Utilizzare un metodo di sigillatura della filettatura appropriato per la connessione selezionata ed evitare una forza di serraggio eccessiva.

Dopo l'installazione, azionare la maniglia per l'intera gamma di un quarto di giro e controllare eventuali perdite del collegamento durante la messa in servizio del sistema. Durante la manutenzione, isolare la valvola dalla fonte di pressione prima dell'ispezione o della sostituzione dei componenti interni.

Qualità e documentazione

L'ispezione della produzione può includere controlli dimensionali, verifica dei materiali, ispezione dell'assemblaggio e prove di pressione o tenuta in base ai requisiti applicabili del prodotto e dell'ordine. È possibile fornire disegni del prodotto e specifiche tecniche per la conferma delle dimensioni e la selezione del progetto. Se necessario, è possibile organizzare anche la documentazione dei materiali e i registri di ispezione.

Domande frequenti

Q1: A cosa serve una mini valvola a sfera in acciaio inossidabile?

A Mini valvola a sfera in acciaio inossidabileviene utilizzato principalmente per il controllo on/off dei fluidi in tubazioni, apparecchiature e sistemi di strumenti compatti. È adatto per acqua, aria, olio e altri fluidi industriali compatibili entro l'intervallo di pressione e temperatura specificato.

Q2: Qual è la differenza tra le filettature NPT e BSP?

NPT e BSP sono standard di filettatura diversi con profili e specifiche di filettatura diversi. La filettatura della valvola deve corrispondere al tubo o al raccordo di accoppiamento, pertanto lo standard di filettatura richiesto deve essere confermato prima dell'ordine.

Q3: Quali materiali vengono utilizzati per la valvola?

La configurazione standard utilizza ASTM A351 CF8M (316) per il corpo, ASTM A182 F316 per la sfera e lo stelo e RPTFE (PTFE+15%fv) per la sede. Altri materiali sono disponibili su richiesta.

Q4: Quale pressione e temperatura può gestire la valvola?

La pressione massima indicata è 285PSI e l'intervallo di temperatura è -25℃~150℃. Le condizioni operative effettive consentite devono essere confermate in base alle dimensioni della valvola, al fluido, alla temperatura e al valore nominale pressione-temperatura applicabile.

Q5: Posso richiedere un disegno del prodotto prima di ordinare?

SÌ. È possibile fornire disegni dimensionali e specifiche tecniche per confermare la dimensione della valvola, il tipo di connessione, le dimensioni di installazione e altri parametri richiesti prima della produzione.

Q6: È possibile verificare il materiale della valvola?

SÌ. La verifica dei materiali e la relativa documentazione di ispezione possono essere organizzate in base alla configurazione della valvola e ai requisiti dell'ordine. L'ambito di ispezione applicabile deve essere confermato al momento dell'ordine.

Q7: Sono disponibili materiali diversi?

SÌ. È possibile prendere in considerazione altre combinazioni di corpo, sfera, stelo, sede e materiali di tenuta per condizioni operative specifiche, soggette alla pressione, alla temperatura e alla compatibilità del fluido richieste.
