Valvole a sfera a tre vie
Produttore cinese di valvole a sfera a tre vie professionali
ShanghaiLe valvole a sfera a tre vie sono progettate per sistemi di tubazioni industriali che richiedono la commutazione, la deviazione o la combinazione di flusso all'interno di un unico corpo valvola. Con tre porte e modelli di flusso selezionabili con porta L o porta T, possono dirigere i fluidi tra diversi percorsi della tubazione contribuendo a semplificare la disposizione delle tubazioni.
Queste valvole sono adatte per il trattamento dell'acqua, la lavorazione chimica, HVAC, alimenti e bevande, aria compressa, trasferimento di carburante e movimentazione generale di fluidi industriali. Shangtai fornisce diversi tipi di connessione, materiali, opzioni di tenuta e metodi operativi in base al mezzo, alla pressione, alla temperatura e alla configurazione della tubazione richiesti. Per altre costruzioni di valvole a sfera, vedere il nostrogamma di prodotti con valvole a sfera.
Seleziona il modello di flusso prima di ordinare
Il percorso del flusso richiesto è uno dei fattori di selezione più importanti. Fornire un semplice disegno della tubazione o un diagramma di flusso consente a Shangtai di confermare se una configurazione con porta a L o porta a T è appropriata e verificare la posizione della maniglia o dell'attuatore richiesta.
Modelli di flusso della porta L e della porta T
La configurazione della sfera interna determina il modo in cui le tre porte sono collegate alle diverse posizioni della maniglia. I design delle porte a L e delle porte a T non sono intercambiabili perché forniscono diverse combinazioni di percorsi del flusso.
Configurazione a tre vie con porta L
Una disposizione con porta a L viene comunemente utilizzata quando la valvola deve commutare il flusso tra due dei percorsi disponibili. A seconda del design specifico della sfera, può dirigere il fluido da un ingresso a una delle due uscite o commutare tra due direzioni di flusso.
Configurazione a tre vie T-Port
Una disposizione con porta a T fornisce ulteriori combinazioni di percorsi del flusso e può essere utilizzata per applicazioni che comportano la deviazione o la combinazione del flusso. I percorsi effettivi disponibili dipendono dalla geometria interna della sfera e dalla posizione della maniglia, pertanto la sequenza operativa richiesta deve essere confermata prima della produzione.
Diagramma di flusso consigliato
Per progetti che coinvolgono più percorsi di flusso, fornire uno schema della tubazione che mostri l'ingresso, gli scarichi, la direzione del flusso richiesta e le posizioni di commutazione. Ciò fornisce al team di ingegneri una base chiara per confermare la configurazione della porta e la disposizione operativa.
Commutazione di flusso, deviazione e combinazione
A differenza di una valvola a sfera a due vie standard utilizzata principalmente per l'isolamento on/off, una configurazione a tre vie consente alla valvola di gestire il flusso tra più percorsi di tubazione. A seconda del modello di porta, può essere utilizzato per passare da una linea all'altra, deviare un mezzo verso apparecchiature diverse o combinare flussi compatibili.
Ciò può ridurre il numero di singole valvole necessarie in determinate disposizioni di tubazioni e semplificare la disposizione delle apparecchiature. La configurazione della valvola deve essere sempre selezionata in base ai requisiti effettivi del flusso di processo piuttosto che semplicemente in base alle dimensioni del tubo.
Opzioni di connessione per diversi sistemi di tubazioni
Shanghai può fornire diverse configurazioni di connessione terminale in base allo standard della pipeline e ai requisiti di installazione. Le opzioni disponibili possono includere connessioni filettate, flangiate, con presa a saldare e con saldatura di testa, a seconda del design e delle specifiche della valvola.
La scelta della connessione deve considerare la dimensione nominale del tubo, la pressione nominale, il metodo di installazione, l'attrezzatura circostante e gli standard di progetto applicabili. Quando si sostituisce una valvola esistente, fornire le specifiche di connessione o i disegni originali può aiutare a confermare la compatibilità.
Selezione dei materiali e delle guarnizioni
La selezione del corpo e del materiale interno deve basarsi sul mezzo di lavoro, sulla pressione, sulla temperatura e sulle condizioni di corrosione. Anche la sfera, lo stelo, le sedi e i componenti di tenuta devono essere compatibili con il mezzo di servizio e l'ambiente operativo.
I materiali di tenuta comuni possono includere PTFE, PTFE rinforzato e altri materiali specifici per l'applicazione. La configurazione di tenuta adeguata dipende dall'intervallo di temperatura effettivo, dalla compatibilità chimica, dalle condizioni di pressione e dalle prestazioni di servizio richieste.
Funzionamento manuale e automatizzato
Le configurazioni a tre vie possono essere azionate manualmente o integrate con un attuatore quando è richiesta la commutazione del flusso remota o automatizzata. Le maniglie manuali sono adatte per il funzionamento locale, mentre gli attuatori pneumatici ed elettrici possono essere presi in considerazione per sistemi di processo automatizzati.
Per le applicazioni attuate, la modalità di controllo richiesta, la sequenza operativa, il tipo di attuatore, l'alimentazione elettrica o pneumatica e i requisiti di sicurezza devono essere confermati prima della produzione. L'attuatore deve inoltre essere adattato correttamente alla coppia della valvola e alle condizioni operative.
Commutazione automatizzata del percorso del flusso
Per i sistemi automatizzati, fornire le posizioni della valvola richieste e la sequenza di commutazione insieme ai requisiti di controllo. Shangtai può esaminare la configurazione della valvola e dell'attuatore per aiutare ad abbinare la disposizione operativa al sistema di controllo del processo.
Applicazioni del prodotto
La commutazione del flusso a tre porte è utile nei sistemi in cui una tubazione deve essere collegata a diversi percorsi di processo o apparecchiature. Le applicazioni tipiche includono sistemi di trattamento dell'acqua, linee di circolazione HVAC, lavorazione chimica, apparecchiature per alimenti e bevande, sistemi di aria compressa, trasferimento di carburante, distribuzione di fluidi e servizi industriali generali.
L'effettiva idoneità dipende dal mezzo, dalla pressione, dalla temperatura, dalla portata, dalla compatibilità dei materiali e dallo schema di commutazione richiesto. Per le applicazioni che richiedono un semplice isolamento bidirezionale anziché la selezione del percorso del flusso, è disponibile uno standardValvola a sfera a 2 pezziOValvola a sfera a 3 pezzipotrebbe essere più appropriato.
Produzione e controllo qualità
Shanghai gestisce la lavorazione, l'assemblaggio, l'ispezione, il test di pressione e la preparazione finale in base alla configurazione della valvola specificata. Per i prodotti a tre vie, è necessario prestare particolare attenzione alla disposizione delle porte, all'orientamento della sfera, alle prestazioni di tenuta, alla posizione operativa e alle dimensioni della connessione.
I requisiti tecnici specifici del progetto possono essere esaminati prima della produzione, inclusi materiali, valori di pressione, standard di connessione, modello di flusso, requisiti dell'attuatore e documentazione richiesta. Ciò aiuta a garantire che la configurazione della valvola fornita corrisponda al layout previsto della tubazione.
Come selezionare le giuste valvole a sfera a tre vie
La selezione accurata inizia dal percorso del flusso richiesto piuttosto che dalla sola dimensione della valvola. Prima di richiedere un preventivo, preparare le seguenti informazioni, ove disponibili:
- Dimensioni della valvola e diametro nominale del tubo
- Requisiti della porta L o della porta T
- Percorsi del flusso di ingresso e uscita richiesti
- Caratteristiche del mezzo di lavoro e del fluido
- Pressione di esercizio e rating di pressione
- Temperatura operativa
- Requisiti del corpo e dei materiali di tenuta
- Connessione filettata, flangiata, a saldare o di testa
- Funzionamento manuale, pneumatico o elettrico
- Requisiti di tensione dell'attuatore, alimentazione d'aria o controllo
- Quantità richiesta e documentazione di progetto
- Diagramma di flusso o disegno della tubazione, se disponibile
Se non sei sicuro che la configurazione della porta L o della porta T corrisponda alla tua pipeline,invia il tuo diagramma di flusso e i requisiti della valvolaa Shanghai. Il nostro team può esaminare i percorsi di flusso e i parametri tecnici prima del preventivo.
Domande frequenti
Qual è la differenza tra i design con porta L e porta T?
ShanghaiValvole a sfera a tre viesono disponibili con configurazioni con porta L e porta T. Un design con porta a L viene generalmente utilizzato per commutare il flusso tra porte selezionate, mentre un design con porta a T fornisce ulteriori combinazioni di percorsi del flusso per applicazioni come la deviazione o la combinazione del flusso. I percorsi effettivi del flusso dipendono dal design della sfera interna e dalla posizione della maniglia.
Come scelgo il modello di flusso corretto?
Fornire il layout della tubazione, i percorsi di ingresso e uscita richiesti e la sequenza di commutazione. Un semplice diagramma di flusso può aiutare a confermare la configurazione appropriata delle porte e le posizioni operative prima della produzione.
Queste valvole possono essere utilizzate per il controllo del flusso?
Sono destinati principalmente al funzionamento on/off e alla commutazione del percorso del flusso. In genere non sono consigliati per una regolazione continua precisa, a meno che non sia stata progettata una configurazione di controllo specifica per l'applicazione.
Quali tipi di connessione sono disponibili?
A seconda della configurazione, le opzioni possono includere connessioni filettate, flangiate, a saldare e con saldatura di testa. La connessione adatta dipende dallo standard della tubazione, dalla pressione nominale, dalle dimensioni della valvola e dai requisiti di installazione.
È possibile montare un attuatore?
SÌ. Maniglie manuali, attuatori pneumatici e attuatori elettrici possono essere presi in considerazione in base alle dimensioni e all'applicazione della valvola. Per il funzionamento automatizzato, è necessario confermare la modalità di controllo, l'alimentazione elettrica o pneumatica, la sequenza di commutazione e i requisiti di sicurezza.
Come devono essere selezionati il corpo e i materiali di tenuta?
La selezione del materiale dipende dal mezzo di lavoro, dalla pressione, dalla temperatura e dalle condizioni di corrosione. Materiali di tenuta come PTFE o PTFE rinforzato possono essere presi in considerazione in base all'ambiente di servizio effettivo e ai requisiti di compatibilità.
Quali informazioni sono necessarie per un preventivo?
Fornire le dimensioni della valvola, la pressione nominale, il materiale del corpo, il materiale di tenuta, il tipo di connessione, il mezzo di lavoro, la temperatura, il modello di flusso richiesto, il metodo di funzionamento e la quantità. Si consiglia un diagramma di flusso o un disegno della tubazione quando sono coinvolti più percorsi di flusso.
Hai bisogno di una soluzione di commutazione di flusso a tre porte?
Condividi il disegno della tubazione, la direzione del flusso, le dimensioni della valvola, il mezzo, la pressione, la temperatura, il tipo di connessione e i requisiti operativi. Shangtai può esaminare la configurazione e fornire specifiche e preventivi adatti per la valvola.
Invia richiesta- View as

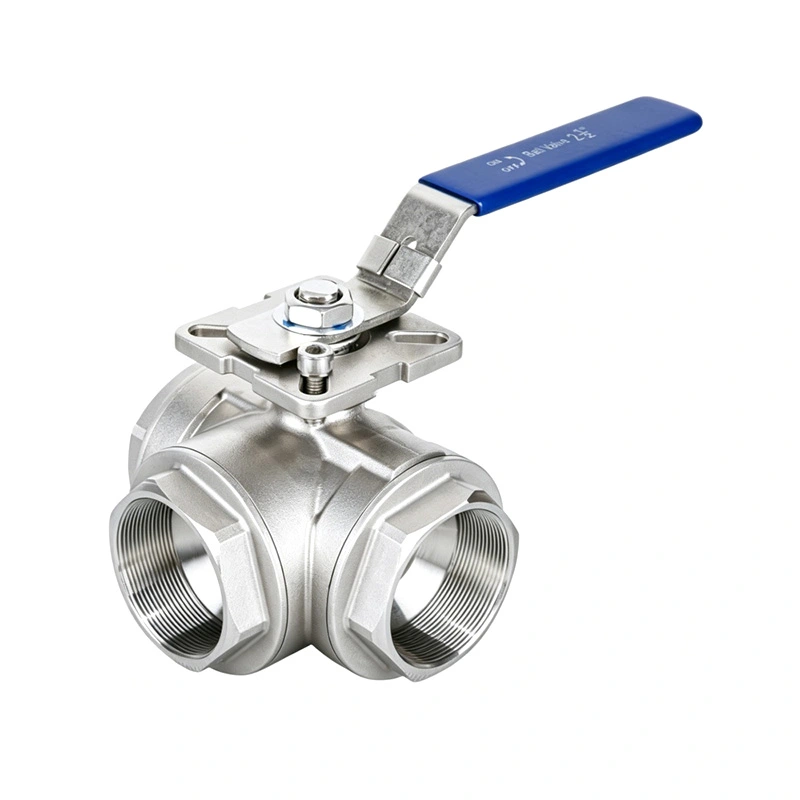

Porta L con valvola a sfera a tre vie
La porta a L della valvola a sfera a tre vie Shangtai è realizzata in acciaio inossidabile 304/316 per un controllo direzionale affidabile del flusso. Filettature di precisione, controllo di qualità rigoroso, produzione certificata ISO9001 e CE e supporto rapido dalla nostra fabbrica di Wenzhou.

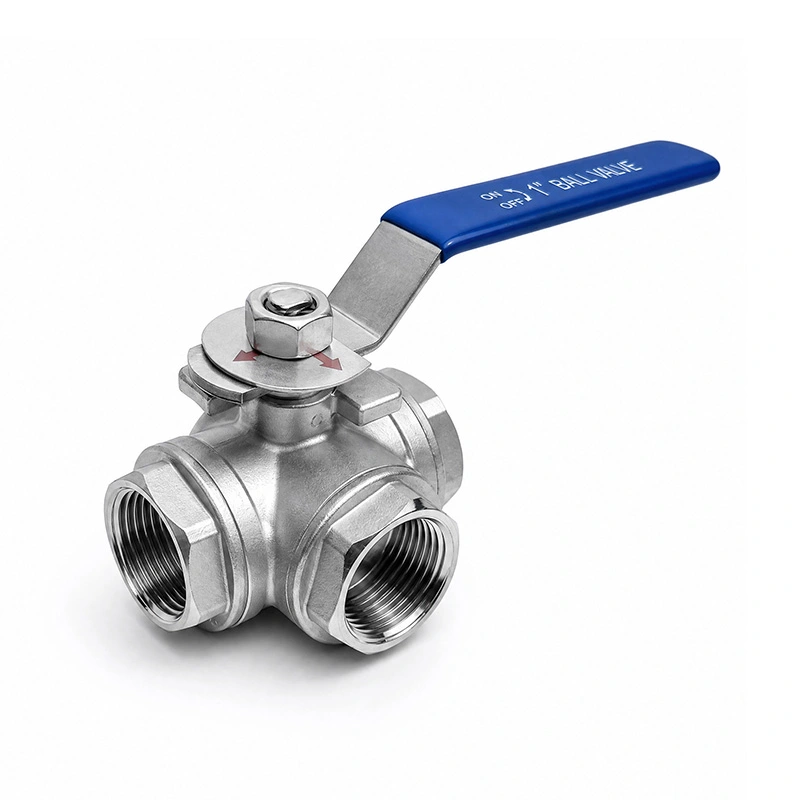

Porta T con valvola a sfera a tre vie
La porta a T della valvola a sfera a tre vie Shangtai consente la miscelazione del flusso, la deviazione e la distribuzione multidirezionale. Filettature di precisione, controllo di qualità rigoroso, verifica dei materiali in loco, capacità di sviluppo di stampi e supporto rapido dalla nostra fabbrica di Wenzhou.

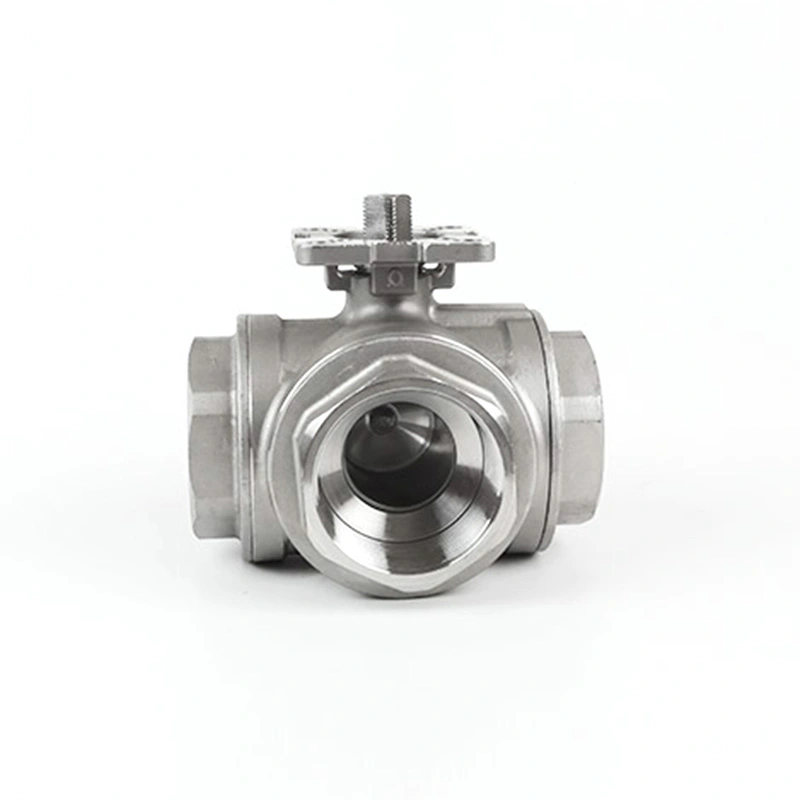

Valvola a sfera a tre vie con porta L a montaggio diretto ISO 5211
La valvola a sfera a tre vie con porta a L del cuscinetto a montaggio diretto ISO 5211 di Shangtai fornisce una commutazione affidabile del flusso tra due tubazioni. In qualità di produttore di origine Wenzhou, offriamo filettature precise, controllo di qualità certificato, prezzi di fabbrica competitivi e supporto tecnico rapido.

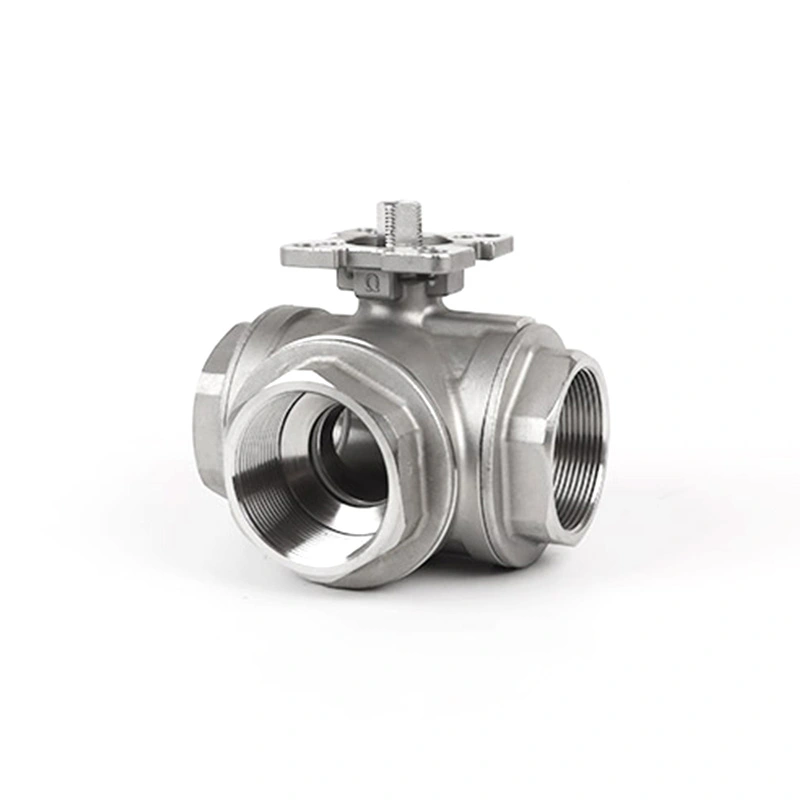

Valvola a sfera a tre vie con porta T a montaggio diretto ISO 5211
La valvola a sfera a tre vie Shangtai con porta a T del cuscinetto a montaggio diretto ISO 5211 offre miscelazione/deviazione del flusso flessibile, filettature precise, prezzi diretti in fabbrica, qualità ISO 9001/CE e supporto rapido dalla nostra fabbrica di valvole di Wenzhou.
Shangtai Valve è un produttore e fornitore professionale Valvole a sfera a tre vie in Cina. Benvenuti a importare prodotti di qualità dalla nostra fabbrica qui.
