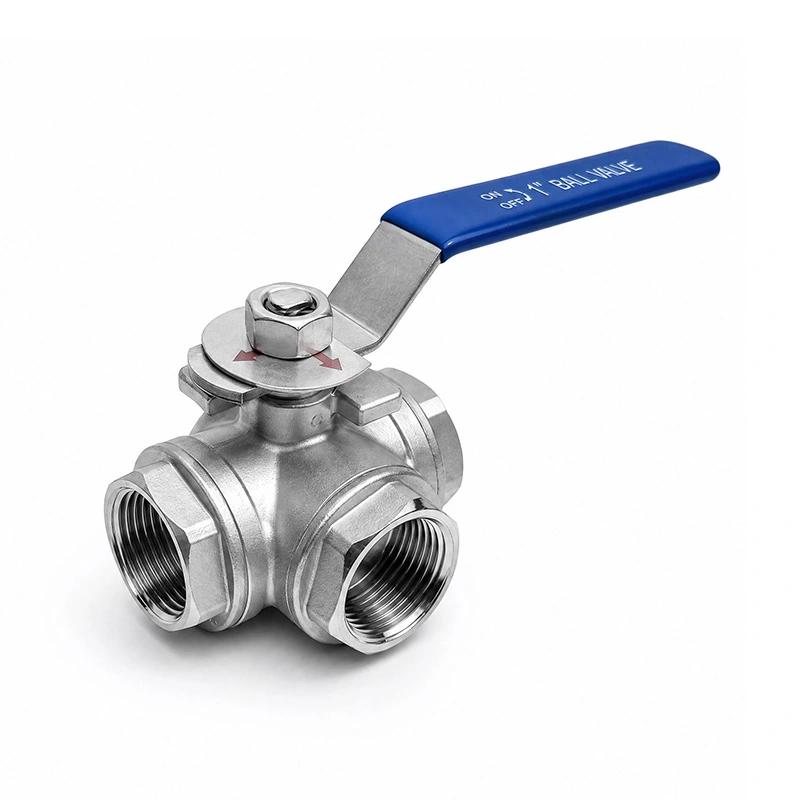

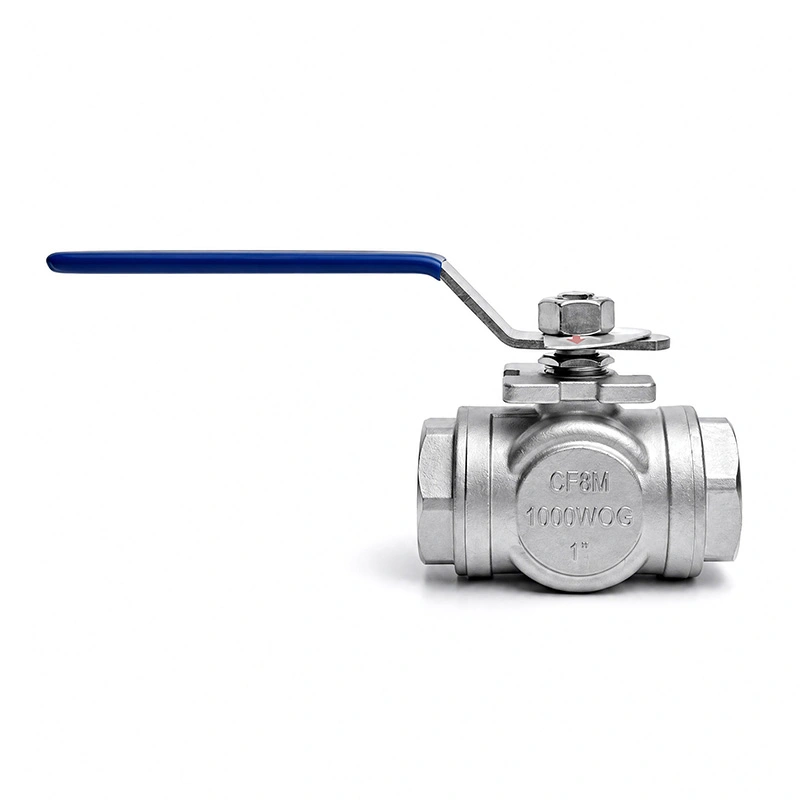

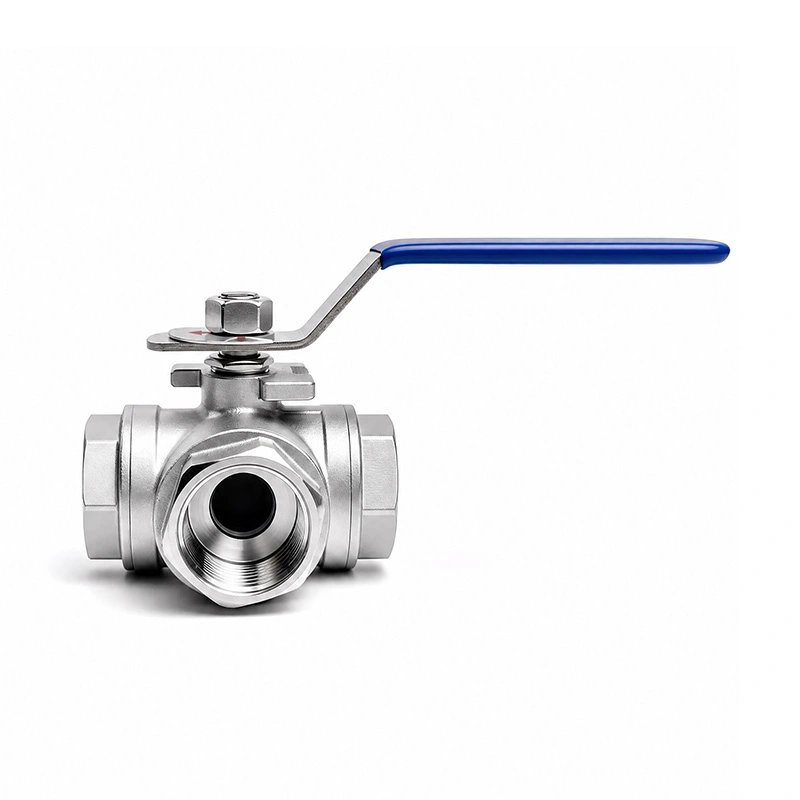

Porta T con valvola a sfera a tre vie

La porta a T con valvola a sfera a tre vie è progettata per sistemi di tubazioni che richiedono un controllo del flusso flessibile attraverso un unico dispositivo compatto valvola. Il suo passaggio di flusso a forma di T può collegare più direzioni della tubazione, rendendolo adatto per miscelazione, deviazione, bypassando o distribuendo i media.

Rispetto all'utilizzo di diverse valvole a due vie, una valvola a sfera a tre vie con porta a T aiuta a semplificare il layout della tubazione e a ridurre punti di connessione e migliorare l'efficienza operativa nei sistemi di controllo dei fluidi.

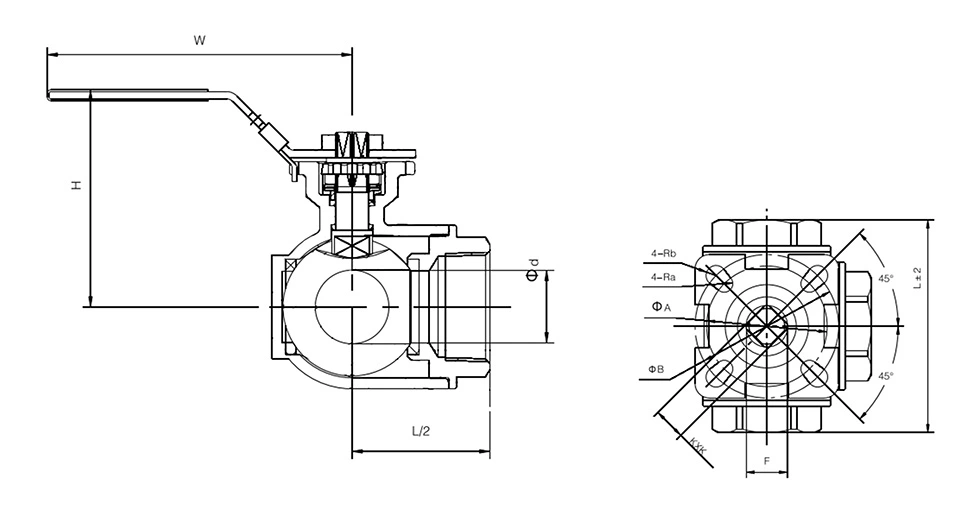

Dimensioni principali

* N: estremità della filettatura conformi ad ANSI B 2.1 NPT
* B: estremità filettate conformi a BS21 BSP

Perché scegliere noi

Produttore di valvole di sorgente

Shangtai è una fabbrica di valvole professionale situata a Wenzhou, Zhejiang, Cina, a soli 10 minuti dall'aeroporto.

Sistema di produzione certificato

La nostra produzione segue gli standard di gestione della qualità ISO 9001 e i requisiti di certificazione CE.

Elaborazione del filo fine

Le filettature lavorate con precisione garantiscono un'installazione regolare, una connessione stabile e prestazioni di tenuta affidabili.

Controllo qualità completo

L'ispezione standardizzata viene applicata durante il controllo dei materiali, la lavorazione, l'assemblaggio, la prova di pressione e l'imballaggio.

Verifica dei materiali in loco

Dotati di dispositivi di prova dei materiali, supportiamo l'ispezione dei materiali in loco per una maggiore sicurezza negli acquisti.

Capacità di sviluppo di stampi

Possiamo supportare lo sviluppo di stampi e la produzione personalizzata in base a disegni, campioni o requisiti OEM.

Risposta post-vendita rapida

Il nostro team di assistenza fornisce supporto tempestivo per la selezione dei prodotti, il follow-up degli ordini e i problemi post-vendita.

Industrie applicabili

Trattamento delle acque:Utilizzato nella distribuzione dell'acqua, nella filtrazione e nelle tubazioni di processo in cui il flusso deve essere deviato tra le linee collegate.

Elaborazione chimica:Adatto per tubazioni di trasferimento, dosaggio e processo di prodotti chimici quando i materiali e le guarnizioni della valvola sono compatibili con il mezzo di lavoro.

Sistemi HVAC:Applicato nei sistemi di circolazione di riscaldamento e raffreddamento per commutare o deviare il flusso tra diversi rami.

Lavorazione farmaceutica:Adatto per apparecchiature di processo e sistemi di pubblica utilità in cui il tipo di connessione, i materiali della valvola e la configurazione interna soddisfano i requisiti sanitari applicabili.

Automazione Industriale:Utilizzato su skid automatizzati, collettori e apparecchiature di processo in cui è necessario controllare diverse direzioni della tubazione da un'unica valvola a tre vie.

Distribuzione generale dei fluidi:Applicabile alle disposizioni di miscelazione, deviazione e bypass del fluido, in base alle specifiche di pressione, temperatura e materiale della valvola.

Domande frequenti

Q1: Qual è la funzione principale di una valvola a sfera a tre vie con porta T?

Una configurazione con porta a T può collegare diverse combinazioni delle tre porte della valvola mentre la sfera viene ruotata. Può essere utilizzato per la deviazione del flusso, la miscelazione del flusso, soluzioni di bypass o la commutazione tra i rami della tubazione, a seconda dell'orientamento della porta e della posizione operativa richiesta.

Q2: Qual è la differenza tra porta T e porta L?

Le configurazioni delle porte T e L forniscono percorsi di flusso diversi. Una porta a T può collegare tre porte in determinate posizioni della sfera, rendendola adatta per applicazioni che richiedono più di una disposizione di flusso. Una porta a L collega generalmente due porte alla volta ed è comunemente utilizzata per commutare il flusso tra due direzioni.

D3: Una valvola con porta a T può distribuire il flusso su due uscite?

Sì, una valvola con porta a T può consentire il flusso da un ingresso a due uscite in configurazioni adeguate. Tuttavia, la distribuzione effettiva del flusso è influenzata dalla differenza di pressione, dalla resistenza a valle, dalle dimensioni del tubo e dalla disposizione del sistema. Non si deve dare per scontato che le due uscite ricevano lo stesso flusso.

Q4: Quali informazioni sono necessarie quando si seleziona una valvola a sfera a tre vie?

Fornire le dimensioni della valvola, il mezzo di lavoro, la pressione, la temperatura, lo standard di connessione, i materiali del corpo e della guarnizione, il modello di flusso richiesto e il metodo operativo. Per i sistemi automatizzati, è necessario confermare anche il tipo di attuatore e la coppia operativa richiesta.

Q5: A cosa serve la porta a T con valvola a sfera a tre vie?

A Porta T con valvola a sfera a tre vieviene utilizzato quando un sistema di tubazioni richiede più percorsi di flusso attraverso tre porte collegate. La funzione di flusso effettiva dipende dalla geometria della porta interna, dalla posizione della sfera e dalla disposizione della tubazione, pertanto il modello di flusso richiesto deve essere confermato prima dell'ordine.

Q6: È possibile verificare i materiali della valvola prima della spedizione?

SÌ. La verifica e l'ispezione dei materiali possono essere organizzate in base alla configurazione del prodotto e ai requisiti dell'ordine. Ove specificato, è possibile fornire anche la documentazione del materiale o i registri di ispezione.
