Porta L con valvola a sfera a tre vie

Questa porta a L con valvola a sfera a tre vie presenta estremità estese con saldatura di testa per tubazioni isolate, installazioni interrate e layout di tubazioni che richiedono una distanza di saldatura aggiuntiva. Le estremità estese forniscono più spazio di lavoro durante saldatura della tubazione e aiutano a mantenere il calore della saldatura lontano dai componenti interni della valvola se l'installazione è corretta vengono seguite le procedure.

Il corpo in 3 pezzi fornisce l'accesso ai componenti interni per l'ispezione, la sostituzione delle guarnizioni e la manutenzione successiva la tubazione è stata isolata e depressurizzata. Il percorso del flusso con porta L è adatto per la deviazione o la commutazione compatibile mezzi tra diversi rami della pipeline. La valvola può essere utilizzata nei settori petrolchimico, petrolio e gas, energia termica e sistemi di trattamento dell'acqua, con configurazioni di tenuta selezionate in base al mezzo operativo, pressione e temperatura.

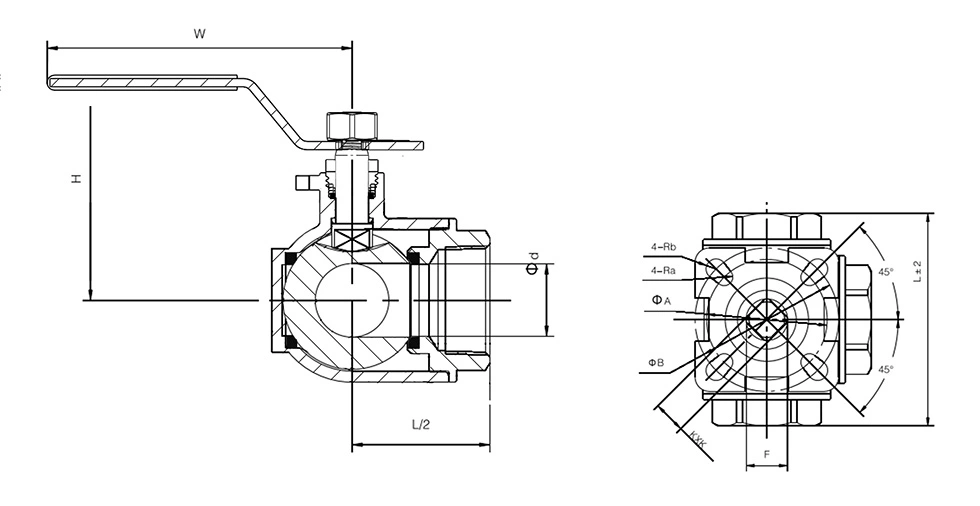

Dimensioni principali

* N: estremità della filettatura conformi ad ANSI B 2.1 NPT
* B: estremità filettate conformi a BS21 BSP

Vantaggi del prodotto

Percorso del flusso con porta L per il controllo del flusso a tre vie

ILPorta L con valvola a sfera a tre vieutilizza una configurazione di flusso con porta L per la commutazione o la deviazione supporti compatibili tra i rami della pipeline collegati. Il percorso del flusso deve essere selezionato in base alle esigenze disposizione delle tubazioni e funzione operativa, rendendo questa configurazione adatta per applicazioni direzionali è necessario il controllo del flusso.

Design esteso delle estremità con saldatura di testa

Le estremità estese con saldatura di testa forniscono una distanza di saldatura aggiuntiva tra il corpo della valvola e la tubazione. Questo La configurazione è utile per tubazioni isolate, installazioni interrate e layout di tubazioni in cui è necessario uno spazio maggiore necessario attorno alla valvola. È necessario seguire procedure di saldatura adeguate per controllare l'apporto di calore e proteggere il componenti interni della valvola.

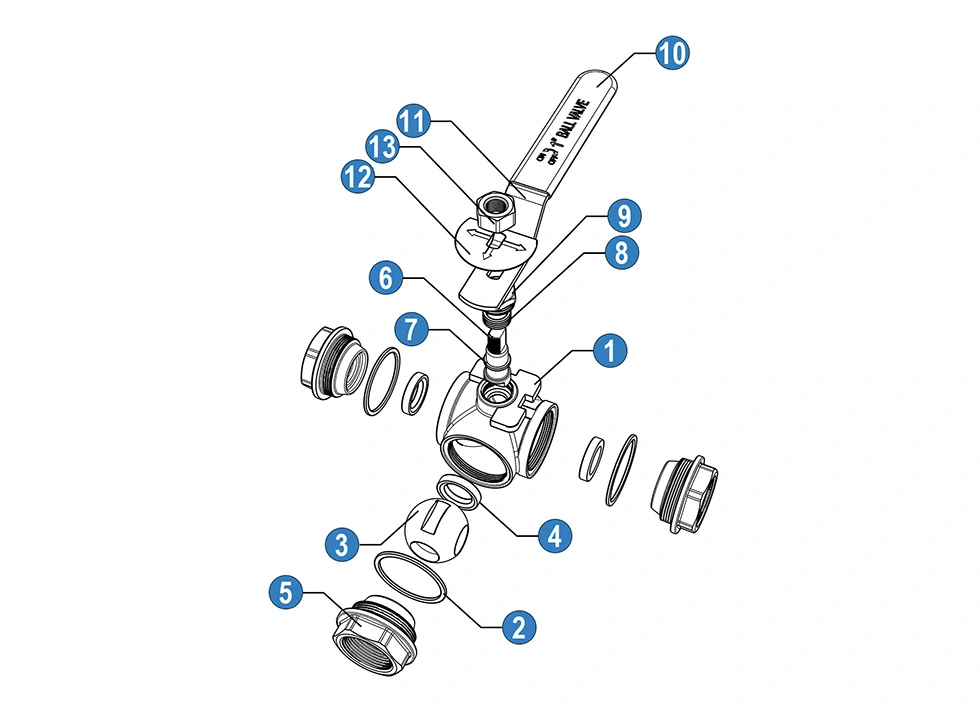

Costruzione in tre pezzi per la manutenzione

Il corpo in tre pezzi consente l'apertura della valvola per l'ispezione e la sostituzione dei componenti interni riparabili dopo che la tubazione è stata isolata e depressurizzata. Questa costruzione può semplificare la manutenzione periodica è necessaria l'ispezione della sfera, delle sedi o delle guarnizioni.

Ispezione di qualità

1. Verifica delle materie prime

I materiali in acciaio inossidabile possono essere controllati dal PMI e dalle relative procedure di verifica dei materiali secondo la requisiti dell'ordine applicabili. È inoltre possibile mantenere l'identificazione e la documentazione del materiale per le configurazioni che richiedono la tracciabilità.

2. Ispezione dimensionale delle estremità della saldatura

Le estremità saldate estese vengono ispezionate per dimensioni chiave quali lunghezza dell'estremità, geometria dello smusso, spessore della parete e allineamento. Questi controlli aiutano a garantire che le dimensioni della valvola siano compatibili con la connessione della tubazione specificata.

3. Prove idrostatiche e di tenuta

I test sulle valvole includono test del guscio idrostatico e test delle prestazioni di tenuta secondo la normativa applicabile requisiti di ispezione. Le condizioni di prova e i criteri di accettazione devono essere confermati in base alla valvola specifica e norma applicabile.

4. Ispezione finale

Prima dell'imballaggio, la valvola finita viene controllata per quanto riguarda l'aspetto, l'assemblaggio del corpo, le condizioni delle estremità saldate e il funzionamento funzione. L'identificazione del prodotto e la documentazione richiesta possono anche essere verificate rispetto alle specifiche dell'ordine.

Confezione

Le valvole sono preparate per il trasporto all'esportazione con imballaggio protettivo adeguato alla dimensione della valvola e metodo di spedizione. È possibile utilizzare cartoni ondulati e casse di compensato per proteggere il corpo della valvola e le estremità saldate estese da urti, compressione e danni da manipolazione. Le estremità saldate sono protette separatamente per evitare danni al superficie smussata durante il trasporto.

Domande frequenti

1. Qual è la funzione della configurazione del flusso con porta L?

La configurazione con porta a L viene utilizzata per commutare o deviare il flusso tra i rami della tubazione collegati. Il flusso effettivo la disposizione dipende dalla configurazione della porta e dal layout delle tubazioni richiesto, quindi dovrebbe essere la direzione del flusso confermato prima dell'ordine.

2. Potete fornire parametri dettagliati del prodotto?

SÌ. Disegni di prodotto, informazioni dimensionali e specifiche tecniche possono essere forniti in base alla valvola requisiti di configurazione e di progetto. Dimensioni di connessione, pressione nominale, intervallo di temperatura e materiale le specifiche dovrebbero essere confermate prima della produzione.

3. La valvola può essere personalizzata per diverse condizioni di servizio?

SÌ. Possono essere combinazioni di materiali, componenti di tenuta, dimensioni estese e altri dettagli di configurazione considerato in base al mezzo operativo, alla pressione, alla temperatura e ai requisiti di installazione. Altri materiali sono disponibili su richiesta, ove applicabile.

4. Quali informazioni devono essere fornite quando si richiede un preventivo?

Fornire la dimensione della valvola richiesta, la pressione nominale, lo standard di connessione, la temperatura di esercizio, il fluido e il flusso requisiti di disposizione e attuatore se è necessaria l'automazione. Anche i disegni delle tubazioni o le informazioni sull'applicazione possono essere utilizzati aiutare a confermare la configurazione appropriata.

5. Posso visitare la fabbrica di Shangtai?

Su appuntamento è possibile organizzare visite alla fabbrica presso lo stabilimento di produzione di Wenzhou. I visitatori possono discutere della valvola specifiche, requisiti di produzione e condizioni applicative con il relativo team tecnico o commerciale.
