In che modo una porta a L con valvola a sfera a tre vie può migliorare il controllo del flusso nei sistemi di tubazioni industriali

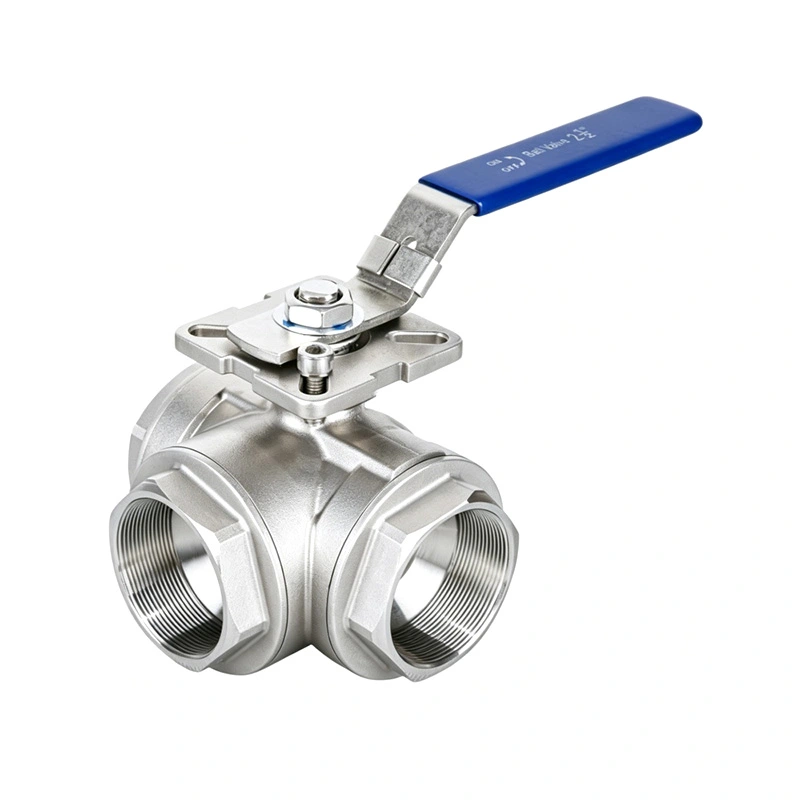

Shanghaifornisce unPorta L con valvola a sfera a tre vieprogettato per un'affidabile commutazione del flusso nei sistemi di tubazioni industriali. Con un corpo in tre pezzi, estremità estese con saldatura di testa e opzioni di costruzione in acciaio inossidabile, questa valvola aiuta gli ingegneri a gestire il percorso dei fluidi, semplificare il layout delle tubazioni e pianificare la manutenzione in condizioni operative impegnative.

Una valvola a sfera a tre vie con configurazione a L è progettata per reindirizzare il fluido tra due rami di tubazione collegati. La sua sfera appositamente lavorata crea un passaggio a forma di L che si allinea con le porte selezionate mentre la maniglia ruota. A differenza di un design con porta a T, che può collegare più porte contemporaneamente a seconda della sua configurazione, una valvola con porta a L viene utilizzata principalmente per la deviazione del flusso e la selezione della sorgente. La scelta della valvola corretta richiede attenzione all'orientamento delle porte, ai materiali del corpo, alla compatibilità della sede, ai valori di pressione-temperatura e agli standard di connessione. Questa guida spiega il principio di funzionamento, i principali vantaggi, le applicazioni industriali e le considerazioni sull'acquisto delle valvole a sfera a tre vie con porta L, aiutando ingegneri, team di manutenzione e acquirenti industriali a prendere decisioni informate.

Sommario

• Che cos'è una porta L per valvola a sfera a tre vie?
• Come funziona una valvola a sfera a tre vie con porta L?
• Porta L e Porta T: qual è la differenza?
• Quali sono i principali vantaggi?
• Dove vengono utilizzate le valvole a sfera con porta L?
• Come scegliere la valvola giusta
• Specifiche tecniche da rivedere
• Raccomandazioni per l'installazione e la manutenzione
• Domande frequenti
• Conclusione: prendere la giusta decisione sul controllo del flusso

Che cos'è una porta L per valvola a sfera a tre vie?

Una valvola a sfera a tre vie è un dispositivo meccanico di controllo del flusso con tre porte e una sfera rotante all'interno del suo corpo. Il passaggio interno determina quali porte comunicano quando la valvola viene azionata. In una configurazione con porta a L, il passaggio assomiglia alla lettera L, consentendo alla valvola di dirigere il fluido tra le connessioni selezionate.

Ad esempio, una tubazione può avere una connessione comune e due sbocchi alternativi. La valvola può indirizzare il fluido in ingresso verso la prima uscita oppure deviarlo verso la seconda uscita, a seconda del passaggio interno e della posizione della maniglia. Il ramo non utilizzato viene isolato nella posizione operativa prevista quando il design della valvola supporta tale disposizione.

Il prodotto di Shangtai combina questo principio di instradamento del flusso con un corpo in tre pezzi ed estremità estese con saldatura di testa. La lunghezza aggiuntiva dell'estremità saldata fornisce spazio di lavoro per l'installazione della tubazione e può essere utile in layout di tubazioni isolate o interrate in cui il progetto specificato richiede spazio aggiuntivo.

Le considerazioni costruttive comuni includono:

• Corpo valvola:Acciaio inossidabile o altri materiali specificati selezionati in base all'applicazione.
• Sfera e stelo:Componenti responsabili della direzione del flusso e della trasmissione della coppia operativa.
• Sedi e guarnizioni:Parti che supportano le prestazioni di tenuta nelle condizioni di servizio specificate.
• Connessioni:Con saldatura di testa, filettata o altre configurazioni a seconda del modello selezionato.
• Meccanismo operativo:Una maniglia manuale o un attuatore compatibile, ove disponibile.

La configurazione finale deve essere sempre verificata rispetto ai disegni e alla documentazione tecnica approvati dal produttore.

Come funziona una valvola a sfera a tre vie con porta L?

La valvola funziona facendo ruotare una sfera appositamente forata all'interno del corpo valvola. Quando il passaggio della sfera si allinea con due porte selezionate, il fluido può viaggiare tra tali connessioni. Cambiando l'orientamento della sfera si modifica il percorso del flusso disponibile.

In una tipica disposizione di deviazione, la sequenza operativa comprende le seguenti condizioni:

1. Prima posizione del flusso:La porta comune si collega a un ramo selezionato, consentendo al fluido di seguire il primo percorso.
2. Operazione di cambio:L'operatore ruota la maniglia secondo le istruzioni operative del produttore.
3. Seconda posizione del flusso:Il passaggio interno si allinea con il ramo alternativo, reindirizzando il fluido.
4. Posizione di isolamento, se progettata:Alcune configurazioni della porta L forniscono una posizione che blocca tutte e tre le porte. Questa capacità deve essere verificata per la valvola specifica.

La numerazione delle porte, l'orientamento della maniglia, l'angolo di rotazione e le posizioni di arresto disponibili variano a seconda dei modelli. Pertanto, gli operatori non dovrebbero mai dare per scontato che una particolare direzione della maniglia corrisponda sempre allo stesso percorso del flusso.

Prima della messa in servizio, rivedere il diagramma di flusso della valvola e confermare i collegamenti previsti in ogni posizione operativa consentita. Ciò è particolarmente importante nei sistemi automatizzati, dove una sequenza errata dell'attuatore può interrompere la produzione o inviare il fluido a una destinazione non prevista.

Porta L e Porta T: qual è la differenza?

Sebbene entrambi i modelli utilizzino tre porte, i passaggi sferici interni hanno scopi diversi. La scelta tra di essi dipende principalmente dalla necessità del sistema di scambiare il flusso tra i rami o di collegare diversi percorsi per la miscelazione e la distribuzione.

La tabella descrive i principi generali di progettazione anziché garantire la sequenza operativa di ogni valvola. I produttori possono offrire diverse disposizioni delle sfere, configurazioni del sedile e posizioni di arresto.

Per le applicazioni in cui due fonti di fluido devono rimanere separate, un design con porta a L può essere appropriato se il diagramma di flusso approvato conferma l'isolamento richiesto. Laddove è necessaria la comunicazione simultanea tra più porte, un design con porta T può essere più adatto.

Per ulteriori informazioni, rivedere le informazioni sul prodotto della valvola a sfera a tre vie con porta L del produttore prima di finalizzare una selezione.

Quali sono i principali vantaggi?

1. Instradamento del flusso flessibile

Una valvola con porta a L consente agli operatori di passare da un ramo della tubazione all'altro senza installare valvole separate in ogni punto di cambio. Ciò può semplificare la disposizione delle apparecchiature utilizzate per il trasferimento dei fluidi, la selezione della fonte e l'instradamento del processo.

2. Progettazione di tubazioni efficienti in termini di spazio

La combinazione di più collegamenti di flusso in un unico corpo valvola può ridurre il numero di singoli componenti richiesti in installazioni adeguate. Un numero inferiore di componenti può anche significare un numero inferiore di punti di connessione che richiedono ispezione, sebbene il risparmio effettivo sia determinato dalla progettazione complessiva del sistema.

3. Opzioni di materiale in acciaio inossidabile

La struttura in acciaio inossidabile può fornire un'utile resistenza alla corrosione in ambienti industriali compatibili. Il grado appropriato dipende dal mezzo di processo, dalla concentrazione di cloruro, dai prodotti chimici detergenti, dalla temperatura e da altre condizioni di servizio. La selezione del materiale dovrebbe basarsi sulla compatibilità verificata piuttosto che sul presupposto che tutti gli acciai inossidabili abbiano prestazioni identiche.

4. Accesso per la manutenzione grazie alla costruzione in tre pezzi

Un corpo in tre pezzi può rendere più convenienti l'ispezione interna e la manutenzione poiché la valvola può essere smontata secondo le procedure del produttore. Dopo che la tubazione è stata isolata, depressurizzata, drenata e resa sicura, il personale di manutenzione qualificato può ispezionare i componenti riparabili e sostituire le sedi o le guarnizioni compatibili quando necessario.

5. Estremità estese con saldatura di testa per installazioni specifiche

Le estremità estese saldate di testa possono fornire spazio aggiuntivo durante la saldatura delle tubazioni, in particolare nei layout che prevedono isolamento o tubazioni interrate. La corretta installazione rimane essenziale: le procedure di saldatura devono controllare l'apporto di calore per evitare danni a sedi, guarnizioni o altri componenti interni sensibili alla temperatura.

Dove vengono utilizzate le valvole a sfera con porta L?

La capacità di reindirizzare il flusso rende questa configurazione di valvola utile in diversi settori industriali. La sua idoneità dipende dal fluido di processo, dalla pressione, dalla temperatura, dalla disposizione dei collegamenti e dalle prestazioni di intercettazione richieste.

• Lavorazioni petrolchimiche:Commutazione di flussi di processo compatibili tra rami della pipeline designati.
• Sistemi di petrolio e gas:Selezione di percorsi di flusso alternativi in ​​applicazioni in cui la pressione nominale della valvola e la compatibilità dei materiali sono appropriate.
• Sistemi di energia termica:Reindirizzare i fluidi compatibili tra i circuiti di processo o le connessioni delle apparecchiature.
• Trattamento dell'acqua:Commutazione dei flussi d'acqua tra le linee di trattamento o i rami del sistema selezionati.
• Attrezzature industriali:Modifica del percorso di alimentazione del fluido per supportare diverse modalità operative o modalità di manutenzione.

Ad esempio, un impianto per il trattamento dell'acqua può utilizzare una valvola con porta a L per scegliere tra due percorsi di flusso designati. Durante la progettazione del sistema, gli ingegneri dovrebbero verificare la mappa delle porte, lo stato di isolamento previsto e le conseguenze della modifica del percorso del flusso prima di mettere in servizio la valvola.

Non tutte le valvole a sfera a tre vie sono adatte a ogni fluido o condizione operativa. Particelle abrasive, mezzi viscosi, sostanze chimiche corrosive, elevata pressione differenziale e temperature elevate possono influire sulla durata della sede e sulle prestazioni di tenuta. La valvola deve essere selezionata per il servizio effettivo e non solo per il nome del settore.

Come scegliere la valvola giusta

L'acquisto di una valvola a sfera a tre vie implica molto più che la semplice corrispondenza del diametro nominale del tubo. Un processo di selezione affidabile dovrebbe iniziare con la funzione di flusso richiesta e continuare attraverso la compatibilità dei materiali, le caratteristiche meccaniche, le dimensioni di installazione e i requisiti di manutenzione.

1. Definire il modello di flusso richiesto

Identificare la porta comune, le diramazioni alternative e ogni posizione operativa richiesta. Procurarsi un diagramma di flusso del produttore per verificare quali porte sono collegate e quali sono isolate in ciascuna posizione.

2. Confermare i requisiti di pressione e temperatura

Controllare la pressione operativa nominale alla temperatura di servizio effettiva. I valori di pressione possono cambiare con la selezione della temperatura e del materiale, quindi un valore di pressione massimo non dovrebbe mai essere considerato indipendentemente dalle condizioni specificate.

3. Selezionare i materiali compatibili per corpo e tenuta

Confrontare il mezzo di processo con i materiali proposti per corpo, sfera, stelo, sede e guarnizione. Le sedi a base di PTFE e le varianti in PTFE rinforzato hanno caratteristiche meccaniche e termiche diverse. La compatibilità chimica e l'intervallo di servizio consentito dal produttore devono essere confermati per ciascuna applicazione.

4. Verificare lo standard di connessione

Verificare il tipo di connessione, le dimensioni e lo standard applicabile specificati. Per le installazioni con saldatura di testa, rivedere la preparazione finale e i disegni dimensionali. Le connessioni filettate e saldate non sono intercambiabili senza una disposizione delle tubazioni adeguatamente progettata.

5. Decidere tra funzionamento manuale o automatizzato

Una maniglia manuale può essere sufficiente per cambi di percorso occasionali. Laddove sia necessaria una commutazione frequente o un controllo remoto, chiedere se è disponibile un attuatore pneumatico o elettrico compatibile. Confermare la coppia operativa, la corsa richiesta, il feedback della posizione e la risposta desiderata in caso di interruzione dell'alimentazione elettrica o dell'aria.

6. Valutare le esigenze di ispezione e documentazione

Per i servizi critici, chiarire l'identificazione dei materiali, la documentazione delle prove di pressione, l'ispezione dimensionale, la tracciabilità e tutti i requisiti di accettazione specifici del progetto. Questi registri aiutano i team di acquisto e gli ingegneri a verificare che la valvola fornita corrisponda alle specifiche approvate.

Specifiche tecniche da rivedere

Le informazioni sui prodotti pubblicate da Shangtai forniscono un utile punto di partenza per valutare una valvola a sfera a tre vie con porta L con corpo in tre pezzi ed estremità estese con saldatura di testa. I valori elencati di seguito descrivono la configurazione del prodotto di riferimento e devono essere confermati rispetto al preventivo e alla scheda tecnica corrente approvata prima dell'acquisto.

Queste cifre non sono valori universali per tutte le valvole con porta L. La pagina del prodotto illustra anche materiali alternativi e configurazioni di tenuta. Gli acquirenti devono richiedere il disegno tecnico più recente e la conferma scritta dell'involucro pressione-temperatura, dei dettagli di connessione e della composizione del materiale per il loro ordine.

Raccomandazioni per l'installazione e la manutenzione

L'installazione corretta e la manutenzione pianificata aiutano a preservare le prestazioni della valvola e a ridurre i tempi di fermo evitabili. Le seguenti pratiche sono utili per i team di progettazione, messa in servizio e manutenzione.

• Ispezionare prima dell'installazione:Controllare il corpo della valvola, le estremità saldate, il meccanismo di funzionamento e l'imballaggio protettivo per eventuali danni o contaminazione.
• Verificare la direzione del flusso:Confrontare la disposizione effettiva delle porte con lo schema delle tubazioni approvato prima di collegare la valvola.
• Utilizzare procedure di saldatura adeguate:Per i progetti con saldatura di testa, seguire procedure qualificate e controllare l'apporto di calore in conformità con le istruzioni del produttore.
• Testare la sequenza operativa:Laddove sicuro e appropriato, verificare le posizioni delle maniglie e le indicazioni del percorso del flusso prima di introdurre il mezzo di processo.
• Prevenire una manutenzione non sicura:Isolare la valvola, scaricare la pressione, scaricare i contenuti pericolosi e seguire le procedure di blocco e sicurezza del sito prima dello smontaggio.
• Ispezionare sedi e guarnizioni:Verificare la presenza di usura, danni chimici, perdite e difficoltà operative a intervalli adeguati al servizio.
• Conservare la documentazione tecnica:Documentare ispezioni, sostituzioni, risultati dei test ed eventuali modifiche alle condizioni operative.

Le valvole a sfera sono generalmente destinate al servizio on-off e al convogliamento del flusso, non alla strozzatura continua, a meno che il produttore non approvi specificamente tale servizio. L'utilizzo di una valvola in una posizione parzialmente aperta non idonea può aumentare la turbolenza, l'erosione o il danneggiamento della sede in determinate condizioni.

Domande frequenti

1. Qual è la funzione principale di una porta a L con valvola a sfera a tre vie?

La sua funzione principale è reindirizzare il fluido tra i rami selezionati della tubazione. Il passaggio a forma di L all'interno della sfera collega le porte designate in base all'orientamento della valvola. È necessario consultare il diagramma di flusso approvato per confermare l'esatta sequenza operativa e la capacità di isolamento.

2. Qual è la differenza tra una valvola a sfera con porta L e una con porta T?

Il design con porta a L viene utilizzato principalmente per la commutazione del flusso o la deviazione tra porte selezionate. Un design con porta T offre modelli di connessione aggiuntivi e può consentire a tutte e tre le porte di comunicare simultaneamente. L'opzione corretta dipende dalla funzione di processo richiesta e dalla configurazione della porta del produttore.

3. Una valvola a sfera a tre vie con porta L può interrompere completamente il flusso?

Alcuni modelli di porte a L includono una posizione con tutte le porte chiuse, mentre altri hanno modalità operative diverse. L'isolamento completo deve essere confermato dal diagramma di flusso della valvola specifica e dalle specifiche di tenuta. Laddove l'isolamento è critico per la sicurezza, verificare le prestazioni di perdita richieste e se sono necessarie apparecchiature di isolamento aggiuntive.

4. Quali materiali sono adatti per una valvola a sfera con porta L?

La scelta del materiale dipende dal fluido, dall'esposizione alla corrosione, dalla pressione, dalla temperatura e dai requisiti di pulizia. I gradi di acciaio inossidabile come 304 o 316 possono essere adatti a molte applicazioni, mentre le sedi a base di PTFE o rinforzate possono essere appropriate per determinati servizi. È necessario verificare la compatibilità della combinazione completa del materiale a contatto con il prodotto.

5. Quali informazioni sono necessarie per richiedere un preventivo?

Fornire la dimensione nominale della valvola, la disposizione delle porte richiesta, il tipo di connessione, le condizioni di pressione e temperatura, il mezzo di processo, i materiali preferiti, la quantità e il metodo operativo. I disegni delle tubazioni, la sequenza del flusso richiesta e i requisiti di ispezione specifici del progetto possono aiutare il fornitore a confermare una configurazione adeguata.

6. Perché prendere in considerazione una valvola in tre pezzi con estremità estese a saldare di testa?

Una costruzione in tre pezzi può semplificare l'accesso ai componenti interni riparabili, soggetti alla procedura di manutenzione del produttore. Le estremità estese saldate di testa possono fornire spazio aggiuntivo per la saldatura e possono adattarsi a determinate disposizioni di tubazioni isolate o interrate. Le dimensioni e il metodo di installazione devono essere controllati prima di ordinare.

Conclusione: prendere la giusta decisione sul controllo del flusso

Una valvola a sfera a tre vie con passaggio a L può fornire una soluzione pratica per la commutazione del fluido tra i rami designati della tubazione. La sua efficacia dipende dalla scelta della corretta disposizione delle porte, dalla verifica dei limiti di pressione e temperatura, dalla scelta di materiali compatibili e dalla garanzia che le posizioni operative della valvola corrispondano ai requisiti del processo. Anche i dettagli costruttivi, come il corpo in tre pezzi e le estremità estese con saldatura di testa, possono influenzare la pianificazione dell'installazione e la manutenzione a lungo termine.

Shanghai offre informazioni sui prodotti e opzioni di configurazione per supportare la selezione delle valvole industriali. Se stai confrontando progetti con porta a L, pianificando un nuovo sistema di tubazioni o sostituendo una valvola esistente, rivedi le specifiche della porta a L della valvola a sfera a tre vie e prepara i tuoi requisiti operativi prima di effettuare un ordine. Contatta il nostro team per discutere la tua applicazione, confermare i dettagli tecnici e richiedere un preventivo adeguato. Per favorecontattacioggi per esplorare soluzioni di valvole su misura per le vostre esigenze di controllo del flusso industriale.
