Valvole a sfera 1 pezzo

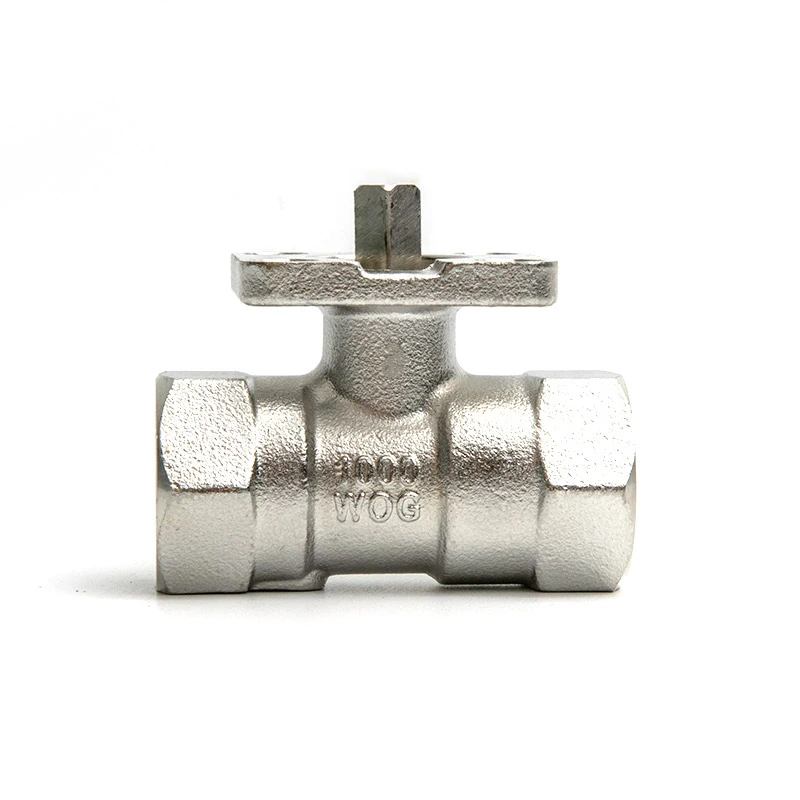

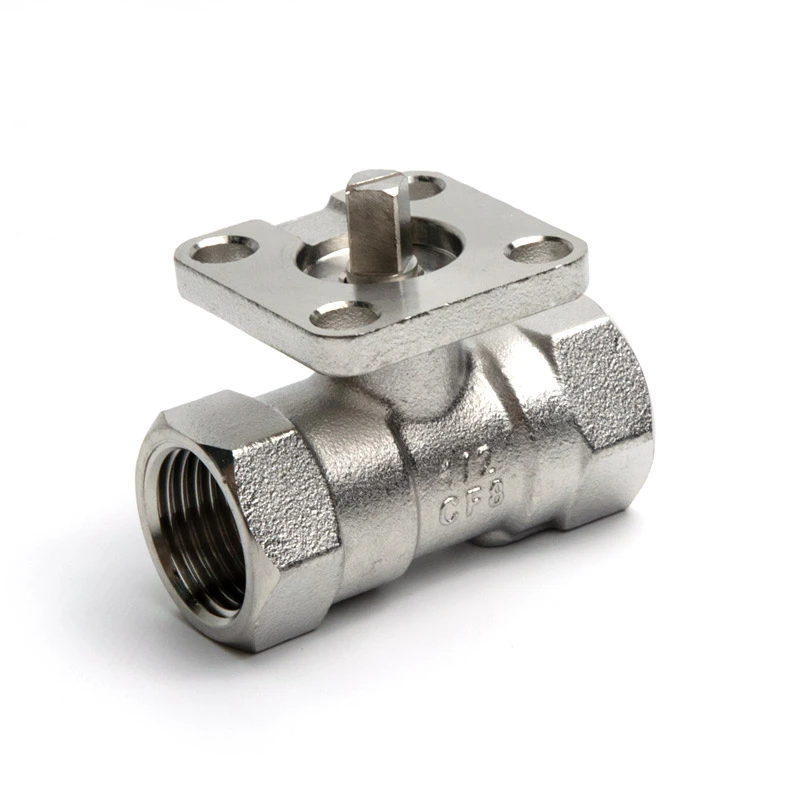

Valvola a sfera a montaggio diretto in acciaio inossidabile elettrolucidato 1PC
Shangtai Valve produce la valvola a sfera a montaggio diretto in acciaio inossidabile elettrolucidato 1PC per sistemi di controllo dei fluidi in cui sono richiesti una superficie liscia in acciaio inossidabile e il montaggio diretto dell'attuatore. Il corpo della valvola elettrolucidato fornisce una superficie liscia e facile da pulire, mentre la piattaforma di montaggio ISO consente l'installazione diretta di attuatori pneumatici o elettrici compatibili. È adatto per applicazioni farmaceutiche, di trasformazione alimentare, di trattamento delle acque e di altri fluidi industriali.
La valvola a sfera a montaggio diretto in acciaio inossidabile elettrolucidato Shangtai Valve 1PC combina una struttura della valvola monopezzo con tecnologia avanzata di elettrolucidatura per soddisfare le applicazioni che richiedono una qualità superficiale più elevata.
Attraverso il processo di elettrolucidatura vengono rimosse microscopiche imperfezioni presenti sulla superficie dell'acciaio inox, creando una finitura più liscia e uniforme. Questo trattamento migliora la resistenza alla corrosione, riduce la possibilità di accumulo di residui e facilita la pulizia e la manutenzione.
Rispetto alle valvole a sfera standard in acciaio inossidabile, la superficie elettrolucidata offre prestazioni migliori ambienti in cui la pulizia, la durata e l'affidabilità a lungo termine sono importanti.
Struttura a montaggio diretto per il controllo automatizzato
Progettata per i moderni sistemi di automazione industriale, questa valvola integra una piattaforma di montaggio diretto che consente un facile collegamento con attuatori pneumatici, attuatori elettrici o maniglie estese.
Il design a montaggio diretto elimina la necessità di staffe di montaggio aggiuntive, aiutando i clienti a semplificare installazione, ridurre i componenti e ottenere una soluzione di controllo della pipeline più compatta.
È particolarmente adatto ai produttori di apparecchiature OEM e agli integratori di sistemi che necessitano di valvole affidabili automazione.
Produzione affidabile di acciaio inossidabile
Realizzata con materiali in acciaio inossidabile standard ASTM, la valvola offre un'eccellente resistenza alla corrosione e resistenza meccanica per ambienti di lavoro impegnativi.
Shangtai Valve effettua un'ispezione rigorosa dei materiali durante la produzione per garantire una composizione stabile del materiale e qualità del prodotto costante. La lavorazione di precisione del corpo valvola, della sfera e dello stelo garantisce un funzionamento regolare e accurato dimensioni e prestazioni di tenuta affidabili.
Fornitura OEM diretta in fabbrica
In qualità di produttore esperto di valvole in acciaio inossidabile, Shangtai Valve supporta soluzioni personalizzate a livello globale clienti, comprese le opzioni dei materiali, le specifiche, il trattamento superficiale e i requisiti di produzione in serie.
Con capacità di produzione professionale e processi di controllo qualità, forniamo soluzioni di valvole affidabili per distributori, produttori di apparecchiature e progetti industriali.
Vantaggi del prodotto
| Vantaggio | Descrizione |
| Finitura superficiale elettrolucidata | Fornisce una superficie in acciaio inossidabile più liscia con migliore resistenza alla corrosione, pulizia più semplice e meglio qualità della superficie. |
| Design igienico del controllo del flusso | Riduce l'accumulo di residui superficiali e supporta applicazioni che richiedono elevati standard di pulizia. |
| Struttura di montaggio diretto dell'attuatore | Consente l'installazione dell'attuatore pneumatico o elettrico senza staffe aggiuntive, semplificando l'automazione integrazione. |
| Opzioni in acciaio inossidabile 304/316 | Offre eccellente resistenza meccanica e resistenza alla corrosione per diversi ambienti industriali. |
| Componenti lavorati di precisione | Garantisce dimensioni precise, funzionamento regolare e prestazioni affidabili a lungo termine. |
| Capacità di produzione OEM | Supporta materiali personalizzati, specifiche, trattamenti superficiali e requisiti di produzione di massa. |
Parametri del prodotto
| Dimensioni principali | 1/4"-2" | Classe di pressione | CL150 |
| Filettatura standard | NPT, BSP | Pressione MASSIMA | 285PSI |
| Standard di progettazione e produzione | ASME B16.34 | Test e ispezione | API598 |
| Progettazione speciale | Dispositivo di bloccaggio, stelo anti-esplosione | Valutazioni pressione-temperatura | ASME B16.34 |
| Tipo di porta | Porto ridotto | Intervallo di temperatura | -25℃~150℃ |
| Materiale del corpo | ASTM A351 CF8（304） | Materiale della palla | ASTM A182 F304 |
| Materiale dello stelo | ASTM A182 F304 | Materiale del sedile | RPTFE(PTFE+15%fv) |
| Opzioni | Altri materiali sono disponibili su richiesta. |

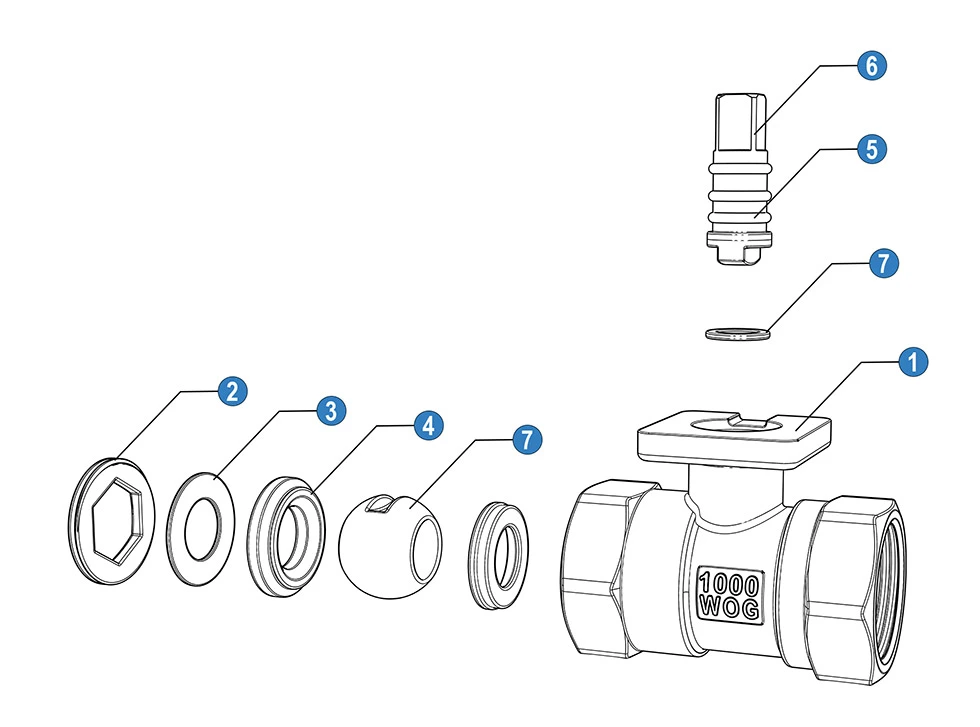

| NO | NOme | Materiale(*N/B) | |
| 1 | Corpo | SS316 | SS304 |
| 2 | Cap | SS316 | SS304 |
| 3 | Rondella | SS316 | SS304 |
| 4 | Sedile a sfera | PTFE | PTFE |
| 5 | O-ring | PTFE | PTFE |
| 6 | Gambo | SS316 | SS304 |
| 7 | Palla | SS316 | SS304 |
| 8 | Anello di attrito | PTFE | PTFE |
* N: estremità della filettatura conformi ad ANSI B 2.1 NPT
* B: estremità filettate conformi a BS21 BSP

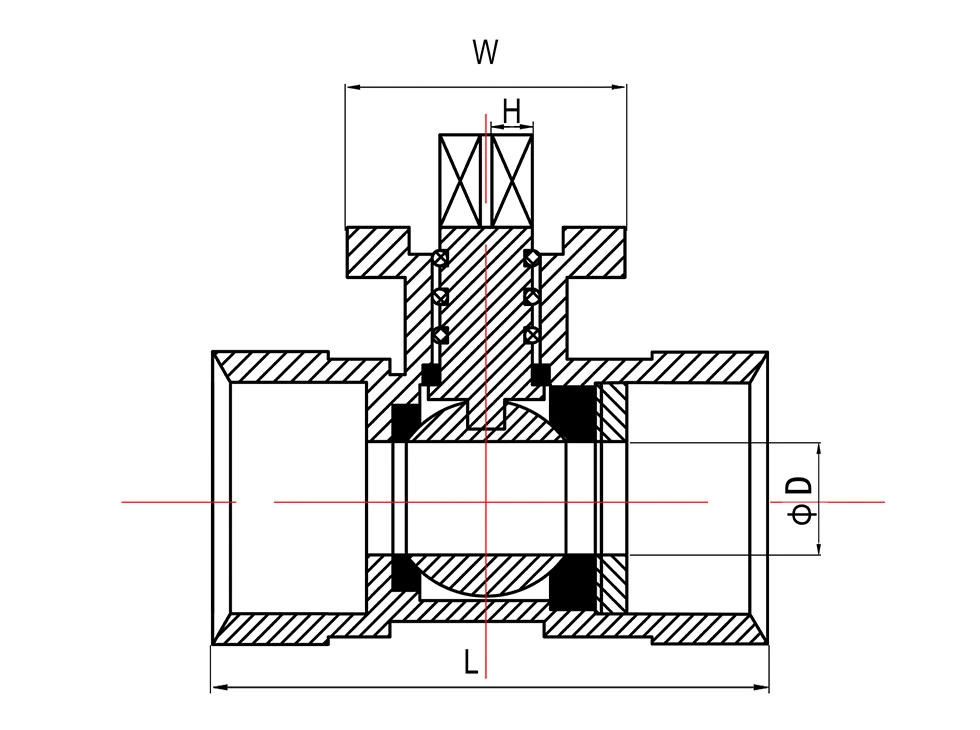

| Misurare | Dimensioni (mm) | |||
| D | W | H | L(+-2) | |
| 1/4" | 4.6 | 74 | 30 | 40 |
| 3/8" | 6.8 | 85 | 33 | 45 |
| 1/2" | 9.2 | 88 | 43 | 55 |
| 3/4" | 10 | 89 | 46 | 59 |
| 1" | 15 | 107 | 52 | 71 |
| 11/4" | 20 | 124 | 55 | 77 |
| 11/2" | 25 | 137 | 66 | 84 |
| 2" | 32 | 137 | 72 | 98 |
VALORI Kv
Kv = La portata d'acqua in metri cubi all'ora che genererà una caduta di pressione di 1 bar il valvola.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
Domande frequenti
1. Quali sono i vantaggi di una valvola a sfera in acciaio inox elettrolucidato?
La valvola a sfera a montaggio diretto in acciaio inossidabile elettrolucidato 1PC ha una finitura superficiale più liscia e una migliore corrosione resistenza e ridotto residuo superficiale rispetto alle valvole standard in acciaio inox. È adatto per applicazioni che richiedono maggiore pulizia e durata.
2. Questa valvola a sfera a montaggio diretto può essere installata con attuatori pneumatici o elettrici?
SÌ. La valvola è progettata con una piattaforma di montaggio diretto e può essere collegata con attuatori pneumatici, elettrici attuatori o maniglie prolungate a seconda delle diverse esigenze operative.
3. Quali industrie possono utilizzare questa valvola a sfera elettrolucidata?
Questa valvola è comunemente utilizzata in apparecchiature farmaceutiche, sistemi di lavorazione alimentare, apparecchiature per il trattamento dell'acqua, lavorazioni chimiche e sistemi industriali automatizzati.
4. A quali standard è conforme questa valvola a sfera in acciaio inossidabile?
La valvola è progettata e prodotta secondo gli standard ASME B16.34 e testata secondo API 598 requisiti. Sono disponibili connessioni filettate NPT e BSP.
5. Quali dimensioni sono disponibili per questa valvola a sfera in acciaio inossidabile 1PC?
La gamma di dimensioni standard va da 1/4" a 2". È possibile discutere altre dimensioni, materiali e specifiche personalizzate in base ai requisiti del progetto.
6. Shangtai Valve fornisce la personalizzazione OEM?
SÌ. Shangtai Valve fornisce soluzioni di valvole OEM e personalizzate, inclusa la selezione dei materiali, il trattamento superficiale, standard di connessione e servizi di produzione di massa.
