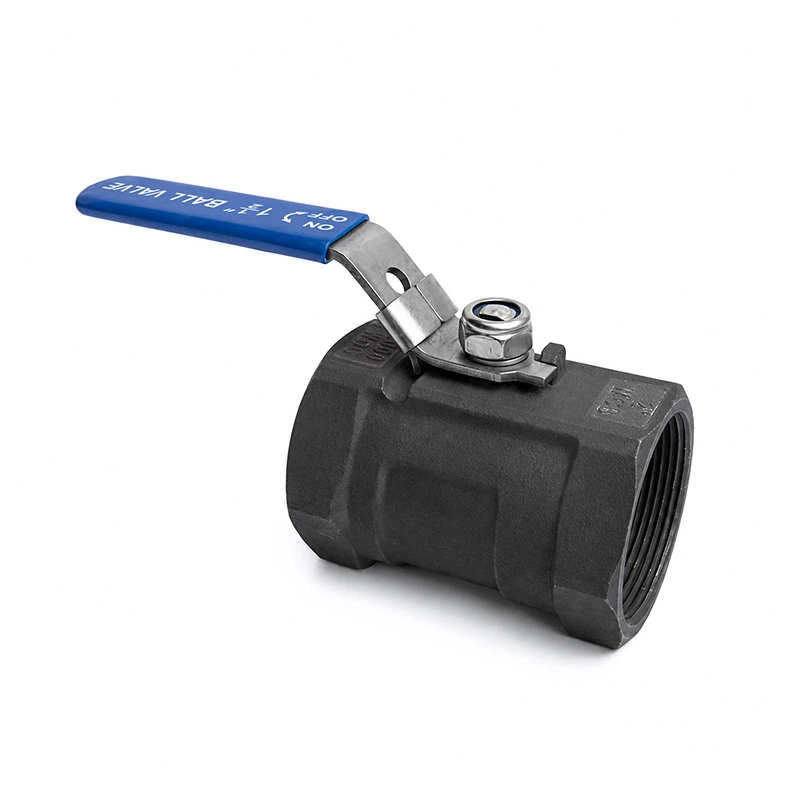

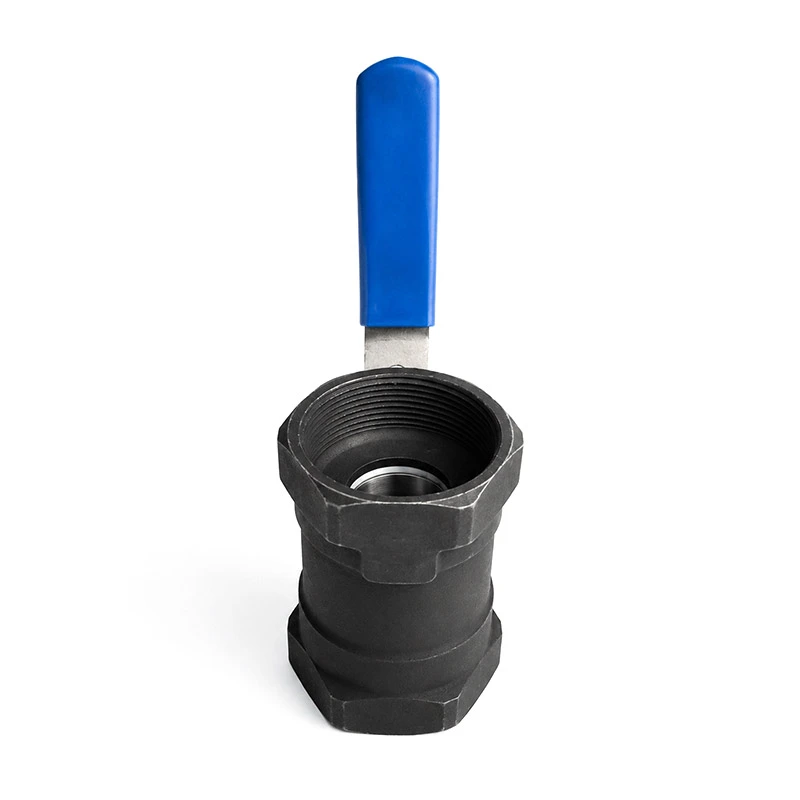

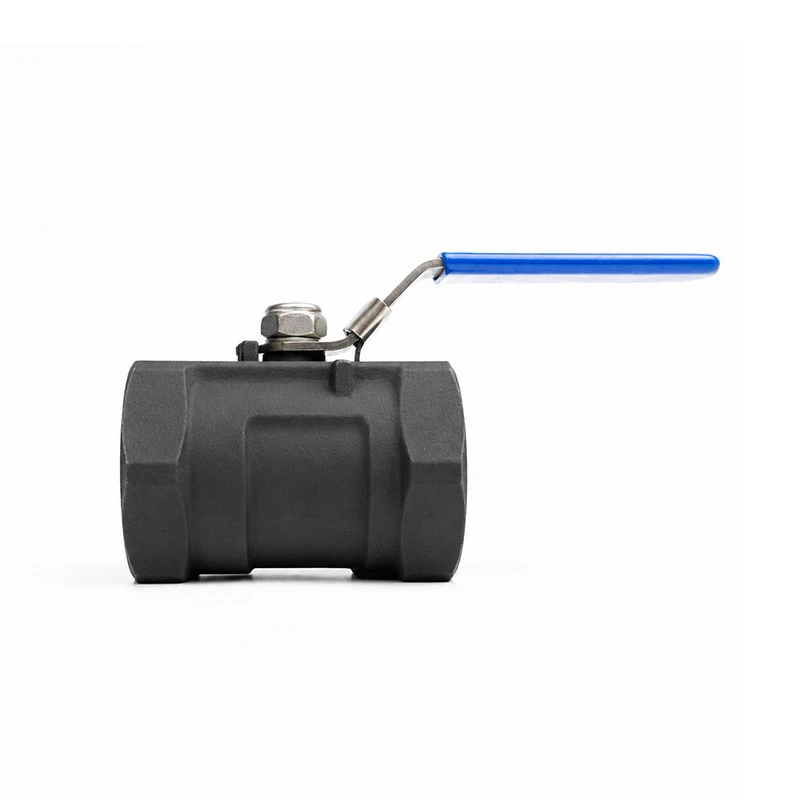

Valvola a sfera in acciaio al carbonio 1PC con dispositivo di bloccaggio

La valvola a sfera in acciaio al carbonio 1PC con dispositivo di bloccaggio combina una robusta struttura del corpo con un pratico meccanismo di bloccaggio, aiutare gli operatori a mantenere un controllo stabile del flusso e ridurre il rischio di malfunzionamenti.

Rispetto alle strutture delle valvole multipezzo, il design del corpo monopezzo offre un profilo compatto e meno potenziale punti di perdita esterni. La struttura in acciaio al carbonio offre un'eccellente resistenza meccanica ed efficienza dei costi, rendendo questa valvola adatta per applicazioni industriali generali dove non è richiesto l'acciaio inossidabile.

Principio di funzionamento del prodotto

La valvola utilizza un meccanismo a sfera a un quarto di giro per controllare il flusso del fluido.

Quando la maniglia viene ruotata parallelamente alla tubazione, il foro della sfera si allinea con il percorso del flusso, consentendo il mezzo da attraversare. Quando la maniglia viene ruotata di 90 gradi, la sfera gira perpendicolarmente alla direzione del flusso, bloccando il passaggio e interrompendo il flusso.

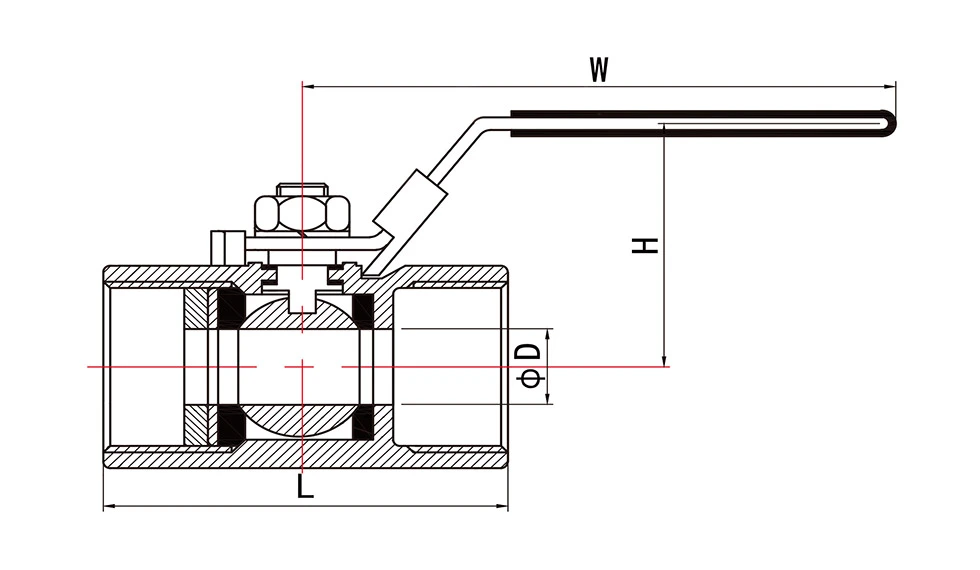

Parametri del prodotto

VALORI Kv Sperdida de carga de 1 bar.attraverso la valvola.

Kv = La portata d'acqua in metri cubi all'ora che genererà una caduta di pressione di 1 bar.

* N: estremità della filettatura conformi ad ANSI B 2.1 NPT
* B: estremità filettate conformi a BS21 BSP

Vantaggi

Design del corpo a 1 pezzo

Struttura compatta con meno giunti del corpo, che aiuta a ridurre potenziali punti di perdita.

Resistenza dell'acciaio al carbonio

Fornisce elevate prestazioni meccaniche per applicazioni su tubazioni industriali.

Maniglia con serratura per controllo di sicurezza

Supporta procedure di manutenzione più sicure.

Prestazioni di spegnimento affidabili

Le sedi di precisione della sfera e di tenuta garantiscono prestazioni di tenuta stabili se selezionate e installate correttamente.

Operazione rapida a un quarto di giro

Il semplice funzionamento a 90 gradi consente un'apertura e una chiusura rapide.

Alternativa economica all'acciaio inossidabile

Ideale per fluidi non corrosivi dove sono richiesti elevata resistenza e costi economici.

Molteplici opzioni di configurazione

Disponibili con diverse dimensioni, connessioni terminali, valori di pressione, materiali di tenuta e trattamenti superficiali in base alle esigenze applicative.

Suggerimenti per la selezione

Quando si sceglie una valvola a sfera in acciaio al carbonio 1PC con dispositivo di bloccaggio, considerare i seguenti punti:

Compatibilità media

Verificare se il materiale della valvola e il materiale di tenuta sono adatti al fluido, come acqua, olio, gas o altro aria compressa.

Valutazione della pressione

Selezionare la valvola in base alla pressione di esercizio effettiva e alla classe di pressione del sistema.

Temperatura di lavoro

Scegliere i materiali adatti per la sede e la guarnizione in base all'intervallo di temperature di esercizio.

Dimensione della valvola

Abbinare la dimensione della valvola al diametro della tubazione per garantire una capacità di flusso adeguata.

Tipo di connessione finale

Seleziona tipi di connessione filettati, flangiati, saldati o personalizzati in base al design della tubazione.

Tipo di porta

Si consiglia l'apertura completa quando è richiesta una caduta di pressione inferiore. È possibile selezionare una porta ridotta per un'installazione compatta ed efficienza dei costi.

Requisito di blocco

Confermare se la valvola deve essere bloccata in posizione aperta, chiusa o entrambe.

Protezione della superficie

Per ambienti esterni o umidi si consiglia un rivestimento adeguato o un trattamento anticorrosivo.

Confronto prodotti

Processo di controllo della qualità

Il nostro processo di ispezione della qualità è progettato per garantire prestazioni stabili e consegne affidabili.

Ispezione delle materie prime

La qualità dei materiali, l'aspetto e i certificati vengono controllati prima della produzione.

Controllo dimensionale

Le dimensioni chiave vengono misurate durante e dopo la lavorazione.

Ispezione dei componenti

Sfera, stelo, sedi, guarnizioni e parti di bloccaggio vengono ispezionati prima del montaggio.

Ispezione dell'assemblaggio

La valvola viene assemblata secondo i requisiti tecnici e viene controllato il funzionamento della maniglia.

Test di pressione

Il test del guscio e il test delle perdite della sede vengono eseguiti in base agli standard applicabili o ai requisiti del cliente.

Test della funzione di blocco

Il dispositivo di bloccaggio viene controllato per garantire un funzionamento regolare e un posizionamento sicuro.

Ispezione della superficie e della marcatura

Vengono verificati il ​​rivestimento, la finitura superficiale, la marcatura del prodotto e i dettagli della targhetta.

Ispezione finale e controllo dell'imballaggio

Ogni valvola viene ispezionata prima dell'imballaggio per garantire che soddisfi i requisiti dell'ordine.

Perché scegliere noi

- Fornitore esperto di prodotti per valvole industriali
- Controllo di qualità stabile dall'ispezione dei materiali al test finale
- Personalizzazione flessibile per dimensioni, pressione, connessione, materiale di tenuta e trattamento superficiale
- Supporto per marchio OEM, packaging personalizzato e ordini di progetto
- Risposta rapida per preventivi, conferma tecnica e supporto post-vendita
- Imballaggio e documentazione pronti per l'esportazione disponibili su richiesta

Domande frequenti

Q1: Cos'è una valvola a sfera in 1 pezzo?

Una valvola a sfera monopezzo utilizza una struttura compatta del corpo monopezzo. Ha meno articolazioni del corpo rispetto ai modelli multi-pezzo, contribuendo a ridurre possibili punti di perdita esterni.

Q2: Qual è lo scopo del dispositivo di blocco?

Il dispositivo di bloccaggio consente di fissare la maniglia con un lucchetto in posizione aperta o chiusa, aiutando a prevenire funzionamento accidentale.

Q3: Per quali fluidi può essere utilizzata questa valvola?

Viene comunemente utilizzato per fluidi compatibili come acqua, olio, gas, aria compressa e altri fluidi non corrosivi. Per possono essere consigliati mezzi corrosivi, acciaio inossidabile o materiali speciali.

Q4: La valvola può essere bloccata sia in posizione aperta che chiusa?

A seconda del design della maniglia e della piastra di bloccaggio, la valvola può essere configurata per bloccarsi nella posizione richiesta. Si prega di confermare i requisiti di blocco prima di ordinare.

Q5: Quali tipi di connessione sono disponibili?

Le opzioni comuni includono connessioni filettate, flangiate, saldate o personalizzate a seconda del design della valvola e applicazione.

Q6: L'acciaio al carbonio è adatto per l'uso esterno?

L'acciaio al carbonio può essere utilizzato all'aperto con un rivestimento adeguato o un trattamento anticorrosione. Per altamente corrosivo ambientali, potrebbero essere necessarie protezioni aggiuntive o acciaio inossidabile.

Q7: Quali informazioni sono necessarie per un preventivo?

Fornire dimensioni della valvola, pressione nominale, tipo di connessione, fluido, temperatura di esercizio, quantità ed eventuali caratteristiche speciali requisiti.
