Shanghai Filtri a Ysono progettati per rimuovere particelle solide e detriti dalle tubazioni prima che raggiungano pompe, valvole di controllo, contatori, scambiatori di calore e altre apparecchiature a valle. Il corpo a Y fornisce un sistema di filtrazione compatto con uno schermo rimovibile, rendendo questi filtri adatti per sistemi di tubazioni in cui sono richieste protezione delle apparecchiature e una comoda manutenzione dello schermo.

I filtri di tipo Y possono essere utilizzati con acqua, olio, gas, vapore e altri fluidi industriali compatibili, a seconda del corpo, dello schermo e dei materiali di tenuta selezionati. Le configurazioni disponibili possono essere specificate in base alle dimensioni della tubazione, alla pressione nominale, alla direzione del flusso, ai requisiti di filtraggio, allo standard di connessione e alle condizioni di installazione.

Protezione delle condotte industriali
Shanghai fornisce filtri per tubazioni di tipo Y per la protezione delle apparecchiature e la filtrazione delle particelle solide. Fornisci le dimensioni della tubazione, il mezzo, la pressione, la temperatura, il tipo di connessione e il livello di filtrazione richiesto per supporto per la configurazione e il preventivo.

Come un filtro a Y protegge le apparecchiature a valle

Lo schermo del filtro intercetta le particelle solide trasportate dal mezzo della tubazione consentendo al contempo al fluido di continuare attraverso il passaggio del flusso principale. Ciò aiuta a ridurre il rischio che i detriti penetrino nei componenti sensibili a valle e può supportare un funzionamento più stabile di pompe, valvole di controllo, contatori, scambiatori di calore e apparecchiature simili.

A differenza di un filtro progettato per la separazione fine o specializzata, un filtro per tubazioni viene generalmente utilizzato per la rimozione meccanica di particelle solide più grandi e detriti lato installazione. L'apertura dello schermo appropriata deve essere selezionata in base al livello di protezione richiesto e alla caduta di pressione consentita del sistema.

Corpo di tipo Y e design dello schermo rimovibile

Il caratteristico corpo a forma di Y alloggia lo schermo filtrante inclinato rispetto al percorso del flusso principale. Questa configurazione fornisce una disposizione compatta per molti sistemi di tubazioni industriali consentendo al contempo la rimozione dello schermo per l'ispezione e la pulizia.

A seconda del progetto, può essere fornito anche un collegamento di scarico o di scarico per facilitare la rimozione dei detriti accumulati senza smontare completamente la tubazione. La configurazione effettiva deve essere confermata in base al modello di valvola o filtro, disposizione di installazione e requisiti di progetto.

La pulizia dello schermo fa parte della manutenzione del filtro
Man mano che i detriti si accumulano sullo schermo, la resistenza al flusso può aumentare. L'ispezione e la pulizia regolari aiutano a mantenere la capacità di flusso richiesta e a mantenere la perdita di pressione entro l'intervallo accettabile per il sistema.

Selezione della mesh dello schermo e della perforazione

L'apertura della griglia è uno dei parametri più importanti nella scelta di un filtro di tipo Y. Un'apertura più piccola può garantire una ritenzione più fine delle particelle, ma può anche aumentare la caduta di pressione e richiedere una pulizia più frequente quando la tubazione contiene un livello elevato di detriti.

La selezione dovrebbe considerare la dimensione delle particelle che devono essere rimosse, la viscosità media, la portata, la perdita di pressione consentita e la sensibilità delle apparecchiature a valle. Shangtai può rivedere questi parametri quando conferma la configurazione dello schermo appropriata.

Fattore di selezione	Perché è importante
Dimensione delle particelle	Determina l'apertura dello schermo richiesta per la rimozione dei detriti
Portata	Influisce sulla velocità del flusso e sulla perdita di pressione attraverso lo schermo
Viscosità media	Influisce sulla resistenza al flusso e sulle prestazioni di filtrazione
Attrezzatura a valle	Determina il livello richiesto di protezione dalle particelle
Frequenza di pulizia	Aiuta a determinare se è appropriata la pulizia manuale o una soluzione di scarico/spurgo

Caduta di pressione e capacità di flusso

Qualsiasi filtro introduce una certa perdita di pressione perché il fluido passa attraverso uno schermo. La caduta di pressione può aumentare man mano che le particelle si accumulano sull'elemento filtrante. Per questo motivo, la scelta del filtro a Y dovrebbe considerare la portata richiesta, le dimensioni del tubo, l'area della griglia, l'apertura della griglia e la pressione differenziale consentita.

La pulizia regolare è importante quando la tubazione trasporta una quantità significativa di detriti. Manometri o indicatori di pressione differenziale possono essere utilizzati in sistemi idonei per aiutare a determinare quando lo schermo necessita di ispezione o pulizia.

Orientamento dell'installazione e direzione del flusso

L'installazione corretta è importante per un'efficace raccolta delle particelle e una manutenzione conveniente. La freccia del flusso sul corpo del filtro deve corrispondere alla direzione effettiva del flusso della tubazione. Anche la camera del vaglio deve essere posizionata in base al modello e al mezzo specifico in modo che i detriti raccolti possano rimanere all'interno della camera designata.

Molti modelli di tipo Y possono essere installati in tubazioni orizzontali, mentre alcune configurazioni possono essere utilizzate anche in tubazioni verticali quando la direzione del flusso e l'orientamento dello schermo sono adatti. I requisiti di installazione devono essere confermati prima di montare il filtro nel sistema.

Per il vapore o altri servizi speciali, l'orientamento dell'installazione potrebbe richiedere ulteriori considerazioni per gestire la condensa, il drenaggio e l'accesso per la manutenzione. Seguire sempre la documentazione del prodotto applicabile e i requisiti delle tubazioni del progetto.

Materiali del corpo e dello schermo

La selezione del materiale dovrebbe basarsi sul mezzo della tubazione, sulla pressione, sulla temperatura e sulle condizioni di corrosione. I materiali comuni del corpo includono acciaio al carbonio, acciaio inossidabile, ghisa, ferro duttile e acciaio legato. Per lo schermo è possibile selezionare acciaio inossidabile e altri materiali resistenti alla corrosione in base all'ambiente di servizio.

Per fluidi corrosivi o a temperatura più elevata, è necessario verificare la compatibilità sia dei materiali del corpo che dello schermo interno. Anche i materiali di tenuta dovrebbero essere selezionati in base alla temperatura e al mezzo di esercizio.

Connessioni terminali per tubazioni industriali

Shangtai Y-type strainers can be configured with different end connection options according to the pipeline design and applicable standards. Common configurations include flanged, threaded, butt-weld, and socket-weld connections.

Quando si seleziona una connessione, considerare lo standard della tubazione, la dimensione nominale, la pressione nominale, il metodo di installazione, lo spazio disponibile e i requisiti di manutenzione. L'adattamento del collegamento del filtro al sistema di tubazioni esistente aiuta a semplificare l'installazione e la futura sostituzione.

Applicazioni del prodotto

I filtri a Y sono comunemente installati a monte di apparecchiature che potrebbero essere intaccate da particelle solide o detriti di installazione. Le applicazioni tipiche includono:

Sistemi di oleodotti e gasdotti
Lavorazioni petrolchimiche e chimiche
Sistemi di trattamento e approvvigionamento idrico
Produzione di energia e tubazioni di servizi
Sistemi HVAC e acqua refrigerata
Tubazioni marittime e navali
Condotte di processi industriali
Protezione della pompa e della valvola di controllo
Protezione dello scambiatore di calore e del contatore

La configurazione del filtro adatta dipende dal mezzo, dalle condizioni operative, dai requisiti di filtrazione e dallo standard di tubazione applicabile. Per fluidi speciali o servizi gravosi, i parametri tecnici devono essere esaminati prima della selezione.

Produzione, ispezione e controllo qualità

Shanghai controlla i requisiti chiave di produzione e ispezione in base alle specifiche di prodotto applicabili. La selezione del materiale, le dimensioni del corpo, la configurazione dello schermo, le dimensioni della connessione, i componenti di tenuta e i requisiti relativi alla pressione possono essere esaminati durante la produzione e l'ispezione di qualità.

Shanghai opera secondo un sistema di gestione della qualità ISO 9001 e fornisce prodotti con il supporto della certificazione CE ed EAC applicabile. Ove richiesto dal progetto, gli standard pertinenti e i requisiti di ispezione come API 6D e API 598 possono essere rivisti in base alla documentazione specifica del prodotto e dell'ordine.

Documentazione e ispezione del progetto
Per i progetti industriali, Shangtai può esaminare le specifiche dei materiali richiesti, i valori nominali di pressione, gli standard di connessione, i requisiti di ispezione, i disegni e la documentazione applicabile prima della produzione e della spedizione.

Come selezionare il filtro di tipo Y giusto

Prima di richiedere un preventivo, preparare le seguenti informazioni:

Dimensione nominale del tubo o del filtro
Valutazione della pressione
Mezzo di lavoro
Temperatura operativa
Maglia dello schermo richiesta o dimensione della perforazione
Materiale del corpo e dello schermo
Termina il tipo di connessione
Orientamento di installazione della tubazione
Portata richiesta
Quantità e requisiti del progetto
Disegni, specifiche o documenti tecnici, se disponibili

Se il filtro è destinato a proteggere una pompa, una valvola di controllo, un contatore o uno scambiatore di calore specifico, fornire le informazioni sull'apparecchiatura e il livello di filtraggio richiesto può aiutare a determinare una configurazione adeguata.

Domande frequenti

Quali sono i tipi più comuni di filtri per tubazioni?

I modelli più comuni includono filtri a Y, a cestello, a T, duplex e a cono temporanei. Una configurazione di tipo Y viene spesso presa in considerazione quando sono necessari una disposizione compatta in linea e uno schermo rimovibile. La scelta finale dipende dal layout della tubazione, dalla capacità di flusso, dall'accesso per la manutenzione e dai requisiti di filtraggio.

Come scelgo la maglia dello schermo o la dimensione della perforazione corretta?

La selezione dipende dalla dimensione delle particelle che devono essere rimosse, dalla viscosità media, dalla portata, dalla caduta di pressione consentita e dalla sensibilità delle apparecchiature a valle. Un vaglio più fine non è sempre la scelta appropriata perché può aumentare la perdita di pressione e la frequenza di pulizia.

È possibile installare verticalmente un filtro di tipo Y?

Alcune configurazioni possono essere installate in tubazioni verticali quando la direzione del flusso e l'orientamento dello schermo sono adatti. L'installazione deve seguire la freccia del flusso, le istruzioni del prodotto e i requisiti del mezzo specifico e della disposizione della tubazione.

Con quale frequenza è necessario pulire lo schermo del filtro?

La frequenza della pulizia dipende dalla quantità e dal tipo di detriti presenti nella tubazione. Un manometro o un indicatore di pressione differenziale possono aiutare a identificare l'aumento della resistenza e determinare quando è necessaria l'ispezione o la pulizia dello schermo.

I filtri a Y ridurranno la pressione della tubazione?

SÌ. Qualsiasi filtro crea una caduta di pressione mentre il mezzo passa attraverso lo schermo. Un corretto dimensionamento, una scelta adeguata del filtro, un'area di flusso adeguata e una pulizia regolare possono aiutare a mantenere la perdita di pressione entro l'intervallo accettabile del sistema.

Quali materiali sono disponibili?

I materiali comuni del corpo includono acciaio al carbonio, acciaio inossidabile, ghisa, ferro duttile e acciaio legato. I materiali dello schermo sono spesso acciaio inossidabile o altre leghe resistenti alla corrosione. Il materiale appropriato dipende dalle condizioni del mezzo, della pressione, della temperatura e della corrosione.

Quali connessioni terminali possono essere fornite?

Le opzioni comuni includono connessioni flangiate, filettate, con saldatura di testa e con saldatura a tasca. La connessione richiesta deve corrispondere allo standard della tubazione, alla dimensione nominale, alla pressione nominale e ai requisiti di installazione.

Quali informazioni sono necessarie per un preventivo?

Si prega di fornire le dimensioni, la pressione nominale, il tipo di filtro, il materiale del corpo, la dimensione della rete o della perforazione, il mezzo di lavoro, la temperatura, il tipo di connessione, la posizione di installazione, la portata e la quantità. Disegni o specifiche di progetto sono utili anche quando è coinvolta una configurazione specifica o un requisito di ispezione.

Hai bisogno di un filtro di tipo Y per la tua pipeline?
Invia la dimensione del tubo, il mezzo, la pressione, la temperatura, il tipo di connessione, i requisiti di filtrazione e la quantità a Shangtai per conferma tecnica e preventivo.

Invia richiestaOContattare la valvola Shanghaiper assistenza nella selezione del filtro di tipo Y, specifiche tecniche, requisiti di progetto e preventivo.

View as

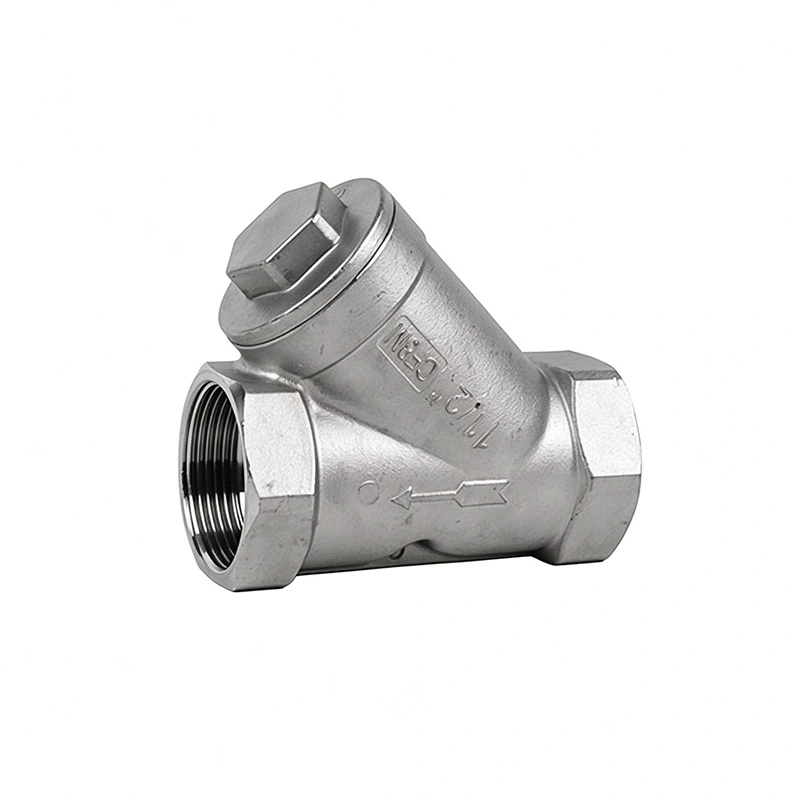

Filtro a Y in acciaio inossidabile
