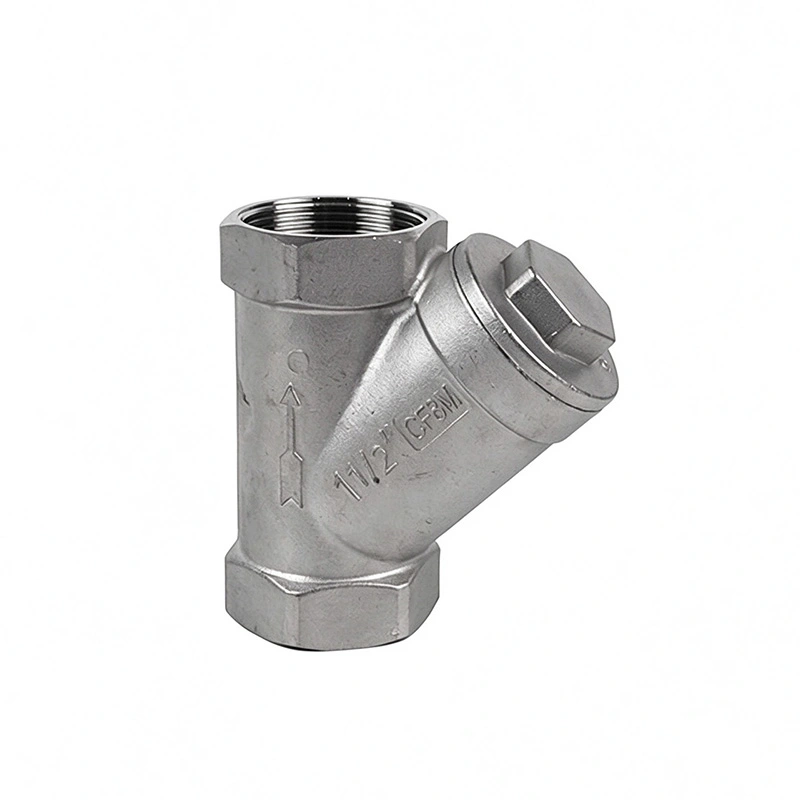

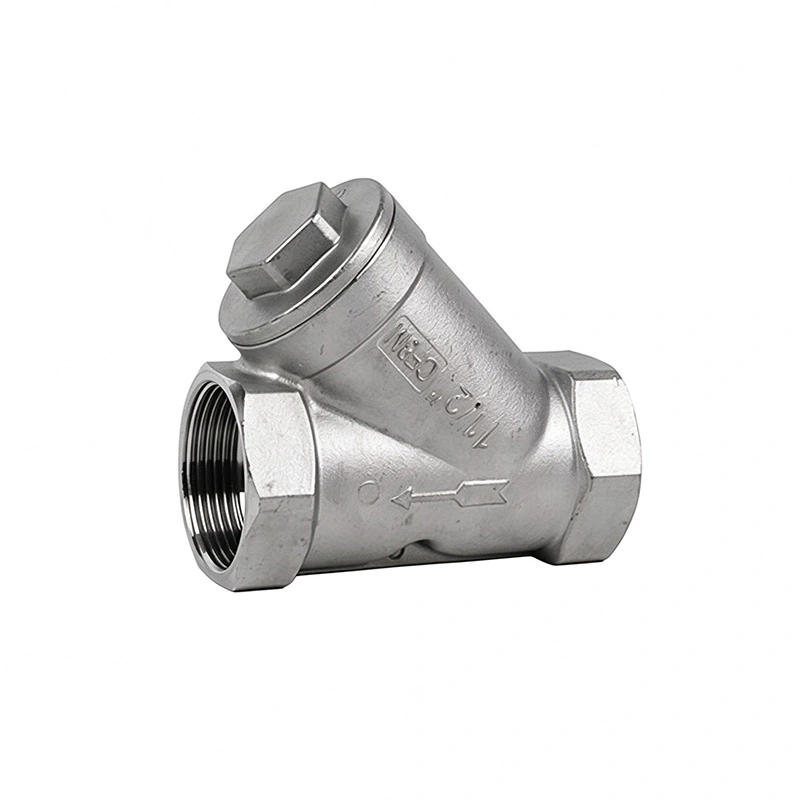

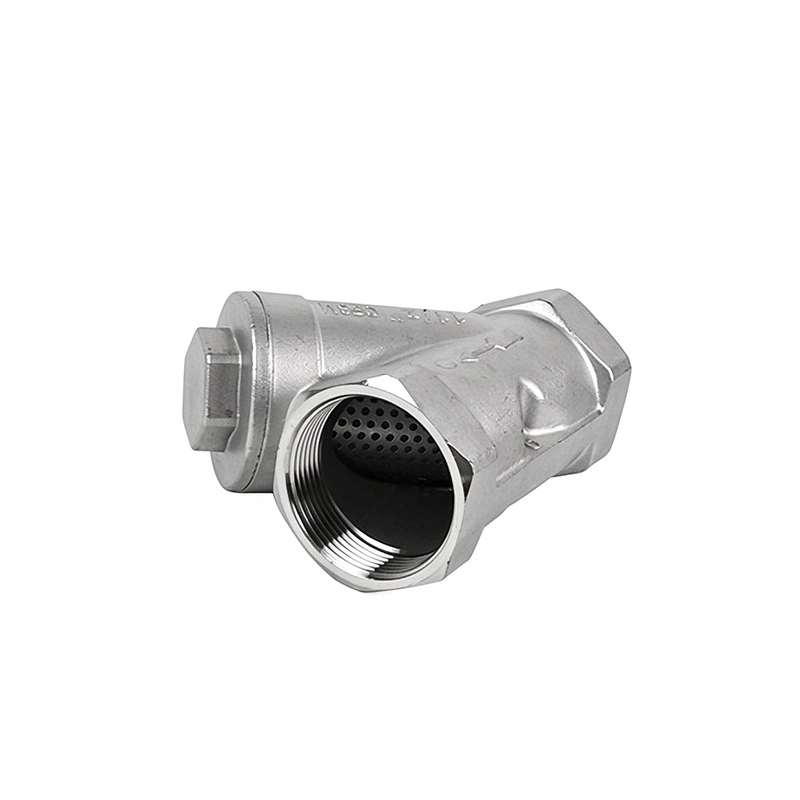

Filtro a Y in acciaio inossidabile

Un filtro a Y in acciaio inossidabile viene utilizzato per rimuovere solidi sospesi, ruggine, incrostazioni e altre particelle indesiderate da una linea del fluido prima che raggiungano le apparecchiature a valle. Viene comunemente installato a monte di pompe, valvole di controllo, contatori, scambiatori di calore e altri componenti che possono essere interessati da contaminanti solidi.

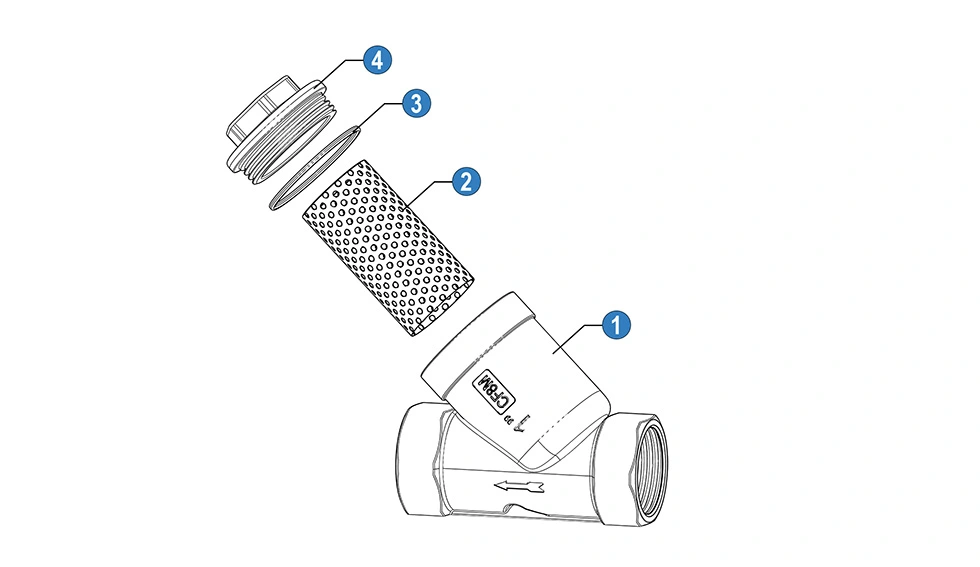

Il fluido entra attraverso l'ingresso e passa attraverso uno schermo rimovibile installato all'interno del corpo del filtro. Le particelle solide vengono trattenute dal vaglio, mentre il fluido filtrato prosegue attraverso l'uscita. Lo schermo può essere rimosso e pulito quando i detriti accumulati iniziano a limitare il flusso.

Il filtro deve essere ispezionato e pulito quando la differenza di pressione attraverso il filtro aumenta, il flusso a valle diminuisce o l'ispezione di routine mostra una quantità significativa di detriti raccolti. L'intervallo di pulizia dipende dalla pulizia del mezzo e dalle condizioni operative.

La scelta dovrebbe considerare le dimensioni della tubazione, la portata, la pressione operativa, la temperatura, il tipo di fluido e il livello di filtrazione richiesto. Il filtro deve fornire la capacità di flusso richiesta senza creare un'eccessiva perdita di pressione in condizioni operative normali.

La precisione della filtrazione è determinata dall'apertura dello schermo o dalle specifiche della rete. Uno schermo più fine può trattenere le particelle più piccole ma può anche creare una maggiore caduta di pressione e richiedere una pulizia più frequente. È quindi necessario selezionare il vaglio appropriato in base alla dimensione delle particelle da rimuovere e alla portata richiesta.

I filtri a Y possono essere utilizzati con acqua, olio, gas e altri fluidi industriali compatibili. Prima della selezione, è necessario verificare il materiale del corpo, il materiale dello schermo, i componenti di tenuta, la pressione nominale e la temperatura nominale rispetto alle effettive condizioni di servizio.

SÌ. La direzione del flusso deve seguire la freccia o il contrassegno del flusso sul corpo del filtro. La posizione di installazione dovrebbe inoltre consentire l'accesso alla camera del vaglio per l'ispezione e la pulizia. Per la configurazione specifica è necessario seguire le istruzioni di installazione del produttore.

Un filtro a Y viene generalmente utilizzato per la rimozione meccanica di particelle solide da una tubazione ed è spesso installato come dispositivo di protezione a monte di altre apparecchiature. Un filtro può utilizzare un mezzo di filtrazione più fine o più specializzato quando è richiesto uno specifico livello di rimozione delle particelle. La scelta appropriata dipende dai requisiti del fluido, della dimensione delle particelle, della portata e della filtrazione.

La perdita di pressione può essere influenzata dalle dimensioni del filtro, dall'apertura dello schermo, dalla portata, dalla viscosità del fluido e dalla quantità di detriti accumulati sullo schermo. La scelta di una dimensione adeguata e la pulizia del vaglio prima che si verifichino eccessive incrostazioni possono aiutare a mantenere le condizioni di flusso richieste.

Le informazioni chiave includono la dimensione nominale del tubo, il tipo di connessione, il mezzo fluido, la pressione operativa, la temperatura operativa, la portata, la precisione di filtrazione richiesta, il materiale del corpo e le specifiche dello schermo. Per applicazioni speciali devono essere confermati anche requisiti aggiuntivi come resistenza alla corrosione, orientamento di installazione o documentazione di ispezione.
