Approfondimento tecnico: Valvola a sfera a piattaforma alta in 2 pezzi 2000 WOG - Caratteristiche di progettazione e ambienti di applicazione

Le tubazioni di uscita a media pressione di una stazione di regolazione della pressione del gas cittadino funzionano ad una pressione di progetto di 4,0 MPa. Il sistema richiede l'integrazione con un sistema SCADA per l'invio remoto e l'arresto di emergenza. Le valvole devono garantire perdite esterne pari a zero, lunghi intervalli esenti da manutenzione e supportare la manutenzione in linea per evitare l'interruzione della fornitura di gas al distretto.

2000 Sono state selezionate valvole a sfera WOG a 2 pezzi con piattaforma alta in CF8 (acciaio inossidabile 304) con estremità filettate NPT e sedi rinforzate in RPTFE, dotate di attuatori elettrici antideflagranti a montaggio diretto. La pressione nominale della valvola supera di gran lunga la pressione operativa effettiva.

• Il corpo della valvola e le guarnizioni funzionano in condizioni di bassa sollecitazione a lungo termine, riducendo notevolmente lo scorrimento della guarnizione. La durata utile è prolungata di oltre50%rispetto alle valvole a sfera PN40 standard.

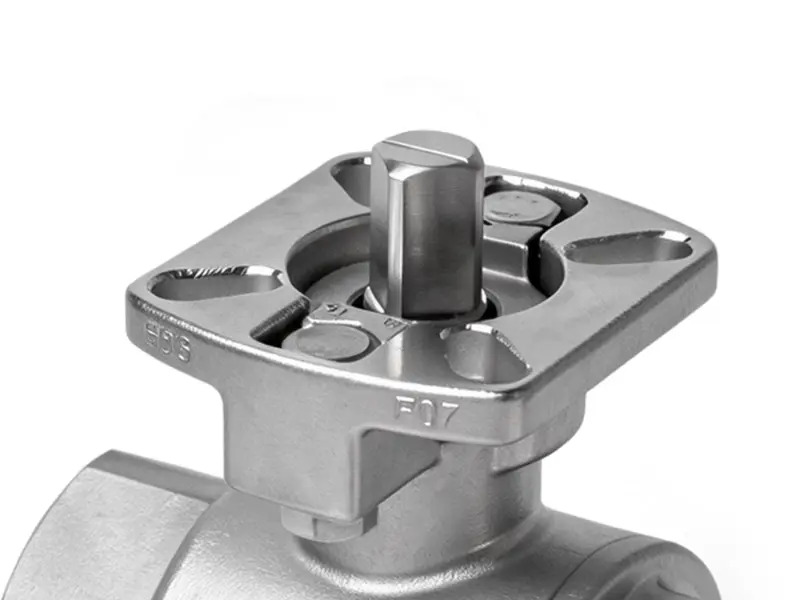

• La piattaforma alta standard ISO 5211 consente il montaggio diretto dell'attuatore senza staffe adattatrici, riducendo i tempi di installazione30%e garantire una maggiore coassialità per una precisione stabile del telecomando.

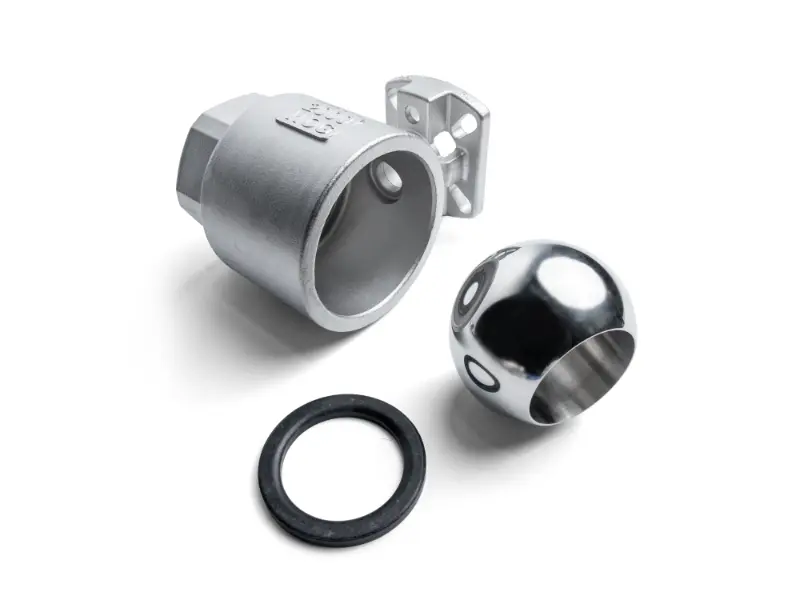

• Il design del corpo diviso in 2 pezzi supporta lo smontaggio in linea e la sostituzione delle guarnizioni senza tagliare la tubazione, riducendo i tempi di inattività per la manutenzione distrettuale70%.
• La struttura di tenuta bidirezionale a sfera flottante garantisce perdite esterne pari a zero, garantendo una trasmissione sicura del gas e rispettando le specifiche di progettazione del gas urbano.

Il ramo ad alta pressione di un sistema di circolazione dell'acqua di raffreddamento in una grande raffineria funziona a 2,5 MPa, con colpi d'ariete intermittenti nella tubazione. Le valvole a sfera PN25 standard originali presentavano frequenti perdite dalla sede e deformazione del corpo e richiedevano il taglio della tubazione per la manutenzione, causando fermi produzione.

Sostituite con valvole a sfera 2000 WOG a piattaforma alta in 2 pezzi in acciaio al carbonio WCB, dotate di percorsi di flusso a porta completa e abbinate ad attuatori pneumatici per il controllo on/off programmato.

• Il corpo della valvola per carichi pesanti 2000 WOG offre una resistenza ai colpi d'ariete di gran lunga superiore rispetto alle valvole PN25 standard, sopportando colpi d'ariete istantanei fino a10 MPasenza deformazione del corpo o rottura della tenuta.
• Il design a porta completa crea una perdita di pressione inferiore a0,03MPa, riducendo il carico della pompa di circolazione di5%e garantendo notevoli risparmi energetici a lungo termine.
• Gli attuatori pneumatici montati direttamente sulla piattaforma alta rispondono in meno di1 secondo, adatto per commutazioni programmate frequenti.
• Il corpo della valvola in due pezzi consente un rapido smontaggio per pulire il nucleo della sfera da incrostazioni e detriti, raddoppiando l'efficienza della manutenzione senza tagliare la tubazione o interrompere la produzione.

I refrigeratori d'acqua del tipo a vite in un grande complesso commerciale utilizzano il refrigerante R134a, con linee principali che funzionano a 1,8 MPa. Le valvole devono avere eccellenti prestazioni di tenuta per evitare perdite di refrigerante ed essere compatibili con gli attuatori elettrici per il controllo di gruppo tramite il sistema di automazione dell'edificio (BAS).

Valvole a sfera a piattaforma alta 2000 WOG in 2 pezzi in acciaio inossidabile CF8, con sedi di tenuta del refrigerante specializzate e attuatori elettrici compatti a montaggio diretto.

• Il corpo della valvola con classificazione per alta pressione e tenuta di precisione garantisce una perdita di refrigerante pari a zero, eliminando la perdita di capacità di raffreddamento e i problemi di emissioni ambientali.
• L'interfaccia a piattaforma alta standardizzata ISO 5211 migliora l'efficienza dell'assemblaggio batch dei refrigeratori30%. Gli attuatori sono universalmente intercambiabili senza adattatori personalizzati per una più semplice sostituzione post-vendita.
• La struttura in 2 pezzi facilita lo smontaggio e la manutenzione durante le revisioni importanti del refrigeratore senza danneggiare le saldature delle tubazioni, riducendo i costi di manutenzione40%.
• Una pressione di esercizio molto inferiore al valore nominale rallenta significativamente l'invecchiamento delle guarnizioni, prolungando oltre l'intervallo senza manutenzione3 anni.

Una linea di trasferimento di materie prime tensioattive in un impianto chimico quotidiano funziona a 1,6 MPa, con mezzi leggermente corrosivi. Le valvole devono supportare il controllo remoto, essere facili da smontare e pulire e soddisfare i requisiti igienici per i cambi di lotto.

2000 Valvole a sfera WOG a piattaforma alta in 2 pezzi in CF8M (acciaio inossidabile 316) con design a passaggio completo, sedi in PTFE e attuatori pneumatici antideflagranti.

• Il corpo in acciaio inossidabile 316 resiste alla leggera corrosione. Il design a porta completa non presenta zone morte del flusso, riducendo l'accumulo di materiale e il deterioramento per soddisfare i requisiti igienici quotidiani della produzione chimica.
• Il funzionamento a lungo termine a basso stress in condizioni ridotte elimina il rischio di permeazione dei mezzi e la contaminazione incrociata tra i cambi di lotto.
• Gli attuatori pneumatici antideflagranti a montaggio diretto sulla piattaforma alta ISO soddisfano direttamente i requisiti di protezione contro le esplosioni delle officine chimiche senza ulteriori modifiche.
• Il design diviso in 2 pezzi consente un rapido smontaggio per la pulizia interna e la sterilizzazione, riducendo i tempi di pulizia per il cambio lotto60%.

Il sistema Clean-in-Place (CIP) ad alta temperatura in un impianto di produzione di bevande funziona a 3,0 MPa, con detergenti alcalini a 80°C. Le valvole devono essere resistenti alla temperatura e alla corrosione, fornire una tenuta affidabile, supportare il controllo automatizzato dei programmi e rispettare gli standard GMP alimentari.

Valvole a sfera a piattaforma alta in 2 pezzi WOG 2000 per uso alimentare in acciaio inossidabile CF8, dotate di sedi per alte temperature rinforzate in RPTFE e attuatori pneumatici sanitari a montaggio diretto.

• La pressione di esercizio di 3,0 MPa è molto inferiore al valore nominale di 2000 WOG, fornendo un'ampia riserva di pressione anche a temperature elevate, senza rischio di guasto della tenuta o deformazione del corpo.
• Le sedi rinforzate in RPTFE offrono una resistenza superiore alla temperatura e agli agenti chimici, con una durata di servizio doppia rispetto alle sedi in PTFE standard e sopportano il lavaggio continuo da parte di fluidi detergenti ad alta temperatura.
• Il design a montaggio diretto su piattaforma alta non crea zone morte igieniche sull'interfaccia attuatore-valvola, facile da pulire e disinfettare, pienamente conforme ai requisiti di certificazione GMP dell'industria alimentare.
• Il corpo valvola in 2 pezzi consente un rapido smontaggio per l'ispezione della pulizia interna senza rimuovere l'intera tubazione, semplificando l'ispezione e la manutenzione di routine.
