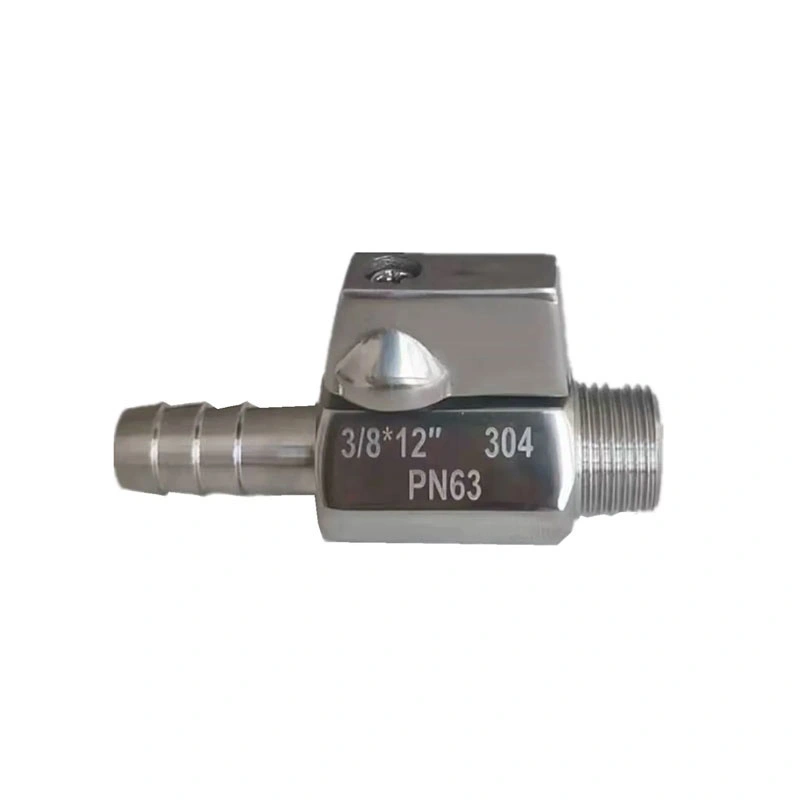

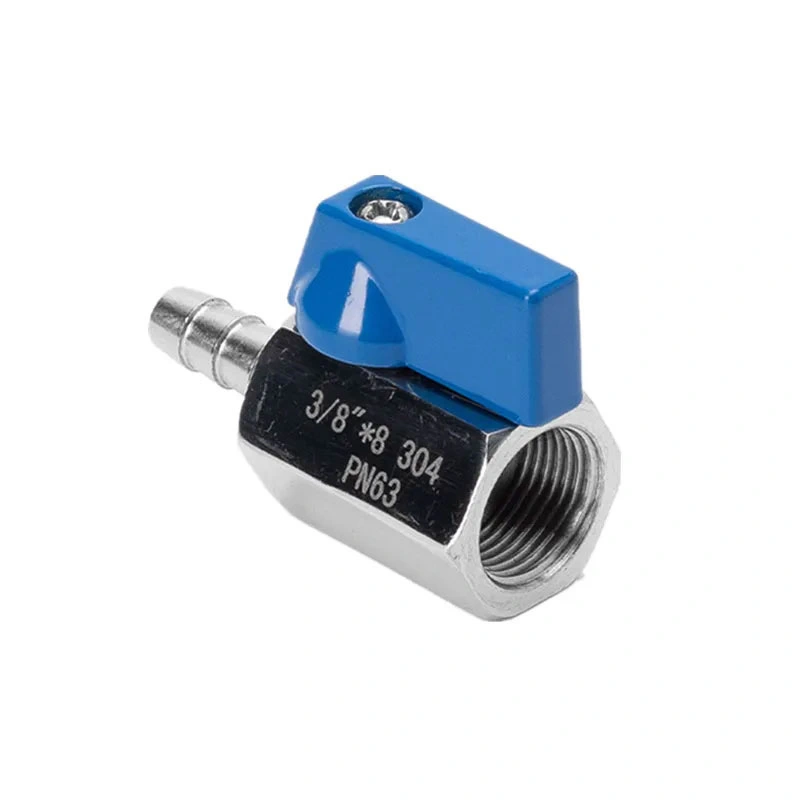

Mini valvola a sfera per tubo flessibile con capezzolo filettato in acciaio inossidabile

Le linee del fluido compatte spesso richiedono una valvola in grado di collegare tubazioni filettate e tubi flessibili in uno spazio di installazione limitato. La mini valvola a sfera per tubo flessibile con nipplo filettato in acciaio inossidabile combina un nipplo filettato con un collegamento per tubo in un unico gruppo, fornendo un comodo controllo di accensione/spegnimento attraverso un meccanismo di azionamento a un quarto di giro. La sua configurazione compatta è adatta per apparecchiature e tubazioni in cui lo spazio è limitato.

Dimensioni principali

Struttura e caratteristiche del prodotto

Collegamento filettato e per tubo flessibile

La valvola combina una connessione filettata con un raccordo per tubo in un unico gruppo compatto. Il lato filettato può essere collegato a componenti di tubazioni NPT o BSP compatibili, mentre il lato nipplo è destinato a un tubo flessibile adatto e a una disposizione di fascette. Il diametro interno del tubo e le dimensioni del collegamento devono essere confermati prima dell'installazione.

Costruzione in acciaio inossidabile 316

Il corpo della valvola è specificato come ASTM A351 CF8M (316), con ASTM A182 F316 utilizzato per la sfera e lo stelo. Questa struttura in acciaio inossidabile è adatta per applicazioni in cui sono richieste compatibilità dei materiali e resistenza alla corrosione. L'effettiva idoneità dipende dal mezzo di lavoro, dalla concentrazione, dalla temperatura e da altre condizioni di servizio.

Spegnimento a un quarto di giro

Il meccanismo a sfera fornisce un'operazione di apertura e chiusura a un quarto di giro. La posizione della maniglia indica lo stato operativo della valvola, consentendone l'utilizzo per un semplice isolamento on/off in sistemi di fluidi compatti. Questa valvola è destinata al servizio di intercettazione piuttosto che alla regolazione precisa del flusso.

Sedile in RPTFE

La sede standard è RPTFE (PTFE+15%fv). Prima della selezione, il materiale della sede deve essere confrontato con il fluido di processo e la temperatura operativa. È possibile prendere in considerazione diverse combinazioni di materiali per applicazioni che richiedono compatibilità chimica o termica specifica.

Selezione della filettatura e del collegamento del tubo

NPT e BSP sono standard di filettatura diversi e non devono essere trattati come intercambiabili. La filettatura della valvola deve corrispondere al raccordo di accoppiamento o al collegamento della tubazione. Quando si collega il raccordo del tubo, selezionare un tubo con un diametro interno compatibile e utilizzare un morsetto o un metodo di collegamento appropriato per le condizioni operative.

Per apparecchiature con spazio limitato, controllare le dimensioni complessive della valvola e il gioco della maniglia prima dell'installazione. Il tubo deve inoltre essere instradato senza piegature, torsioni o carichi esterni eccessivi sul collegamento della valvola.

Scenari applicativi

La mini valvola a sfera per tubo flessibile con nipplo filettato in acciaio inossidabile è adatta per linee di fluidi compatte in cui sono richiesti il ​​collegamento del tubo e l'arresto manuale. Le applicazioni tipiche includono:

Tubi di alimentazione e drenaggio dell'acqua

Attrezzature per aria compressa e pneumatica

Attrezzature di filtrazione, raffreddamento e pulizia

Collegamenti della pompa e uscite di scarico

Attrezzature di campionamento e di laboratorio

Sistemi di irrigazione e irrorazione

Attrezzature per la movimentazione di fluidi industriali leggeri

Installazione e manutenzione

Prima dell'installazione, verificare la dimensione della valvola, il tipo di filettatura NPT o BSP, la dimensione del collegamento del tubo, la pressione di esercizio e la temperatura. Pulire i collegamenti di accoppiamento e assicurarsi che le superfici di tenuta siano prive di sporco o particelle estranee. Le connessioni filettate devono essere serrate utilizzando un metodo appropriato senza applicare una forza eccessiva al corpo della valvola.

Dopo l'installazione, controllare il collegamento del tubo e il giunto filettato durante la messa in servizio del sistema. Azionare la maniglia per tutta la sua escursione di un quarto di giro per verificare che il movimento sia fluido. Prima della manutenzione, isolare la valvola dalla fonte di pressione e rilasciare la pressione residua dalla linea collegata.

Considerazioni su pressione e temperatura

La pressione massima indicata è 285 PSI e l'intervallo di temperatura specificato è -25 ℃ ~ 150 ℃. Questi valori devono essere considerati insieme alla dimensione della valvola, al mezzo di lavoro e alla pressione-temperatura applicabile. Le condizioni operative effettive devono essere confermate prima di installare la valvola nel sistema.

Documentazione tecnica

È possibile fornire disegni del prodotto e specifiche tecniche per la conferma delle dimensioni e la selezione del progetto. È inoltre possibile organizzare informazioni sui materiali, registri di ispezione e altri documenti di prodotto applicabili in base alla configurazione della valvola e ai requisiti dell'ordine.

Domande frequenti

Q1: A cosa serve una mini valvola a sfera per tubo flessibile con capezzolo filettato in acciaio inossidabile?

A Mini valvola a sfera per tubo flessibile con capezzolo filettato in acciaio inossidabileviene utilizzato per il controllo manuale di accensione/spegnimento in sistemi di fluidi compatti che combinano un collegamento a una tubazione filettata con un collegamento a un tubo flessibile. Può essere utilizzato con acqua, aria, olio e altri fluidi compatibili entro i limiti operativi specificati.

Q2: La valvola può essere collegata direttamente a un tubo flessibile?

Il lato del nipplo è progettato per il collegamento a un tubo compatibile utilizzando un collegamento del tubo e una disposizione del morsetto adeguati. La dimensione del tubo, il diametro interno e il metodo di collegamento devono essere adeguati alle dimensioni della valvola e alle condizioni operative.

D3: Sono disponibili le versioni NPT e BSP?

SÌ. Gli standard di filettatura elencati sono NPT e BSP. Il tipo di filettatura richiesta deve essere specificata al momento dell'ordine in modo che corrisponda al tubo di accoppiamento, al raccordo o al collegamento dell'apparecchiatura.

Q4: Questa valvola è adatta per i sistemi di aria compressa?

Sì, può essere preso in considerazione per applicazioni di aria compressa compatibili entro i limiti di pressione e temperatura specificati. Le dimensioni della valvola, il metodo di connessione e i materiali di tenuta devono essere verificati rispetto ai requisiti effettivi del sistema pneumatico.

Q5: Quale materiale viene utilizzato per il corpo della valvola?

Il materiale standard del corpo è ASTM A351 CF8M (316). La sfera e lo stelo sono ASTM A182 F316, mentre la sede è RPTFE (PTFE+15%fv). Altri materiali sono disponibili su richiesta.

Q6: Posso richiedere un disegno prima di effettuare un ordine?

SÌ. È possibile fornire disegni dimensionali e specifiche tecniche per confermare la dimensione della valvola, il tipo di filettatura, il collegamento del tubo e le dimensioni di installazione prima della produzione.

Q7: Quali informazioni sono necessarie per la selezione della valvola?

Fornire la dimensione richiesta, lo standard della filettatura NPT o BSP, la dimensione del tubo, il mezzo di lavoro, la pressione, la temperatura e i requisiti di installazione. Queste informazioni aiutano a confermare la configurazione appropriata della valvola.
