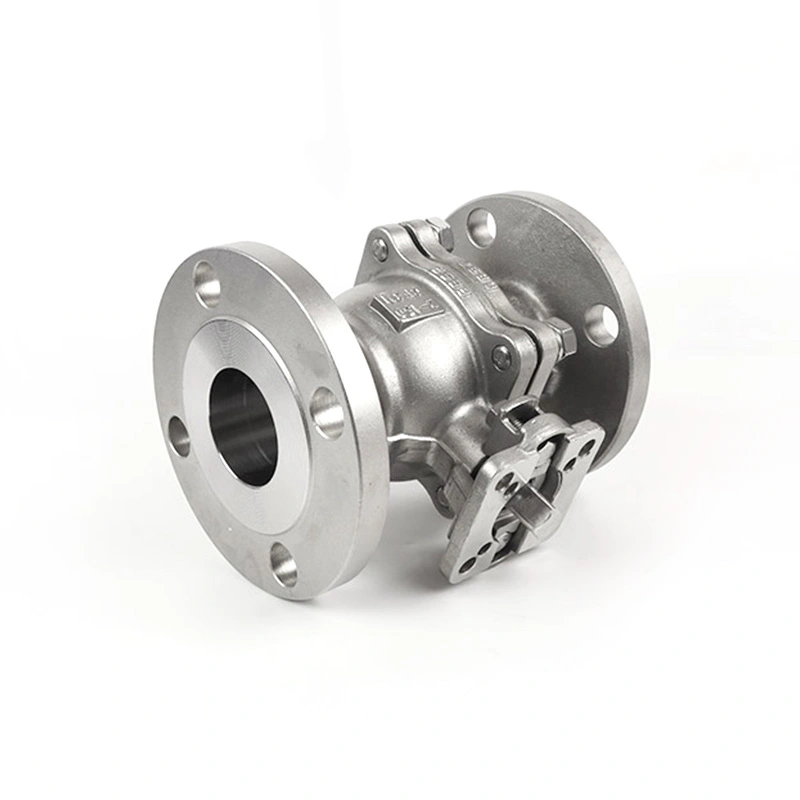

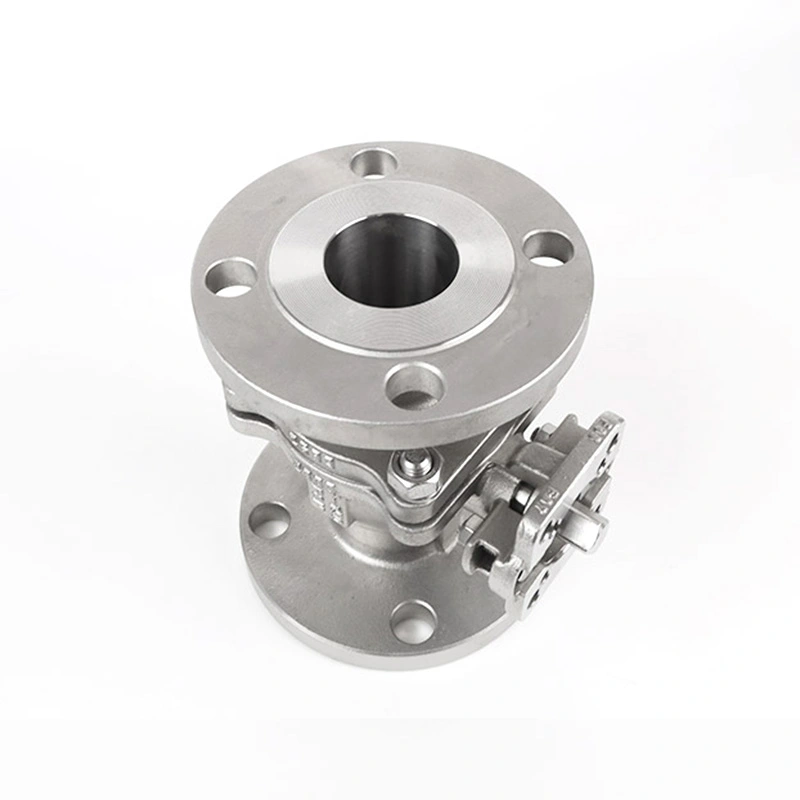

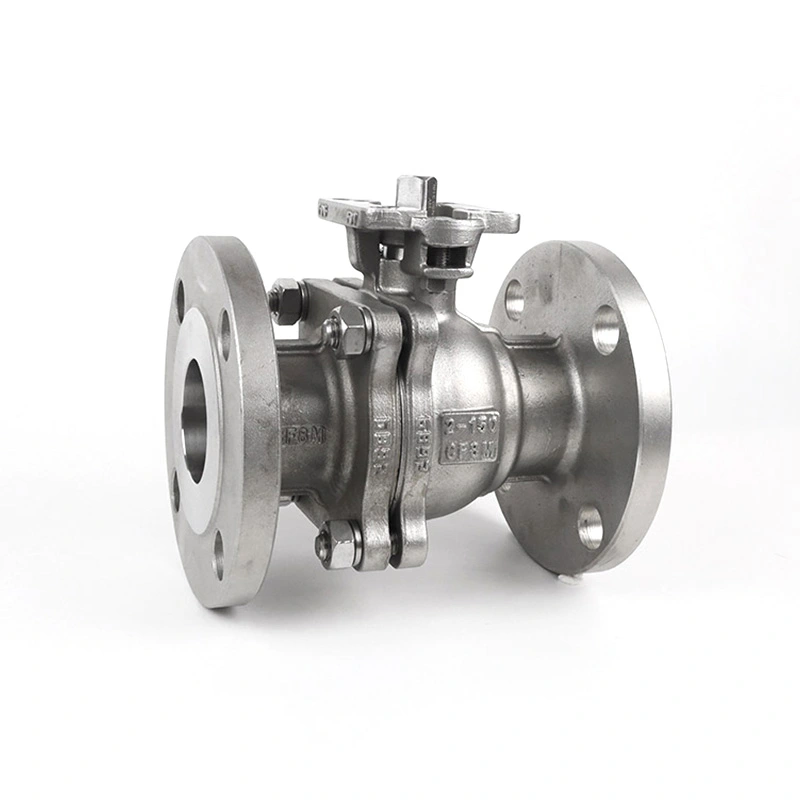

Valvola a sfera flangiata ANSI Classe 150 con base ISO 5211 per attuatore

Per l'isolamento automatizzato della tubazione, la configurazione della valvola deve corrispondere allo standard della tubazione, alla classe di pressione, alle dimensioni della connessione e all'interfaccia dell'attuatore. La valvola a sfera flangiata ANSI Classe 150 con base per attuatore ISO 5211 combina una connessione flangiata Classe 150 con un'interfaccia di montaggio ISO 5211, consentendo di configurare la valvola per il funzionamento manuale o l'attuazione pneumatica ed elettrica a giro parziale. La combinazione effettiva di valvola e attuatore deve essere selezionata in base alla coppia richiesta, alle condizioni operative e alla configurazione della tubazione.

Shangtai produce valvole a sfera industriali a Wenzhou, Zhejiang, Cina. La produzione comprende lavorazione meccanica, assemblaggio e test di pressione, con requisiti materiali e dimensionali controllati secondo le specifiche di prodotto applicabili. Disegni, requisiti dei materiali e informazioni sull'attuatore possono essere esaminati quando è richiesta una configurazione specifica della valvola.

Dimensioni principali

Costruzione della valvola e interfaccia dell'attuatore

La valvola utilizza un corpo flangiato per il collegamento a flange di tubazioni RF compatibili. Il corpo in acciaio inossidabile 316, la sfera F316 e lo stelo F316 elencati nelle specifiche principali forniscono la configurazione del materiale primario, mentre la sede in RPTFE è destinata ad applicazioni in cui il materiale della sede è compatibile con il mezzo e la temperatura operativi.

La base di montaggio ISO 5211 fornisce un'interfaccia standardizzata per il collegamento di attuatori angolari compatibili o di una disposizione di montaggio intermedia. La norma ISO 5211 specifica la flangia di attacco dell'attuatore e le dimensioni dei componenti di guida, pertanto l'interfaccia dell'attuatore deve essere abbinata alla dimensione di montaggio della valvola e alla coppia operativa richiesta anziché essere selezionata esclusivamente in base alla dimensione della valvola.

Per il servizio automatizzato, la coppia della valvola, l'uscita dell'attuatore, l'interfaccia di montaggio, la direzione di rotazione e l'alimentazione o l'aria disponibile devono essere confermati prima del montaggio. Finecorsa, elettrovalvole, posizionatori e altri accessori di controllo possono essere selezionati in base al sistema di automazione.

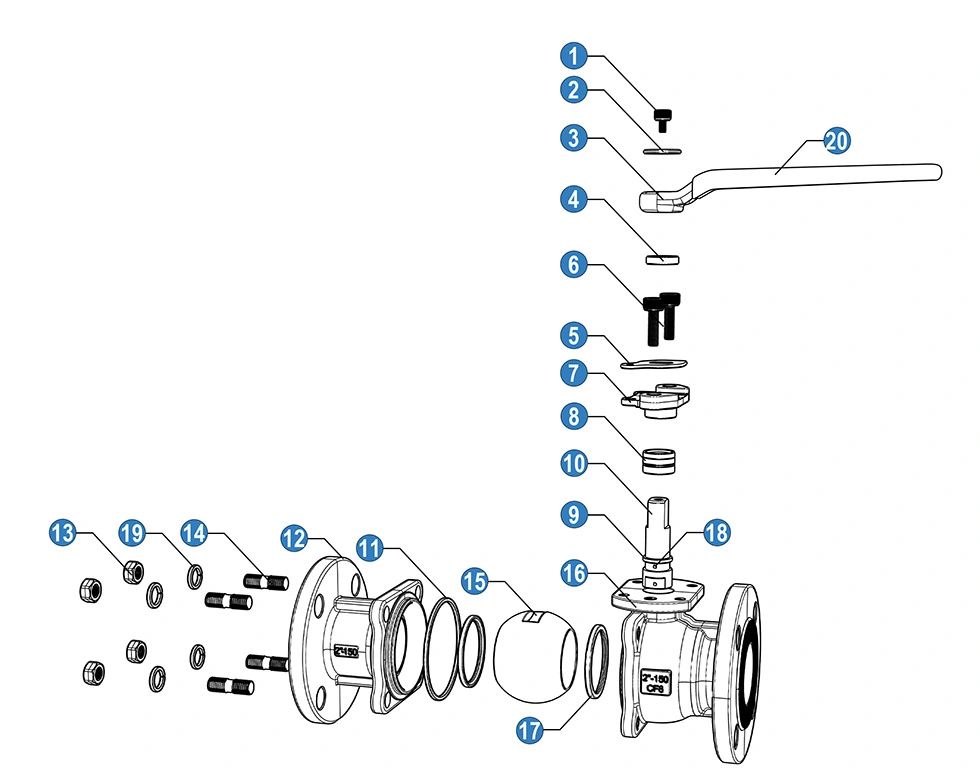

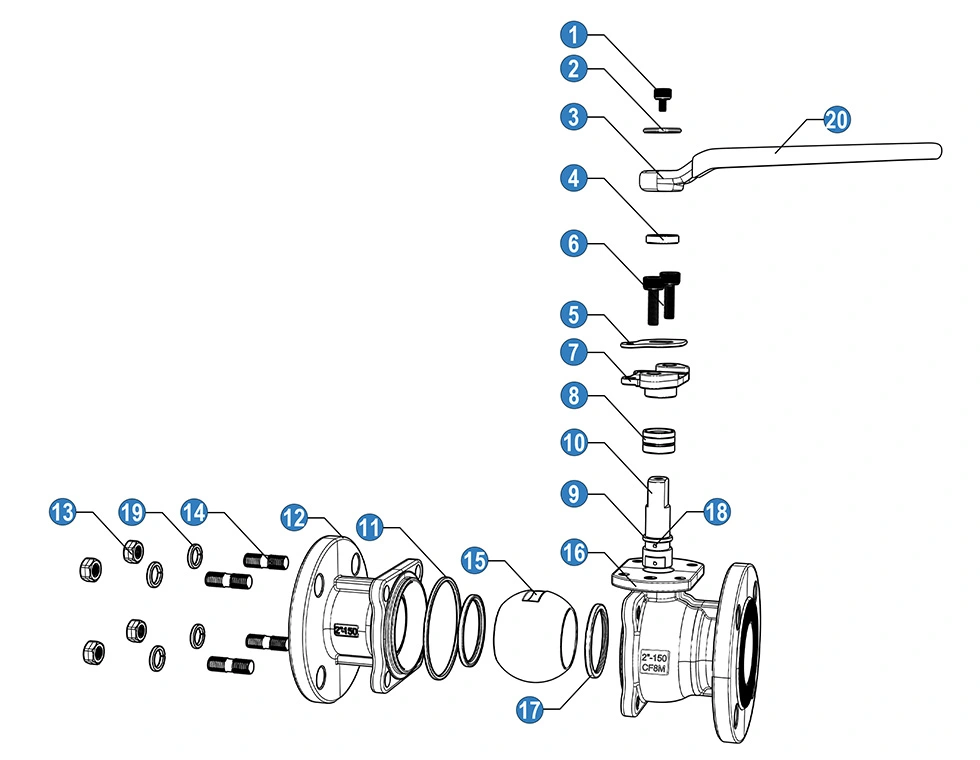

Materialeei e configurazione dei componenti

L'elenco dei componenti riportato sopra rappresenta una configurazione del materiale. La specifica del prodotto prevede anche una configurazione in acciaio inossidabile 316, che consente di selezionare i componenti a contatto con il fluido in base alla resistenza alla corrosione e alle condizioni di servizio richieste. La selezione del materiale deve essere confermata rispetto alle specifiche di acquisto effettive e ai requisiti di compatibilità del fluido.

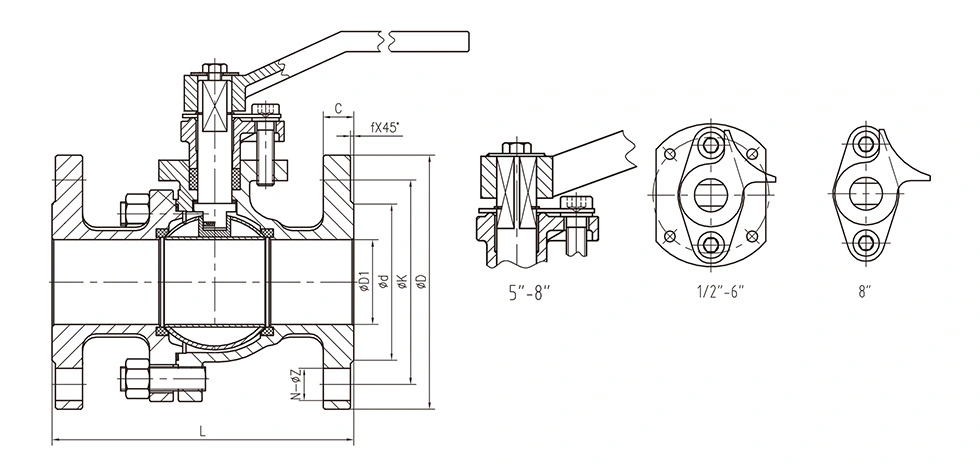

Dimensioni generali:

Caratteristiche principali

Class 150 Flanged Pipeline Connection

La configurazione con estremità flangiata RF fornisce una connessione bullonata tra la valvola e la tubazione. Le dimensioni della flangia, la disposizione dei fori, il tipo di rivestimento e le relative dimensioni devono essere abbinati alla flangia della tubazione di accoppiamento prima dell'installazione. ASME B16.5 copre le flange dei tubi e i raccordi flangiati da NPS 1/2 a NPS 24 e include le dimensioni della flangia di Classe 150 e i requisiti di pressione-temperatura.

Montaggio dell'attuatore ISO 5211

L'interfaccia di montaggio dell'attuatore è destinata all'automazione a giro parziale. La norma ISO 5211 definisce le dimensioni dell'interfaccia di attacco e le dimensioni dei componenti di guida utilizzati per collegare gli attuatori compatibili alle valvole industriali. Pertanto è necessario controllare le dimensioni di montaggio e l'uscita dell'attuatore insieme alla coppia operativa della valvola.

Componenti del limite di pressione in acciaio inossidabile

La specifica principale utilizza ASTM A351 CF8M (316) per il corpo, ASTM A182 F316 per la sfera e lo stelo e RPTFE per la sede. Questa combinazione di materiali può essere presa in considerazione per acqua, petrolio, gas e altri mezzi compatibili in cui i materiali selezionati soddisfano le condizioni chimiche e di temperatura richieste.

Operazione di accensione/spegnimento a un quarto di giro

La valvola a sfera utilizza un meccanismo a quarto di giro per spostarsi tra la posizione aperta e quella chiusa. È destinato principalmente al servizio di isolamento anziché alla limitazione continua. Se è necessaria la regolazione del flusso, prima della selezione è necessario valutare l'idoneità della valvola, della sede e delle condizioni operative.

Costruzione antistatica

Le liste dei materiali includono un dispositivo antistatico per la configurazione della valvola. Laddove l'applicazione richieda prestazioni antistatiche, le specifiche complete della valvola e i requisiti di test applicabili devono essere confermati con la documentazione dell'ordine.

Applicazioni tipiche

Trattamento delle acque:Adatto per l'isolamento di linee idriche compatibili, apparecchiature di processo e skid di trattamento dove è richiesta una connessione flangiata.

Sistemi di petrolio e gas:Applicabile a oleodotti e gasdotti e apparecchiature compatibili quando i materiali della valvola, la classe di pressione e la configurazione di tenuta soddisfano i requisiti di servizio.

Elaborazione chimica:Può essere utilizzato per l'isolamento dei fluidi di processo quando i materiali del corpo, della sfera, dello stelo, della sede e della guarnizione sono chimicamente compatibili con il fluido.

Attrezzature per processi industriali:L'interfaccia di montaggio dell'attuatore consente di incorporare la valvola in skid, collettori e apparecchiature automatizzati che richiedono il controllo di apertura/chiusura remoto.

Isolamento generale della pipeline:Adatto per sistemi di tubazioni industriali che richiedono una valvola a sfera flangiata Classe 150 e un funzionamento di intercettazione manuale o automatizzato.

Selezione dell'attuatore

La scelta dell'attuatore dovrebbe basarsi sulla coppia operativa richiesta della valvola piuttosto che sulla sola dimensione nominale del tubo. Le dimensioni della valvola, il materiale della sede, la pressione differenziale, il fluido, la temperatura e la frequenza operativa possono influenzare i requisiti di coppia.

Per l'attuazione pneumatica, verificare la pressione dell'aria disponibile, la coppia di uscita dell'attuatore, la posizione di guasto e gli accessori di controllo. Per l'attuazione elettrica, verificare i requisiti di coppia, alimentazione, ciclo operativo e feedback richiesti. Anche l'interfaccia di montaggio ISO 5211 deve corrispondere alla disposizione dell'attuatore e del giunto selezionati.

Considerazioni sulla selezione e sull'installazione

Prima di ordinare, confermare la dimensione nominale, la classe di pressione Classe 150, le dimensioni della flangia, il rivestimento RF, la pressione di esercizio, la temperatura, il fluido e i materiali richiesti per corpo e rivestimento. Per le valvole automatizzate, fornire il tipo di attuatore, la coppia richiesta, l'interfaccia di montaggio e i requisiti di controllo.

Prima dell'installazione, ispezionare le superfici della flangia e le estremità della valvola per rilevare eventuali danni o contaminazione. Allineare correttamente le flange di accoppiamento e serrare i bulloni in modo uniforme utilizzando una guarnizione adeguata e la procedura di installazione applicabile. Evitare di forzare l'allineamento della tubazione attraverso il corpo della valvola.

Dopo l'installazione dell'attuatore, verificare la direzione di rotazione e i limiti di apertura/chiusura prima di mettere in servizio la valvola. Gli attuatori o i riduttori pesanti devono essere adeguatamente supportati ove richiesto in modo che carichi esterni eccessivi non vengano trasferiti all'interfaccia di montaggio della valvola.

Precauzioni per l'uso

Azionare la valvola entro i limiti di pressione e temperatura specificati. Il valore di 285 PSI nella tabella dei prodotti non deve essere trattato come una pressione ammissibile universale per ogni dimensione e temperatura; il valore nominale pressione-temperatura applicabile deve essere confermato per la configurazione effettiva.

Lavare la tubazione prima della messa in servizio per ridurre la possibilità che detriti entrino nella valvola e danneggino la sede o le superfici di tenuta.

NOn utilizzare la valvola a sfera per la strozzatura continua a meno che l'applicazione non sia stata valutata tecnicamente per la sede selezionata e le condizioni operative.

Prima della manutenzione, isolare e depressurizzare la tubazione e verificare che la manutenzione della valvola sia sicura. Per le valvole automatizzate, scollegare o isolare l'alimentazione dell'attuatore o la fonte di controllo come richiesto dalla procedura di manutenzione applicabile.

Controllo qualità e documentazione

L'ispezione della produzione può riguardare la verifica dei materiali, l'ispezione dimensionale, l'assemblaggio della carrozzeria e le prove di pressione in base ai requisiti del prodotto e dell'ordine applicabili. API 598 viene utilizzata per i requisiti di ispezione e test delle valvole, mentre ASME B16.34 affronta i requisiti relativi alla progettazione delle valvole, alla pressione-temperatura e alle dimensioni.

Per i progetti che richiedono la tracciabilità, la qualità del materiale, le specifiche della valvola, i requisiti di test e la configurazione dell'attuatore devono essere confermati prima della produzione. Shangtai può esaminare i disegni tecnici e le informazioni sull'applicazione quando un progetto richiede una valvola specifica e una configurazione di automazione.

Domande frequenti

1. Per cosa viene utilizzata una valvola a sfera flangiata ANSI Classe 150 con base ISO 5211 per attuatore?

Una valvola a sfera flangiata ANSI Classe 150 con base ISO 5211 per attuatore viene utilizzata per l'isolamento on/off in sistemi di tubazioni industriali dove sono richieste una connessione flangiata Classe 150 e un'interfaccia per attuatore a giro parziale. Può essere configurato per il funzionamento manuale o il controllo automatizzato a seconda delle dimensioni della valvola, della coppia operativa e dei requisiti del sistema.

2. Qual è la differenza tra la classificazione Classe 150 e la pressione massima elencata nella tabella?

La classe 150 è una designazione di classe di pressione, mentre i 285 PSI elencati sono un valore di pressione massima specifico del prodotto. La pressione di esercizio consentita deve essere confermata in base alle dimensioni della valvola, al materiale, alla temperatura e al valore nominale pressione-temperatura applicabile anziché presumere che un unico valore di pressione si applichi a ogni condizione operativa.

3. Quale attuatore può essere installato sulla valvola?

Gli attuatori angolari pneumatici ed elettrici possono essere presi in considerazione quando la loro interfaccia di montaggio e la coppia di uscita corrispondono alla valvola. Per una configurazione adeguata è possibile prendere in considerazione anche l'attuazione idraulica. La selezione dell'attuatore dovrebbe includere i requisiti di coppia, rotazione, alimentazione o aria e controllo.

4. Perché viene utilizzato l'RPTFE per la sede della valvola?

RPTFE è specificato come materiale del sedile nella configurazione del prodotto fornito. La sua idoneità dipende dal mezzo operativo, dalla pressione e dalla temperatura. Se l'applicazione prevede l'utilizzo di sostanze chimiche aggressive o temperature esterne all'intervallo indicato, i materiali della sede e della tenuta devono essere esaminati prima della selezione.

5. Cosa occorre verificare prima di ordinare una valvola a sfera flangiata?

Confermare la dimensione della valvola, la classificazione Classe 150, lo standard e il rivestimento della flangia, il mezzo, la pressione, la temperatura, la combinazione di materiali e il metodo operativo. Per una valvola automatizzata, devono essere forniti anche il tipo di attuatore, la coppia, le dimensioni di montaggio ISO 5211 e i requisiti di controllo.

6. È possibile modificare il materiale della valvola dall'acciaio inossidabile 316?

Altre configurazioni di materiale possono essere prese in considerazione in base all'applicazione. La selezione del materiale dovrebbe tenere conto delle condizioni di corrosione, pressione, temperatura e compatibilità con il mezzo di lavoro. I materiali finali del corpo, della sfera, dello stelo e della sede devono essere confermati nelle specifiche del prodotto prima della produzione.
