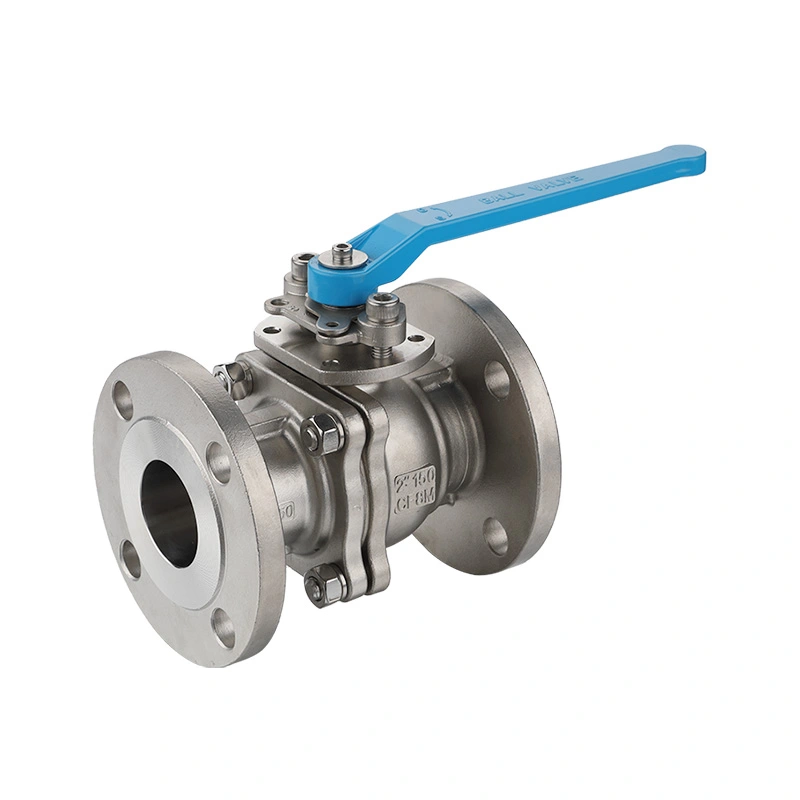

Una valvola a sfera flangiata in acciaio inossidabile ANSI 150LB è una valvola a sfera in acciaio inossidabile con connessioni terminali flangiate, progettata per sistemi di tubazioni che utilizzano la classe di pressione ASME Classe 150. Utilizza una sfera rotante a un quarto di giro per avviare o arrestare il flusso di fluidi compatibili ed è comunemente utilizzato per l'isolamento on/off nei sistemi di tubazioni industriali.
ANSI 150LB si riferisce alla classe di pressione ASME Classe 150. La pressione di esercizio effettiva consentita dipende dalle dimensioni della valvola, dal materiale, dalla temperatura di esercizio e dal valore nominale di pressione-temperatura applicabile. La struttura in acciaio inossidabile fornisce un corpo valvola resistente alla corrosione e può essere specificata con materiali come acciaio inossidabile 304 o 316 a seconda dell'applicazione.
La connessione flangiata consente di imbullonare la valvola direttamente alle flange corrispondenti della tubazione, fornendo un metodo di connessione pratico per i sistemi di tubazioni industriali e facilitando future ispezioni o manutenzioni. Il meccanismo della valvola a sfera fornisce un rapido funzionamento a un quarto di giro per l'apertura e la chiusura della tubazione.
| Misurare | 1/2 pollice - 8 pollici |
| Classe di pressione | CL150 |
| Fine delle connessioni | Flangia |
| Pressione massima | 285PSI |
| Standard di progettazione e produzione | ASME B16.34 |
| Test e ispezione | API598 |
| Dimensioni della flangia e dettagli dei fori dei bulloni | ASME B16.50 |
| Valutazioni pressione-temperatura | ASME B16.34 |
| La connessione termina | RF flangiato |
| Intervallo di temperatura | -25℃~150℃ |
| Materialeee del corpo | ASTM A351 CF8M(316) |
| Materialeee della palla | ASTM A182 F316 |
| Materialeee dello stelo | ASTM A182 F316 |
| Materialeee del sedile | RPTFE(PTFE+15%fv) |
| Opzioni | Altri materiali sono disponibili su richiesta. |

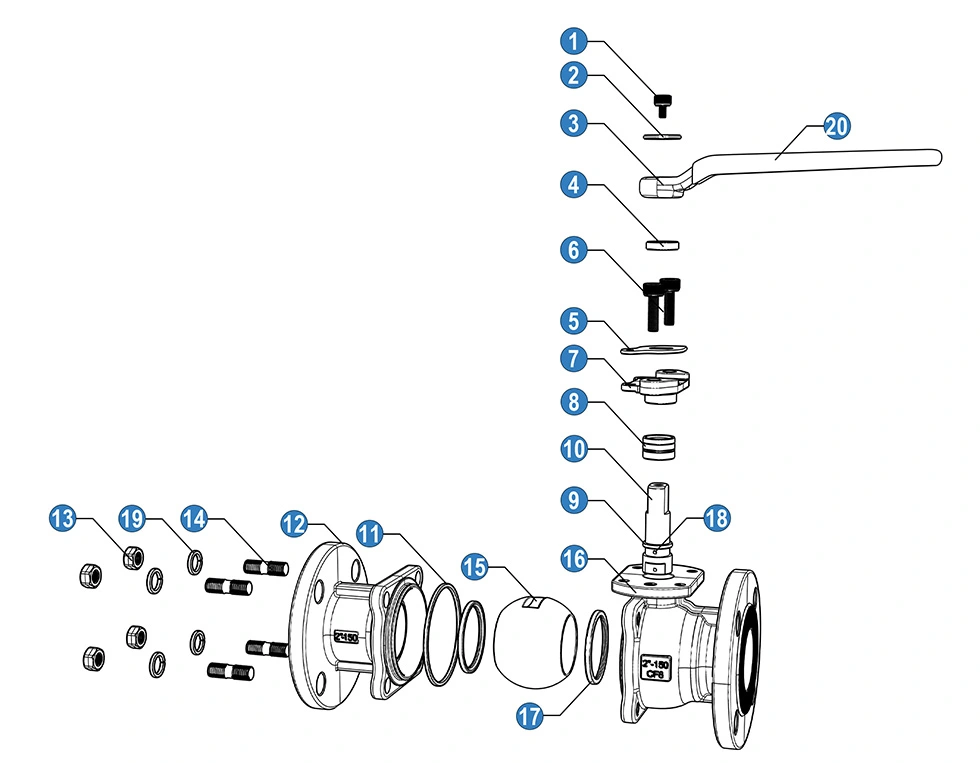

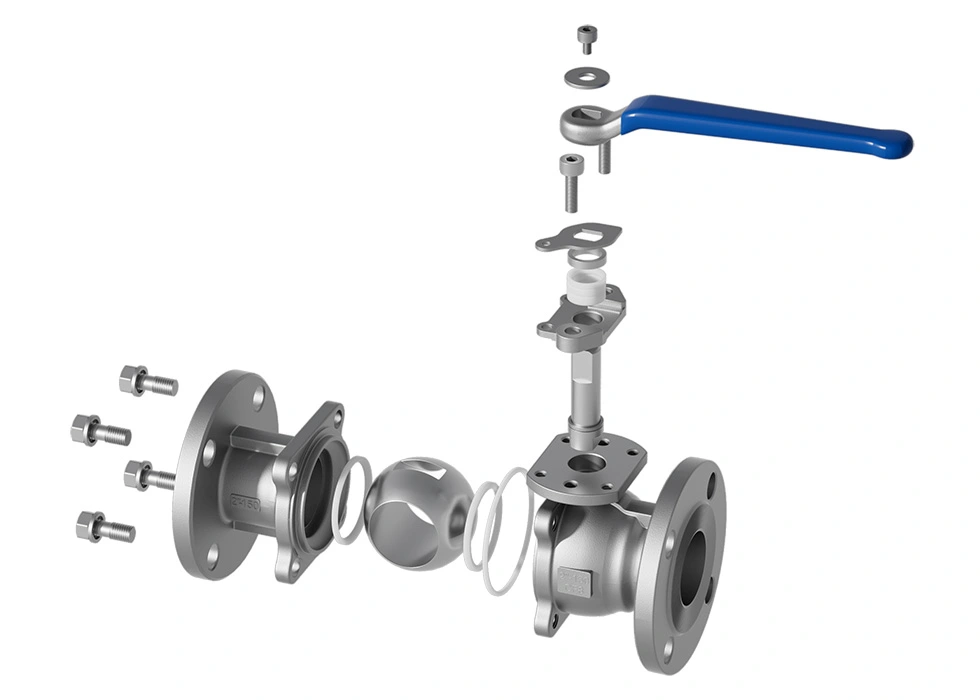

| NO | NOme | Materialee |
| 1 | Bullone | SS304 |
| 2 | Rondella | SS304 |
| 3 | Maniglia | Fusione di alluminio |
| 4 | anello di ritenzione | SS |
| 5 | patch di orientamento | SS304 |
| 6 | Bullone | SS304 |
| 7 | Ghiandola | SS304 |
| 8 | Imballaggio dello stelo | PTFE |
| 9 | Anello di attrito | PTFE |
| 10 | Gambo | SS304 |
| 11 | Guarnizione | PTFE |
| 12 | Cap | SS304(CF8) |
| 13 | NOce | SS304 |
| 14 | Prigioniero | SS304 |
| 15 | Palla | SS304 |
| 16 | Corpo | SS304(CF8) |
| 17 | Sede a sfera | RPTFE |
| 18 | Dispositivo antistatico. | SS304 |
| 19 | Rondella elastica | SS304 |
| 20 | Manicotto della maniglia | PVC |

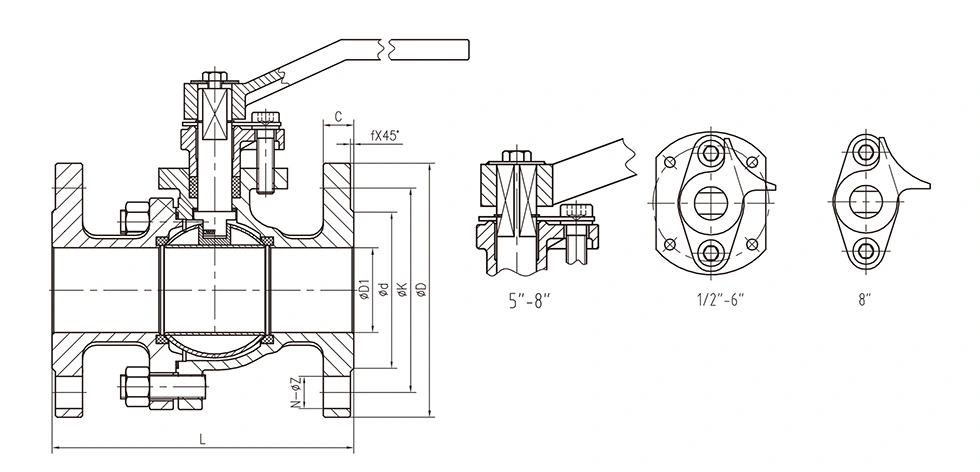

| NO | Misurare | D1 | d | K | D | C | f | N-ΦZ |
| S063-04 | 1/2" | 15 | 34.9 | 60.3 | 90 | 10 | 2 | 4-16 |
| S063-05 | 3/4" | 20 | 42.9 | 69.9 | 100 | 10.9 | 2 | 4-16 |
| S063-06 | 1" | 25 | 50.8 | 79.4 | 110 | 11.6 | 2 | 4-16 |
| S063-07 | 11/4" | 32 | 63.5 | 88.9 | 115 | 13.2 | 2 | 4-16 |
| S063-08 | 11/2" | 38 | 73 | 98.4 | 125 | 14.7 | 2 | 4-16 |
| S063-09 | 2" | 50 | 92.1 | 120.7 | 150 | 16.3 | 2 | 4-19 |
| S063-10 | 21/2" | 65 | 104.8 | 139.7 | 180 | 17.9 | 2 | 4-19 |
| S063-11 | 3" | 80 | 127 | 152.4 | 190 | 19.5 | 2 | 4-19 |
| S063-12 | 4" | 100 | 157.2 | 190.5 | 230 | 24.3 | 2 | 8-19 |
| S063-13 | 5" | 125 | 185.7 | 215.9 | 255 | 24.3 | 2 | 8-22 |
| S063-14 | 6" | 150 | 215.9 | 241.3 | 280 | 25.9 | 2 | 8-22 |
| S063-15 | 8" | 200 | 269.9 | 298.5 | 345 | 29 | 2 | 8-22 |

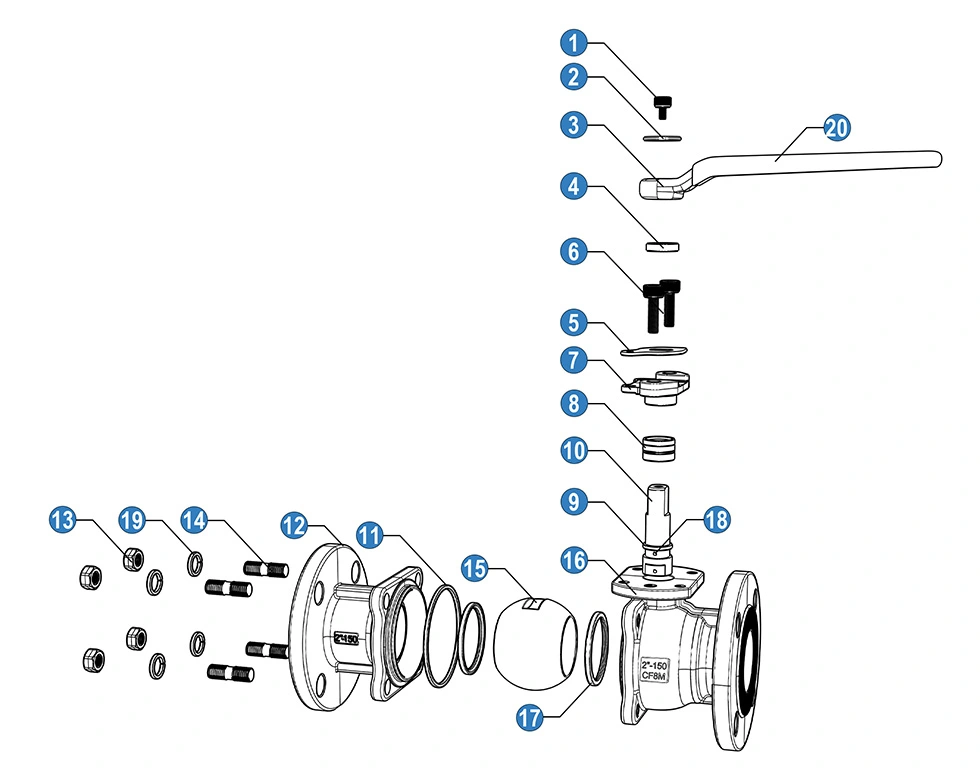

| NO | NOme | Materialee |
| 1 | Bullone | SS304 |
| 2 | Rondella | SS304 |
| 3 | Maniglia | Fusione di alluminio |
| 4 | anello di ritenzione | SS |
| 5 | patch di orientamento | SS304 |
| 6 | Bullone | SS304 |
| 7 | Ghiandola | SS304 |
| 8 | Imballaggio dello stelo | PTFE |
| 9 | Anello di attrito | PTFE |
| 10 | Gambo | SS304 |
| 11 | Guarnizione | PTFE |
| 12 | Cap | SS316 (CF8M) |
| 13 | NOce | SS304 |
| 14 | Prigioniero | SS304 |
| 15 | Palla | SS316 |
| 16 | Corpo | SS316(CF8M) |
| 17 | Sede a sfera | RPTFE |
| 18 | Dispositivo antistatico. | SS316 |
| 19 | Rondella elastica | SS304 |
| 20 | Manicotto della maniglia | PVC |
La nostra valvola a sfera flangiata in acciaio inossidabile ANSI 150LB adotta un esclusivo sistema di tenuta dello stelo a tre stadi, ottimizzato per funzionamento ad alto numero di cicli, fluttuazioni di pressione e condizioni di lavoro del mezzo gassoso. Offre stabilità a perdite zero ed eccezionali prestazioni anti-fatica per diversi sistemi di fluidi industriali:
Adatto per condotte di processo, diramazioni e trasporto di gas combustibili leggeri. La tenuta dello stelo multistadio in modo affidabile impedisce la fuoriuscita di mezzi infiammabili ed esplosivi sotto pressione fluttuante.
Ideale per circuiti ad alta pressione di azoto, ossigeno, idrogeno e aria compressa, ampiamente utilizzato nel taglio laser a gas fornitura, stazione di servizio e frequenti gasdotti start-stop.
Applicabile alle tubazioni dei servizi dell'impianto e alle linee dei fluidi ausiliari. Resiste all'invecchiamento delle guarnizioni causato dall'alternanza temperatura e pressione, garantendo un funzionamento stabile a lungo termine.
Fornisce un isolamento stretto per fluidi di processo puri e corrosivi. Il design di tenuta bidirezionale evita il mezzo perdite e contaminazione esterna, rispettando elevati standard sanitari e di sicurezza.
Perfetto per banchi prova di pressione e apparecchiature automatizzate per fluidi. Eccellenti prestazioni anti-fatica si adattano a scenari di lavoro con commutazione frequente e pressione di impulso.
Dotato di tenuta primaria autoserrante piramidale, tenuta secondaria O-ring in Viton e V-ring a molla Belleville sigillo terziario. Le sue prestazioni di tenuta automiglioranti compensano l'usura e la deformazione termica, eliminando lo stelo perdite durante il funzionamento a ciclo elevato a lungo termine.
Il sistema di tenuta aggiornato previene le perdite interne del fluido e blocca l'ingresso di polvere, umidità e impurità esterne entrare nella valvola, prolungando efficacemente la durata e riducendo i costi di manutenzione.
Prodotto e testato secondo API 608/ISO 17292, ASME B16.34 e API 598. Conforme ad ASME B16.5 (flangia) e ASME Standard B16.10 (faccia a faccia), garantendo la piena compatibilità con i progetti industriali globali.
Il corpo della valvola rinforzato resiste alla pressione pulsante e a forti shock di pressione senza deformarsi. Anti-scoppio incorporato la struttura dello stelo elimina i rischi per la sicurezza dovuti alla sovrappressione.
Viene fornito con una struttura antistatica professionale che conduce continuamente l'elettricità statica generata dall'attrito tra il mezzo e le parti interne. Evita l'accumulo di elettricità statica e il rischio di scintille, garantendo un funzionamento sicuro tubazioni per fluidi infiammabili, esplosivi e gassosi, conformi alle specifiche di sicurezza industriale.
Ottimizzato per scenari di cambio frequente con prestazioni anti-fatica superiori. Riduce i tempi di fermo delle apparecchiature e frequenza di sostituzione, riducendo i costi operativi a lungo termine rispetto alle normali valvole a tenuta singola.
Supporta il logo personalizzato e il design dell'imballaggio tramite laser
Fornire servizi OEM/ODM
Completamente ispezionato prima di lasciare la fabbrica, con rapporto di ispezione di qualità allegato
Servizi aggiuntivi opzionali come protezione anticollisione e imballaggio rinforzato per il trasporto marittimo
ANSI 150LB si riferisce alla classe di pressione ASME Classe 150 utilizzata per la valvola e la sua connessione flangiata. La pressione di esercizio effettiva consentita dipende dalle dimensioni della valvola, dal materiale, dalla temperatura di esercizio e dal valore nominale di pressione-temperatura applicabile.
Gli standard delle flange possono essere selezionati in base al sistema di tubazioni e ai requisiti del progetto. Le configurazioni comuni possono includere flange ASME B16.5, mentre altri standard di flangia possono essere presi in considerazione per applicazioni specifiche.
I materiali comuni del corpo includono acciaio inossidabile 304 e 316, con il grado specifico selezionato in base al mezzo di lavoro, alla temperatura, alla pressione e alle condizioni di corrosione. Altre combinazioni di materiali possono essere disponibili su richiesta.
The valve can be used for water, oil, gas and other compatible industrial fluids. Il corpo della valvola, la sfera, la sede e i materiali di tenuta devono essere selezionati in base alla compatibilità chimica, alla pressione e alla temperatura del mezzo effettivo.
L'intervallo di temperatura applicabile dipende dai materiali della valvola, dal materiale della sede e dal valore nominale di pressione-temperatura. La temperatura operativa effettiva deve essere confermata quando si seleziona la valvola per garantire che la configurazione sia adatta alle condizioni di servizio previste.
SÌ. La valvola a sfera flangiata può essere configurata per il funzionamento manuale, pneumatico o elettrico a seconda delle dimensioni della valvola, della coppia operativa richiesta e del sistema di controllo. L'attuatore deve essere adattato correttamente alla valvola e alle effettive condizioni operative.
Le informazioni chiave per la selezione includono la dimensione nominale della valvola, la classe di pressione, lo standard della flangia, il mezzo di lavoro, la pressione di esercizio, la temperatura, il materiale richiesto e il metodo operativo. Anche i disegni della pipeline o i dettagli dell'applicazione possono aiutare a determinare la configurazione appropriata.
SÌ. È possibile selezionare i tipi di materiali, le specifiche della flangia, i materiali della sede e di tenuta, il funzionamento della valvola e altri dettagli di configurazione in base ai requisiti del progetto. I disegni o le specifiche tecniche possono essere esaminati prima della produzione.
