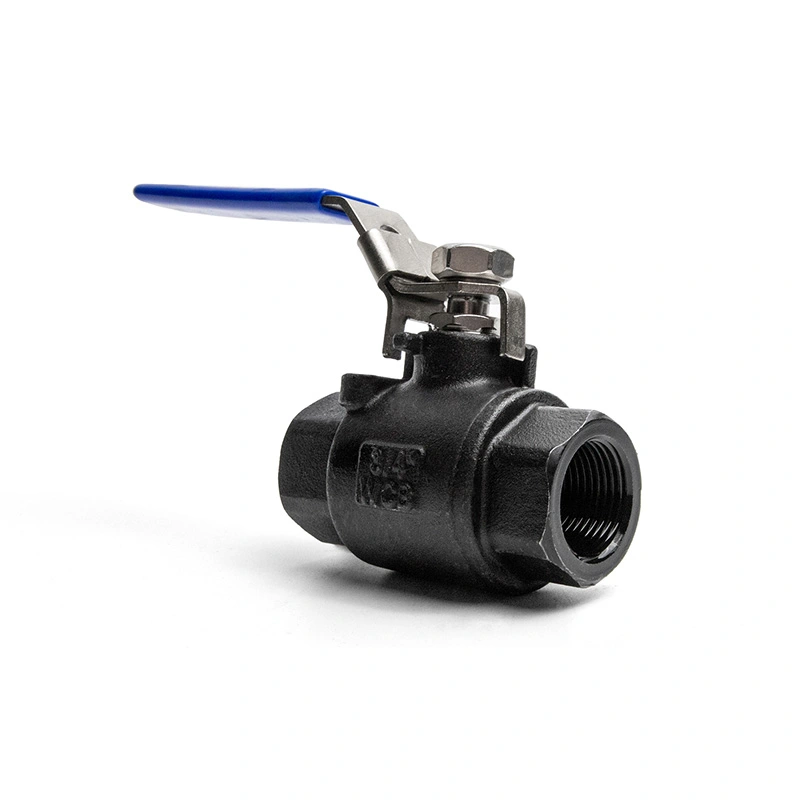

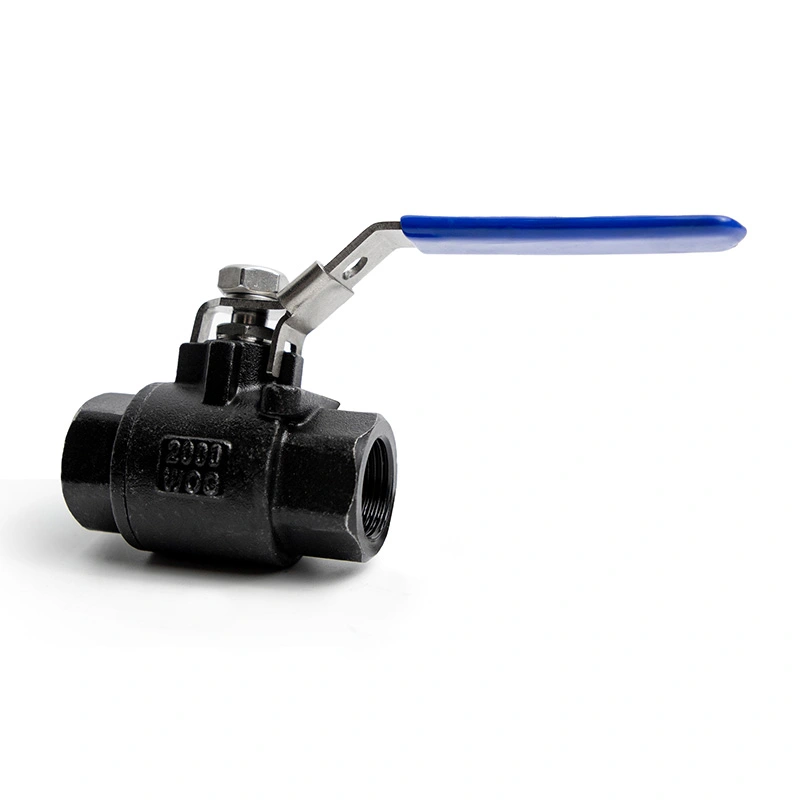

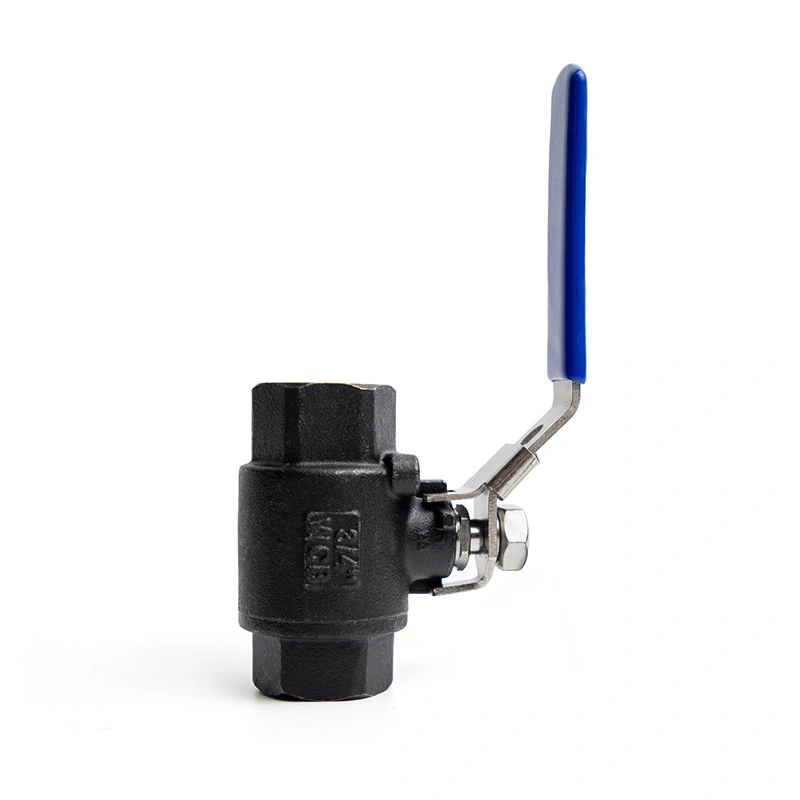

Valvola a sfera in acciaio al carbonio 2 pezzi 2000WOG con dispositivo di bloccaggio

La valvola a sfera in acciaio al carbonio Shangtai 2PC 2000WOG con dispositivo di bloccaggio è progettata per un controllo on/off affidabile in condotte industriali ad alta pressione. Con una capacità di pressione fino a 1975 PSI, questa valvola è adatta per applicazioni impegnative con acqua, petrolio, gas, aria compressa e fluidi industriali compatibili in condizioni non soggette a shock.

La struttura del corpo in due pezzi rende la valvola più facile da riparare rispetto a molti modelli monopezzo. Quando la manutenzione è necessario, la valvola può essere smontata più comodamente, consentendo la sostituzione delle sedi e dei componenti di tenuta prolungare la durata e ridurre i costi di sostituzione.

Per garantire una qualità costante, la valvola viene ispezionata attraverso quattro fasi di controllo qualità, dal corpo grezzo al pezzo grezzo prodotto finito:

Ispezione del pezzo grezzo del corpo: controlla l'aspetto, le dimensioni e le condizioni del materiale.

Ispezione della lavorazione: verifica filettature, superfici di tenuta, precisione del foro e dimensioni della chiave.

Ispezione dell'assemblaggio: controlla sfera, sedi, stelo, anelli di tenuta, maniglia e dispositivo di bloccaggio.

Ispezione finale: comprende test di pressione, test di tenuta, test di funzionamento, marcatura e ispezione dell'imballaggio.

Questo rigoroso processo di qualità aiuta a migliorare la coerenza dei prodotti, a ridurre i tassi di difetti e a fornire prodotti più affidabili valvole per clienti industriali.

*N: La filettatura termina secondo ANSI B 2.1 NPT
*B: La filettatura termina secondo BS21 BSP

Principio di funzionamento della valvola

Una valvola a sfera controlla il flusso ruotando una sfera forata con precisione all'interno del corpo valvola.

Posizione aperta

Quando la maniglia è parallela alla tubazione, il foro attraverso la sfera è allineato con il tubo. Il fluido passa attraverso la valvola con bassa resistenza al flusso.

Posizione chiusa

Quando la maniglia viene ruotata di 90 gradi, il lato solido della sfera blocca il percorso del flusso. I sedili premono contro il sfera per creare una tenuta ermetica.

Funzione di blocco

Dopo che la valvola è stata aperta o chiusa, il dispositivo di bloccaggio può garantire la posizione della maniglia. Questo aiuta a prevenire malfunzionamento, funzionamento non autorizzato o movimento accidentale causato da vibrazioni.

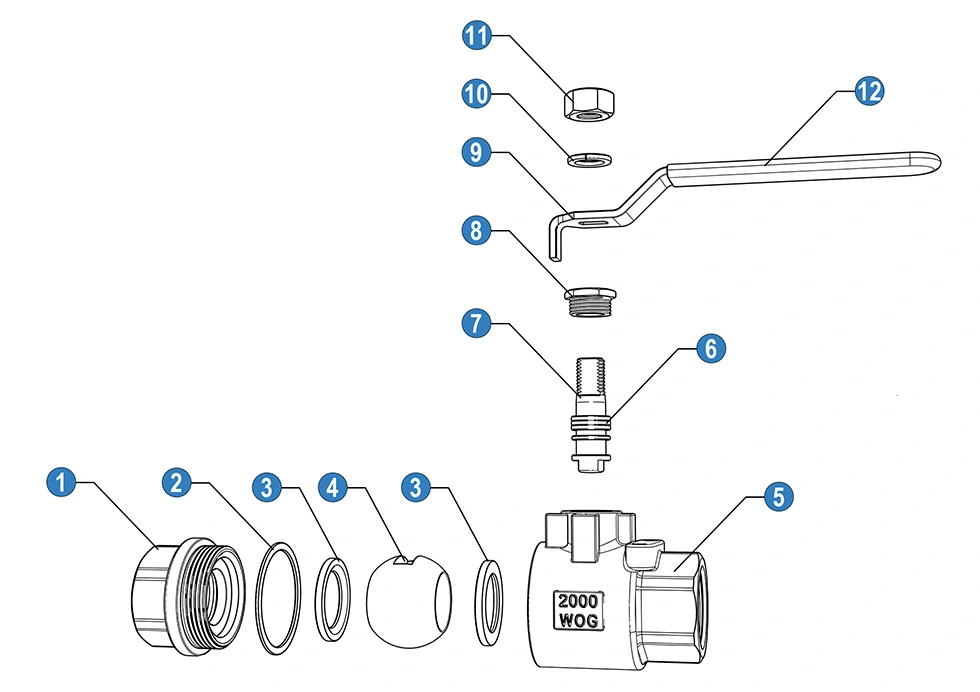

Design di manutenzione in due pezzi

Il corpo in due pezzi consente uno smontaggio più semplice rispetto ad una valvola monopezzo. Sedi, guarnizioni e relative parti di tenuta può essere ispezionato o sostituito quando necessario, contribuendo a prolungare la durata operativa della valvola.

Nota: le valvole a sfera sono progettate principalmente per il servizio completamente aperto o completamente chiuso. La limitazione a lungo termine non è consigliata perché potrebbe danneggiare la sfera e le sedi.

Industrie applicabili e ragioni

Nota di selezione: l'acciaio al carbonio è resistente ed economico, ma non è la scelta migliore per fluidi altamente corrosivi. Per prodotti chimici corrosivi o ambienti marini, è necessario prendere in considerazione opzioni in acciaio inossidabile o materiali speciali.
