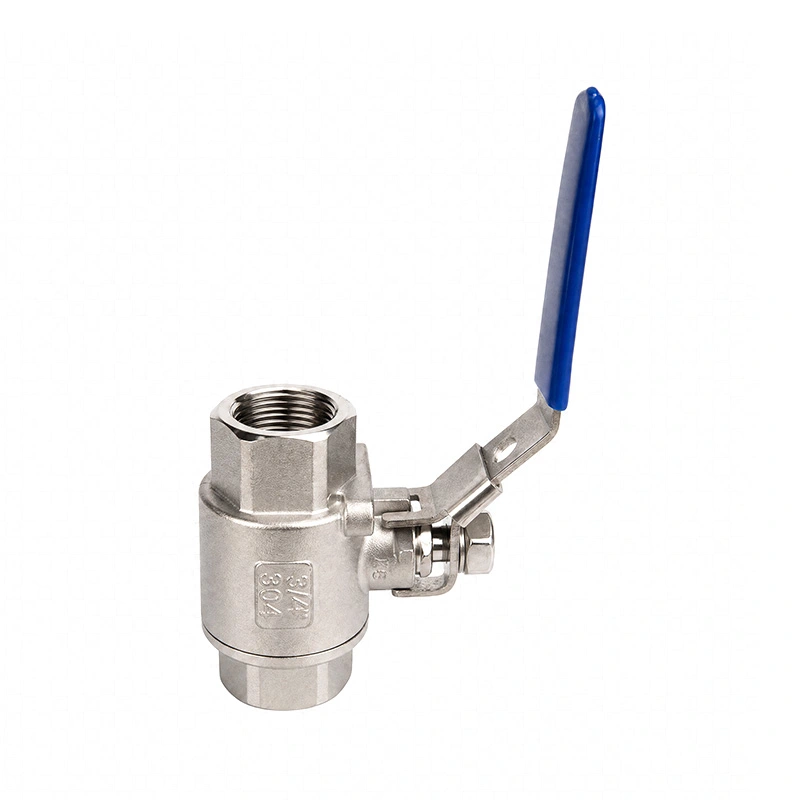

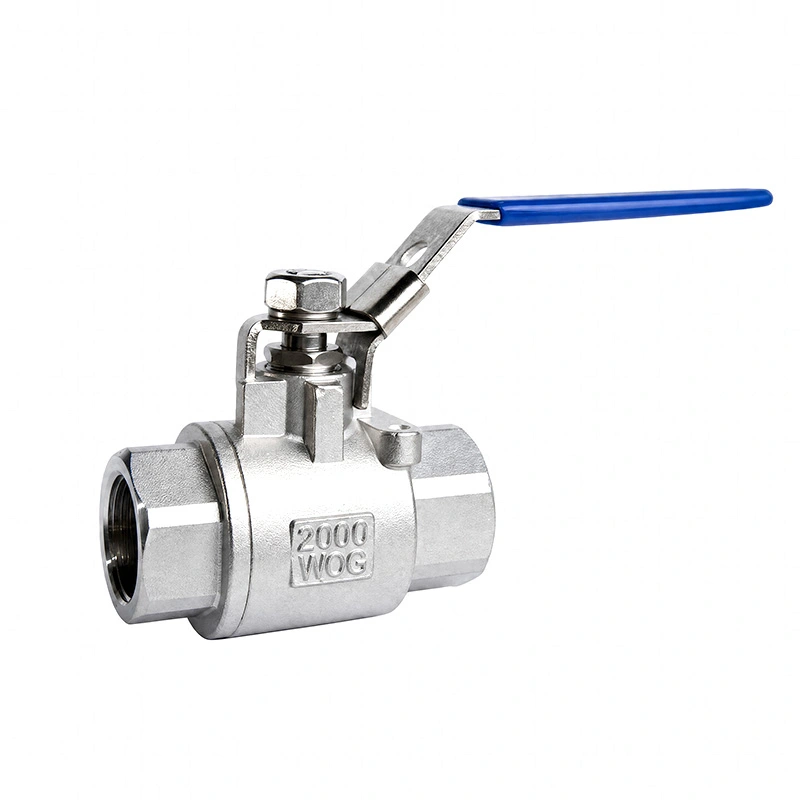

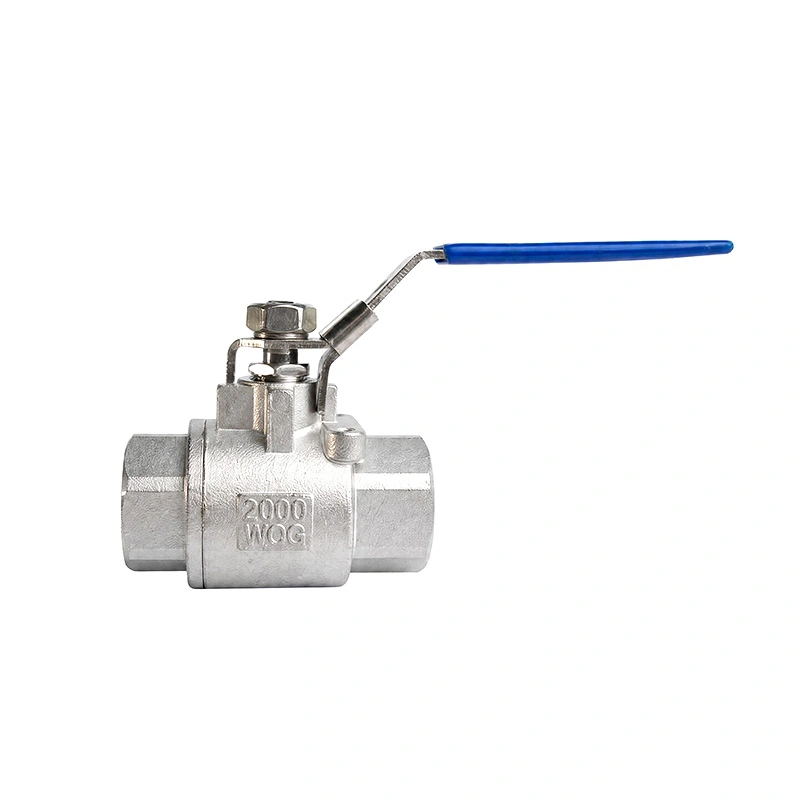

Valvola a sfera 2PC 2000WOG con dispositivo di bloccaggio

La valvola a sfera Shangtai 2PC 2000WOG con dispositivo di bloccaggio è progettata per applicazioni di intercettazione in cui una pressione più elevata sono richiesti capacità e funzionamento controllato della maniglia. Il corpo valvola in due pezzi, maniglia di bloccaggio e filettata connessione lo rendono adatto a una vasta gamma di sistemi di controllo dei fluidi industriali.

La valvola viene comunemente utilizzata con acqua, olio, gas, aria compressa e altri fluidi compatibili in condizioni adeguate senza shock condizioni di servizio. La sua classificazione di 2000 WOG fornisce un intervallo di pressione più elevato rispetto alle valvole a sfera a bassa pressione standard, mentre il dispositivo di bloccaggio aiuta a mantenere la maniglia nella posizione di apertura o chiusura selezionata.

Rispetto ad alcuni modelli di valvole a sfera forgiate, questo modello fornisce un'alternativa per le applicazioni in cui il i requisiti di pressione, temperatura, materiali e connessione specificati rientrano nelle condizioni nominali della valvola. Per applicazioni intorno a 1200 PSI, la valvola può essere presa in considerazione in base alle condizioni di lavoro effettive e alla sicurezza richiesta margine.

Shangtai Valve produce questa valvola a sfera e gestisce il processo di produzione e ispezione in fabbrica. Il la valvola è prodotta secondo i requisiti ISO 17292 e API 608, con test e ispezioni basati su API 598. Sono disponibili i certificati CE e ISO 9001.

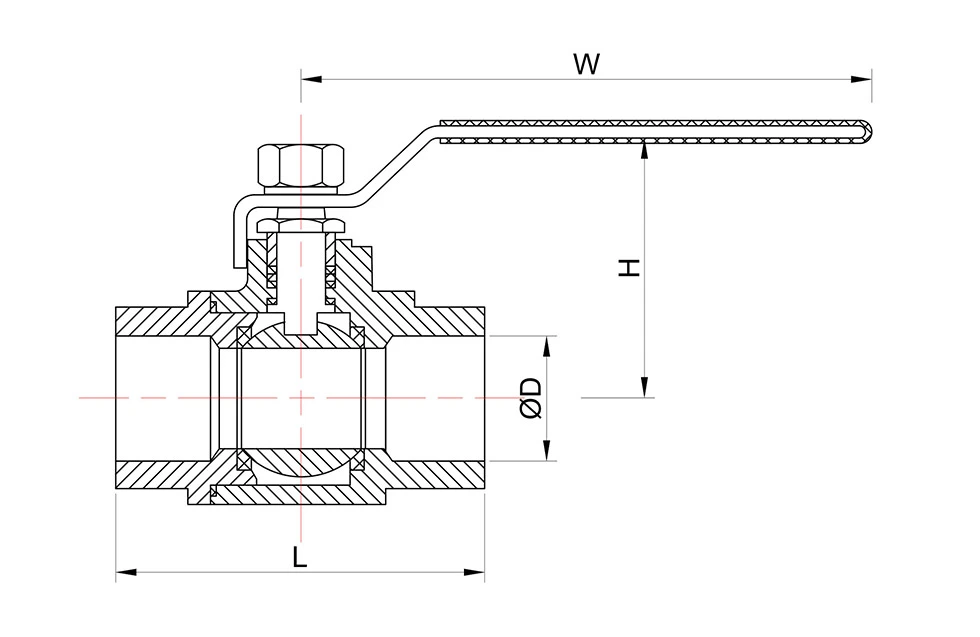

Dimensioni principali

* N: Estremità della filettatura secondo ANSl B 2.1 NPT
* B: estremità filettate conformi a BS21 BSP

Applicazioni

Questa valvola a sfera viene utilizzata in sistemi e apparecchiature di controllo dei fluidi industriali in cui è presente un servizio di intercettazione filettato richiesto. Le applicazioni tipiche includono:

Sistemi di trattamento dell'acqua

Oleodotti e gasdotti

Lavorazione chimica

Sistemi di aria compressa

Attrezzature industriali

Sistemi HVAC

Applicazioni marine

Sistemi generali di controllo dei fluidi

Attrezzatura montata su skid

Manutenzione macchinari e impianti

La valvola può essere utilizzata con acqua, olio, gas e altri fluidi compatibili entro la pressione e la temperatura specificate gamma. Per mezzi corrosivi, fluidi speciali o condizioni al di fuori dei valori nominali elencati, il materiale e la valvola la configurazione deve essere confermata prima della selezione.

Caratteristiche principali

Valutazione di pressione 2000WOG

La classificazione 2000WOG fornisce una capacità di pressione maggiore rispetto alle valvole a sfera a bassa pressione standard. Il reale la pressione di esercizio consentita dipende dalle dimensioni della valvola, dalla temperatura, dal fluido e dai valori di pressione-temperatura applicabili.

Maniglia di bloccaggio

Il dispositivo di bloccaggio consente di fissare la maniglia nella posizione selezionata, contribuendo a ridurre la valvola involontaria funzionamento durante l'uso e la manutenzione.

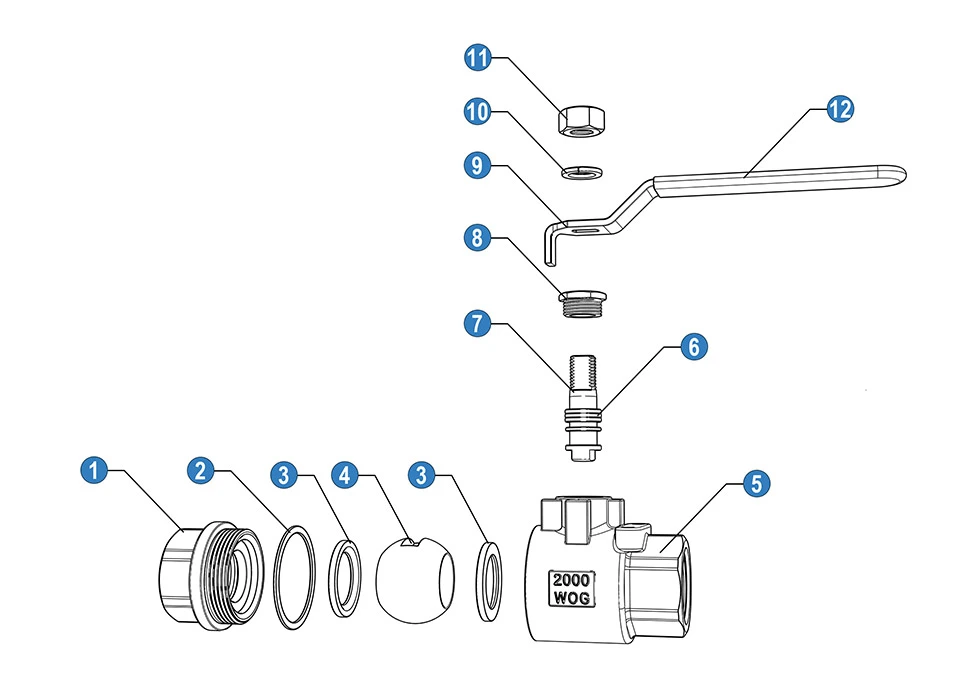

Corpo valvola in due pezzi

La struttura del corpo in due pezzi fornisce una configurazione pratica per sistemi di tubazioni industriali filettate e applicazioni di spegnimento.

Costruzione in acciaio inossidabile

La configurazione elencata utilizza ASTM A351 CF8M (316) per il corpo, ASTM A182 F316 per sfera e stelo e RPTFE per il sedile. Altre opzioni di materiale sono disponibili su richiesta.

Connessioni filettate

Sono disponibili gli standard di filettatura NPT e BSP. La connessione appropriata deve essere selezionata in base all'esistente sistema di tubazioni e requisiti di installazione.

Standard di produzione e test

La valvola è progettata e prodotta secondo i requisiti ISO 17292 e API 608, con ispezione e collaudo basato su API 598. I valori nominali di pressione-temperatura fanno riferimento ad ASME B16.34.

Produzione e ispezione in fabbrica

Shangtai Valve realizza il prodotto e gestisce la produzione, l'assemblaggio e l'ispezione in fabbrica. Ispezione comprende controlli dimensionali, di assemblaggio e di pressione o di tenuta secondo i requisiti applicabili in precedenza spedizione.

Domande frequenti

Q1: Cosa significa 2000WOG per una valvola a sfera 2000WOG 2PC con dispositivo di bloccaggio?

2000WOG si riferisce alla pressione nominale per il servizio di acqua, petrolio e gas in condizioni idonee e non soggette a shock. Il reale la pressione di esercizio consentita deve essere confermata in base alle dimensioni della valvola, alla temperatura, al mezzo e a quanto applicabile valutazione pressione-temperatura.

Q2: Qual è lo scopo del dispositivo di blocco?

Il dispositivo di bloccaggio aiuta a mantenere la maniglia della valvola nella posizione aperta o chiusa selezionata e riduce il rischio di funzionamento involontario durante l'uso o la manutenzione.

Q3: È possibile utilizzare questa valvola al posto di una valvola a sfera forgiata?

Può essere preso in considerazione quando le specifiche di pressione, temperatura, materiale e connessione della valvola soddisfano il servizio requisiti. Per applicazioni ad alta pressione, alta temperatura o critiche, le condizioni operative dovrebbero essere confermato prima della selezione.

Q4: Quali supporti può gestire questa valvola a sfera?

Viene comunemente utilizzato con acqua, olio, gas, aria compressa e altri fluidi industriali compatibili. Per corrosivo o mezzi speciali, è necessario fornire le informazioni sul fluido per confermare i materiali adatti e la configurazione della valvola.

Q5: Quali standard vengono utilizzati per questa valvola?

La valvola è prodotta secondo i requisiti ISO 17292 e API 608. L'ispezione e i test si basano sull'API 598, mentre i valori di pressione-temperatura fanno riferimento ad ASME B16.34.

Q6: disponi di certificati CE e ISO 9001?

SÌ. Sono disponibili i certificati CE e ISO 9001. La documentazione pertinente può essere fornita in base al prodotto e requisiti dell'ordine.

Q7: sei il produttore?

SÌ. Shangtai Valve produce la valvola e gestisce i relativi processi di produzione, assemblaggio e ispezione la sua fabbrica a Wenzhou, in Cina.
