Valvole a sfera 2 pezzi

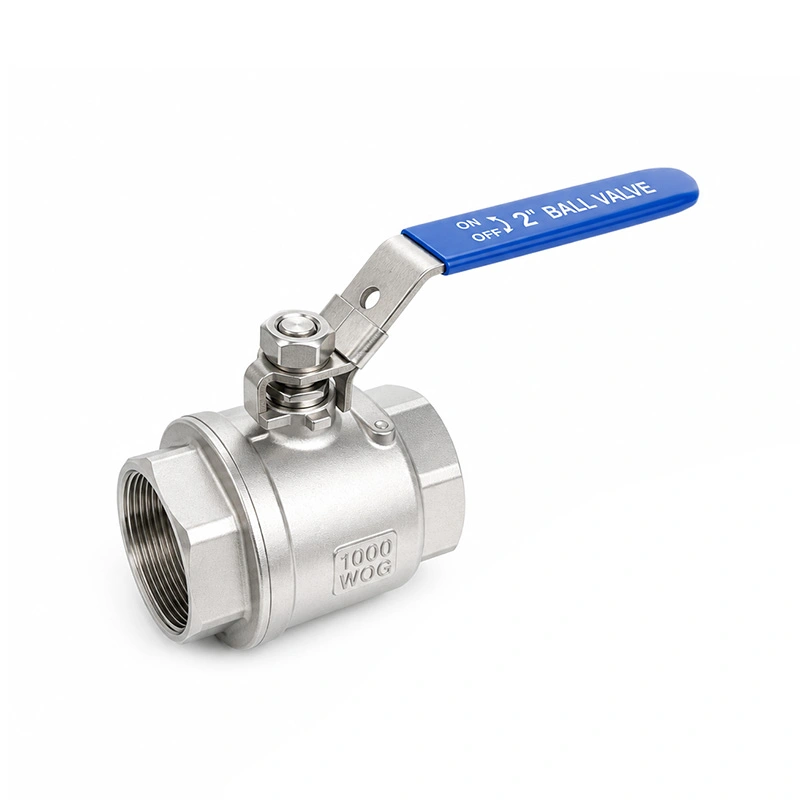

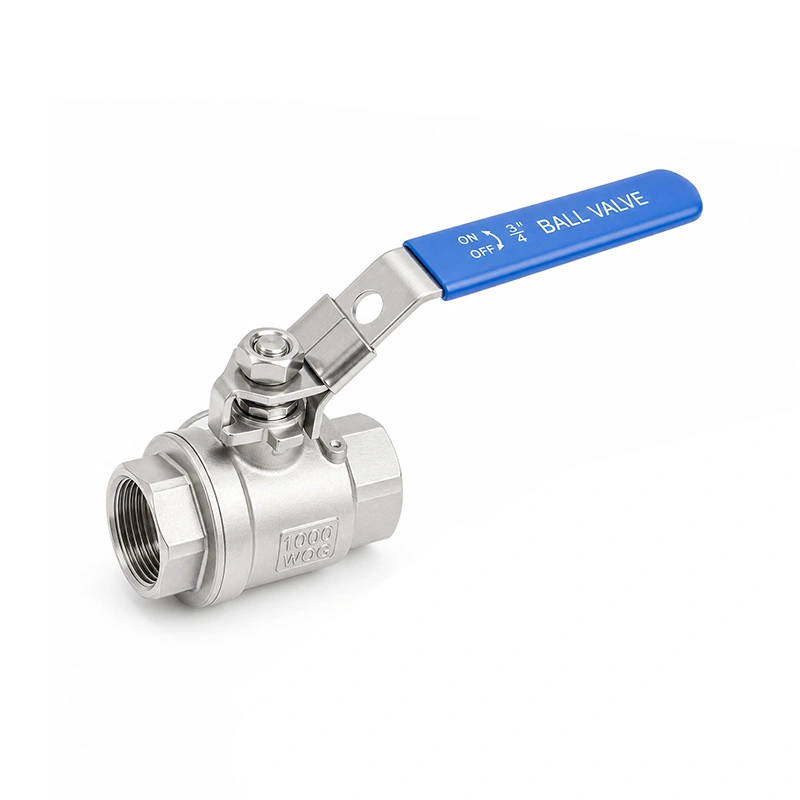

Valvola a sfera 2PC con dispositivo di bloccaggio
Shangtai Valve è un produttore di valvole a sfera in Cina, specializzato nella progettazione e produzione di valvole industriali. Se stai acquistando una valvola a sfera 2PC con dispositivo di bloccaggio dalla Cina, possiamo fornire configurazioni della valvola in base alle specifiche richieste e alle condizioni di applicazione.
Ad oggi, Shangtai ha lavorato con più di 300 clienti in Europa e America, inclusi oltre 50 clienti a lungo termine. La nostra clientela copre diverse tipologie di attività, dalle piccole officine agli stabilimenti industriali.
Supportiamo anche requisiti di valvole personalizzate, inclusi materiali, tipi di connessione e altre specifiche di prodotto.
Ad oggi, Shangtai ha lavorato con più di 300 clienti in Europa e America, inclusi oltre 50 clienti a lungo termine. La nostra clientela copre diverse tipologie di attività, dalle piccole officine agli stabilimenti industriali.
Supportiamo anche requisiti di valvole personalizzate, inclusi materiali, tipi di connessione e altre specifiche di prodotto.
La nostra valvola a sfera 2PC con dispositivo di bloccaggio adotta un design con filettatura di precisione per una facile installazione e manutenzione è adatto a condizioni di lavoro con aperture e chiusure frequenti e a tutti i tipi di sistemi di fluidi industriali. Grazie alla struttura divisa in due pezzi, gli anelli di tenuta interni e altri pezzi di ricambio possono essere sostituiti singolarmente senza sostituire l'intero corpo della valvola, prolungando la durata utile e riducendo i costi operativi.
Dotata di un dispositivo di blocco apertura-chiusura integrato, questa valvola previene efficacemente l'azionamento accidentale e conseguenti perdite di apparecchiature in caso di cicli frequenti, rendendolo un componente ideale per il controllo delle condutture. Forniamo molteplici opzioni di materiali tra cui acciaio inossidabile 304, acciaio inossidabile 316 e acciaio al carbonio, con dimensioni variabili da 1/4 di pollice a 6 pollici per soddisfare le specifiche della pipeline.
Questa valvola a sfera con serratura in 2 pezzi possiede certificazioni internazionali tra cui ISO9001 e CE per soddisfare pienamente le tue esigenze rigorosi standard di qualità.
La sicurezza è il nostro principio fondamentale di progettazione, riflesso nella struttura dello stelo anti-esplosione. Se cerchi la qualità premium accoppiato con la competitività dei costi, questa valvola è la nostra sincera raccomandazione.
Dimensioni principali
| Misurare | 1/4 di pollice - 6 pollici |
| Classe di pressione | CL150 |
| Filettatura standard | NPT, BSP |
| Pressione massima | 285PSI |
| Standard di progettazione e produzione | ASME B16.34 |
| Test e ispezione | API598 |
| Progettazione speciale | Dispositivo di bloccaggio, stelo anti-esplosione |
| Intervallo di temperatura | -25℃~150℃ |
| Materiale del corpo | ASTM A351 CF8M（316） |
| Materiale della palla | ASTM A182 F316 |
| Materiale dello stelo | ASTM A182 F316 |
| Materiale del sedile | RPTFE(PTFE+15%fv) |
| Opzioni | Altri materiali sono disponibili su richiesta. |

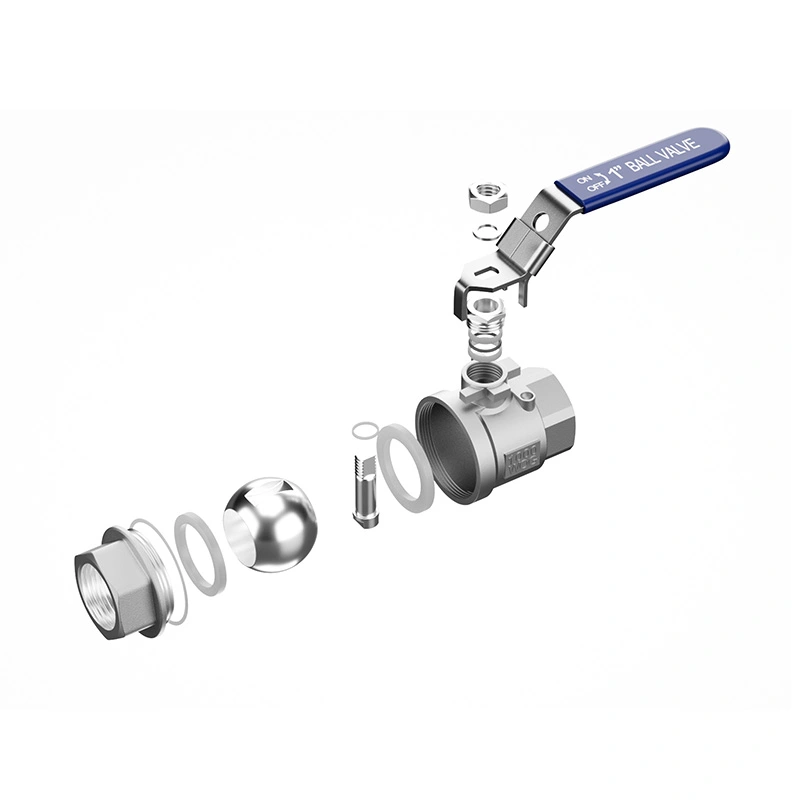

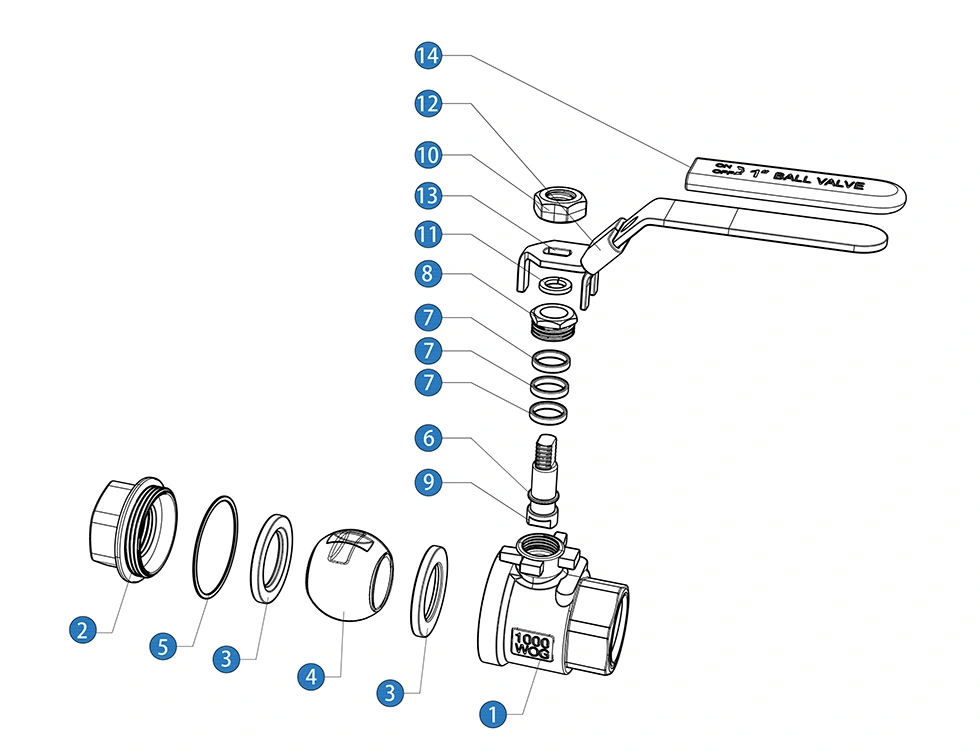

Parametri del prodotto
| NO | NOme | Materiale(*N/B) | |
| 1 | Corpo | SS316 | SS304 |
| 2 | Cap | SS316 | SS304 |
| 3 | Sedile a sfera | PTFE | PTFE |
| 4 | Palla | SS316 | SS304 |
| 5 | Guarnizione | PTFE | PTFE |
| 6 | Anello di attrito | PTFE | PTFE |
| 7 | Imballaggio dello stelo | PTFE | PTFE |
| 8 | Ghiandola | SS316 | SS304 |
| 9 | Gambo | SS316 | SS304 |
| 10 | NOce | SS304 | SS304 |
| 11 | Rondella elastica | SS304 | SS304 |
| 12 | Dispositivo di bloccaggio | SS304 | SS304 |
| 13 | Maniglia | SS | SS |
| 14 | Manicotto della maniglia | PVC | PVC |
* N: estremità della filettatura conformi ad ANSI B 2.1 NPT
* B: estremità filettate conformi a BS21 BSP

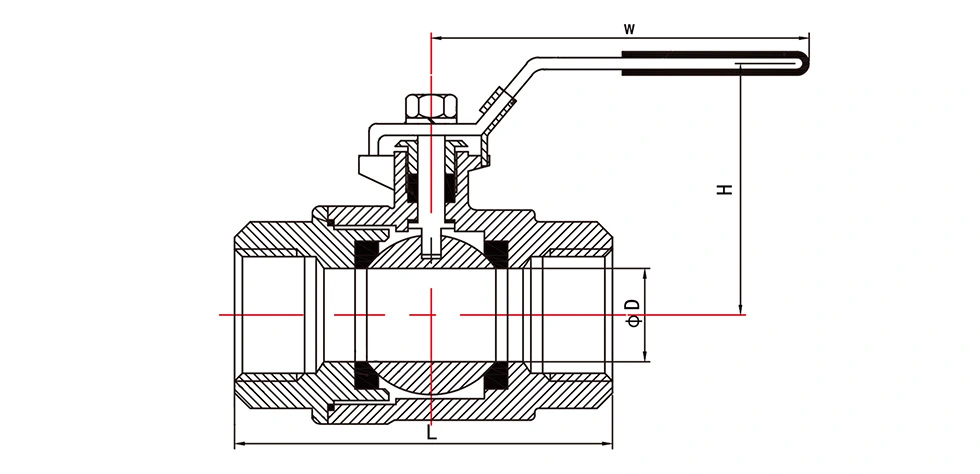

Dimensioni generali:
| Misurare | Dimensioni (mm) | Peso (g) | |||
| D | W | H | L(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
VALORI Kv
Kv (m3/h) = Portata d'acqua in metri cubi all'ora che genererà una caduta di pressione di 1 bar attraverso la valvola
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
Vantaggi
Questa valvola a sfera è perfettamente adatta per linee di produzione che consentono brevi tempi di fermo per la manutenzione ordinaria.
Vantaggi delle valvole a sfera con serratura in 2 pezzi rispetto alle valvole a sfera in un unico pezzo
Il design a passaggio totale offre una resistenza al flusso ridotta al minimo
Diverse opzioni di connessione terminale per adattarsi a un'ampia gamma di condizioni di lavoro
Modelli ad alta pressione disponibili con capacità di pressione massima superiore
Vantaggi delle valvole a sfera con serratura in 2 pezzi rispetto alle valvole a sfera in 3 pezzi
Grandi scorte pronte e tempi di produzione più brevi
Prezzi più competitivi per ordini all'ingrosso all'ingrosso
Perché scegliere Shangtai
Certificazioni complete
Le nostre valvole sono prodotte secondo gli standard ASME B16.34 e possiedono numerose certificazioni principali, tra cui ISO9001 e CE.
Design del prodotto per carichi più pesanti
Le nostre valvole utilizzano più materiale e pareti del corpo più spesse rispetto a molti prodotti comuni sul mercato.
Risposta rapida
Il nostro staff tecnico è a disposizione 24 ore su 24. Contattaci in qualsiasi momento per problemi urgenti.
Consegna globale veloce
La spedizione viene organizzata solo dopo che la produzione è stata completata e tutti i test soddisfano gli standard pertinenti. Una struttura ben consolidata il sistema logistico garantisce consegne rapide in tutto il mondo.
Domande frequenti
Qual è la pressione massima di questa valvola a sfera?
La pressione massima nominale è 6,3 MPa.
Qual è la resistenza massima alla temperatura di questa valvola a sfera?
La resistenza massima alla temperatura è di 280°C, a seconda dei materiali della valvola e delle condizioni operative.
Che tipo di imballaggio viene utilizzato per le valvole?
Ogni valvola è imballata in uno spesso cartone ondulato interno, con una custodia di compensato utilizzata come imballaggio esterno protezione durante il trasporto.
È possibile installare verticalmente una valvola a sfera 2PC con dispositivo di bloccaggio?
SÌ. Le valvole a sfera possono generalmente essere installate orizzontalmente o verticalmente, anche con lo stelo rivolto verso l'alto o verso il basso, a condizione che l'installazione sia adatta alla valvola e alle condizioni operative. L'attuatore o la maniglia dovrebbe anche rimanere accessibile per il funzionamento.
Cos'è lo stelo anti-esplosione in una valvola a sfera?
Uno stelo anti-esplosione è progettato per impedire che lo stelo della valvola venga espulso dal corpo valvola dall'interno pressione. Questo design fornisce ulteriore sicurezza per le applicazioni di controllo dei fluidi ad alta pressione.
Le vostre valvole sono coperte da garanzia?
Shangtai fornisce una garanzia di 1 anno e supporto tecnico a vita dopo il periodo di garanzia.
Esiste una quantità minima d'ordine (MOQ)?
Il MOQ varia a seconda del modello della valvola e dei requisiti dell'ordine. Vi preghiamo di contattarci per informazioni specifiche sul MOQ.
