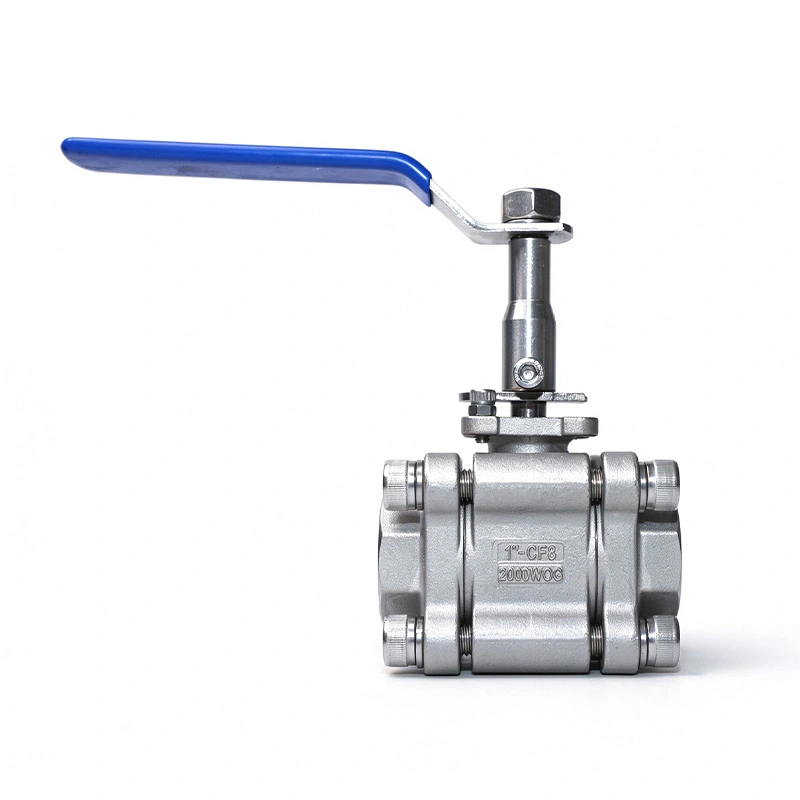

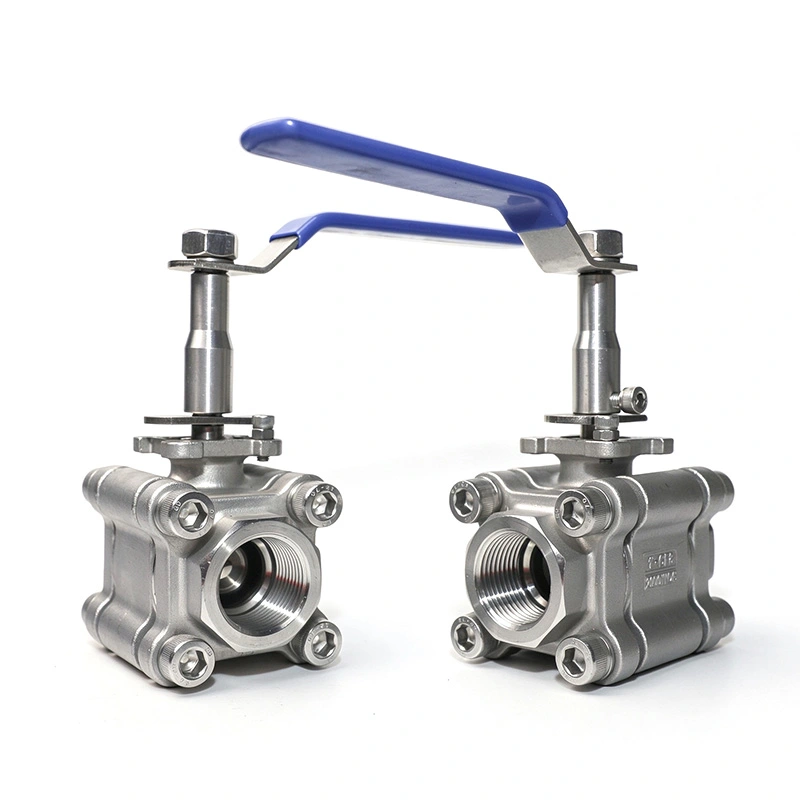

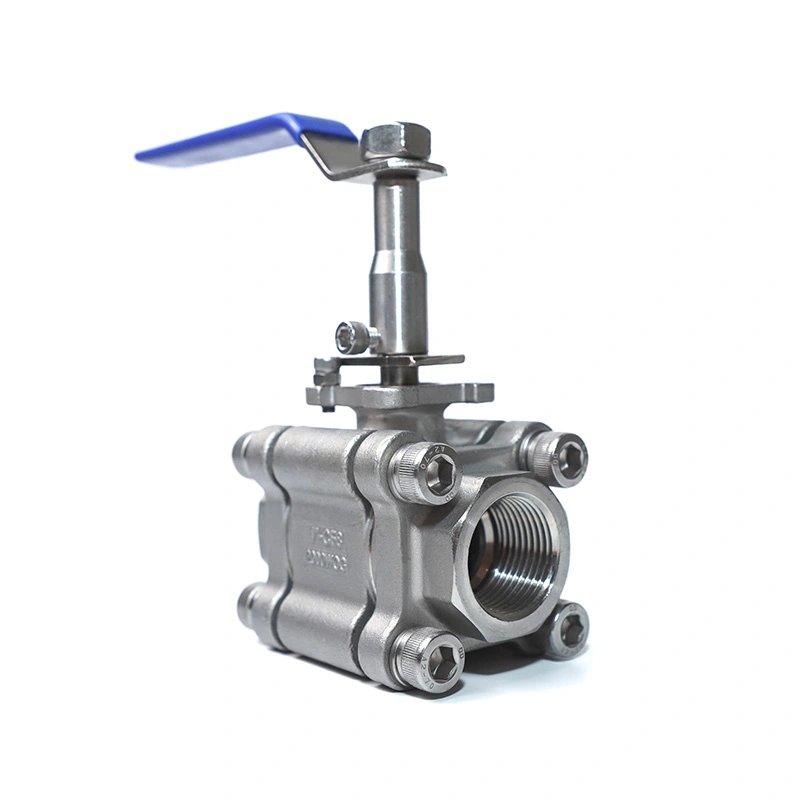

Stelo esteso con valvola a sfera in acciaio inossidabile 3PC 2000WOG

Lo stelo esteso della valvola a sfera in acciaio inossidabile 3PC 2000WOG è progettato per tubazioni isolate, installazioni interrate e altre applicazioni in cui è necessario estendere il punto di funzionamento della valvola. La valvola è dotata di acciaio inossidabile 316 corpo, sfera e stelo, struttura in tre pezzi e connessioni filettate NPT o BSP. Lo stelo esteso consente la la valvola deve essere azionata lontano dalla sezione isolata o interrata della tubazione.

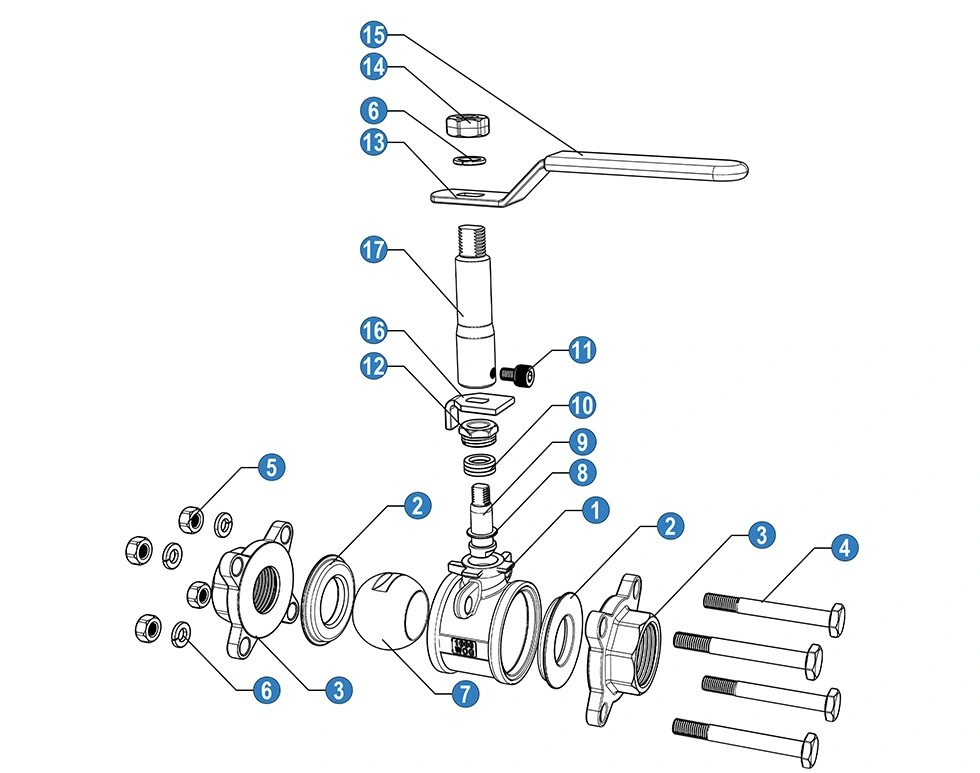

Dimensioni principali

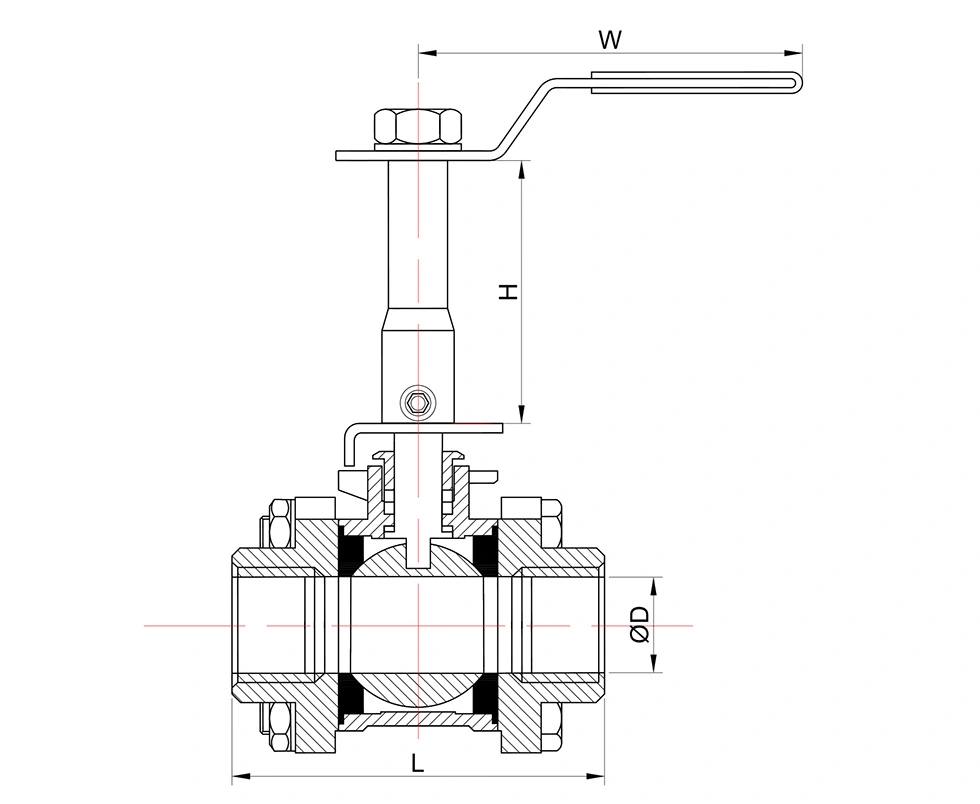

Dimensioni generali:

Caratteristiche principali

1. Stelo esteso per condotte isolate e interrate

Lo stelo esteso posiziona il punto operativo sopra o lontano dall'area di connessione della tubazione. Questa configurazione è utile laddove l'isolamento dei tubi, l'installazione sotterranea o l'accesso limitato rendono difficile il funzionamento di uno stelo standard. Lo stelo utilizza anche una struttura anti-esplosione per il servizio a pressione.

2. Costruzione in acciaio inossidabile 316

Il corpo è realizzato in acciaio inossidabile ASTM A351 CF8M, mentre la sfera e lo stelo utilizzano ASTM A182 F316. Questi materiali forniscono resistenza alla corrosione per applicazioni compatibili con acqua, petrolio, gas e fluidi industriali. Il sedile RPTFE lo è specificato per l'intervallo di temperature e le condizioni di servizio elencati.

3. Corpo in tre pezzi

Il corpo in tre pezzi consente l'accesso ai componenti interni per l'ispezione e la manutenzione. La valvola può essere smontato quando è necessario controllare o sostituire la sede, le guarnizioni o altre parti interne, il che è utile per manutenzione dei sistemi di tubazioni installati.

4. Valutazione della pressione 2000WOG

Lo stelo esteso 2000WOG della valvola a sfera in acciaio inossidabile 3PC è specifico per il controllo del fluido on-off ad alta pressione, con a pressione massima di 1975 PSI elencata nei dati del prodotto. La pressione di esercizio applicabile deve essere confermata in base alle dimensioni della valvola, alla temperatura, al fluido e al relativo valore nominale pressione-temperatura.

Standard e controllo qualità

La valvola è prodotta secondo i requisiti ISO 17292/API 608, con valori di pressione-temperatura indicati secondo ASME B16.34 e test e ispezioni secondo API 598. Il controllo della produzione include il materiale in entrata controlli, prove di pressione, prove di tenuta e ispezione della valvola finita.

È disponibile la documentazione ISO 9001 e CE per le configurazioni di valvole applicabili. Possono anche esserlo rapporti di prova sui materiali forniti in base ai requisiti dell'ordine e della documentazione.

Applicazioni

Lo stelo esteso 2000WOG della valvola a sfera in acciaio inossidabile 3PC può essere utilizzato in sistemi di tubazioni in cui la valvola estesa è richiesta l'operazione, comprese linee di processo isolate, condutture interrate, trattamento delle acque, sistemi di petrolio e gas, lavorazione chimica e controllo generale dei fluidi industriali.

Prima della selezione, controllare il mezzo della tubazione, la pressione operativa, la temperatura, lo standard di connessione e la disponibilità spazio di installazione. È inoltre necessario confermare la compatibilità dei materiali per corpo, sfera, stelo e sede.

Domande frequenti

1. A cosa serve lo stelo esteso?

Lo stelo esteso viene utilizzato per tubazioni isolate, installazioni interrate e altri luoghi in cui la valvola il punto operativo deve essere posizionato lontano dal collegamento della tubazione. Fornisce l'accesso alla valvola senza rimuovendo l'isolamento circostante o esponendo la sezione interrata della tubazione.

2. Quali materiali vengono utilizzati per la valvola?

Il corpo è ASTM A351 CF8M (316), mentre la sfera e lo stelo sono ASTM A182 F316. Il sedile standard è RPTFE (PTFE+15%fv). Altri materiali sono disponibili in base alle condizioni di servizio richieste.

3. Quale intervallo di pressione e temperatura supporta la valvola?

I dati del prodotto indicano una pressione massima di 1975 PSI e un intervallo di temperatura compreso tra -25 ℃ e 150 ℃. Effettivo consentito la pressione dipende dalle dimensioni della valvola, dalla temperatura, dal fluido e dal valore nominale pressione-temperatura applicabile.

4. Quali connessioni filettate sono disponibili?

Le connessioni filettate standard sono NPT e BSP. Altri requisiti di connessione possono essere discussi in base al specifica della conduttura.

5. È possibile personalizzare i materiali e i componenti di tenuta?

SÌ. Altri materiali per corpo, sfera, stelo, sede e tenuta possono essere forniti in base al mezzo operativo, alla pressione e requisiti di temperatura.

6. Quali documenti sono disponibili?

La documentazione applicabile al prodotto può includere rapporti sui test dei materiali, registri di ispezione e ISO 9001 o CE documentazione per la relativa configurazione della valvola.

7. Come viene imballata la valvola per l'esportazione?

Le valvole sono imballate in cartoni ondulati e casse di compensato per la spedizione all'esportazione. L'imballaggio può essere modificato in base alle dimensioni della valvola, alla quantità dell'ordine e ai requisiti di trasporto.
