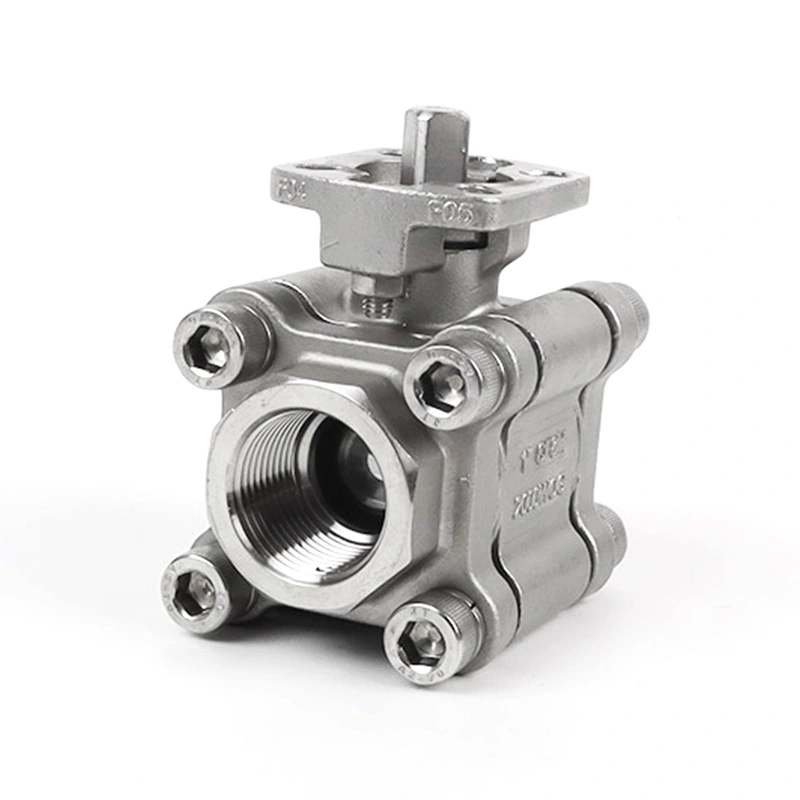

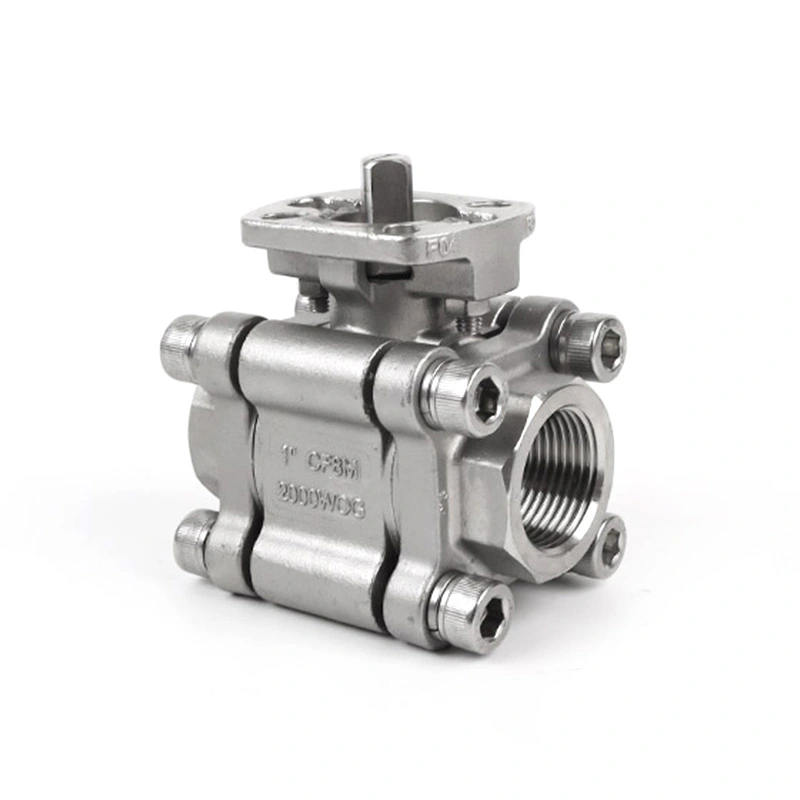

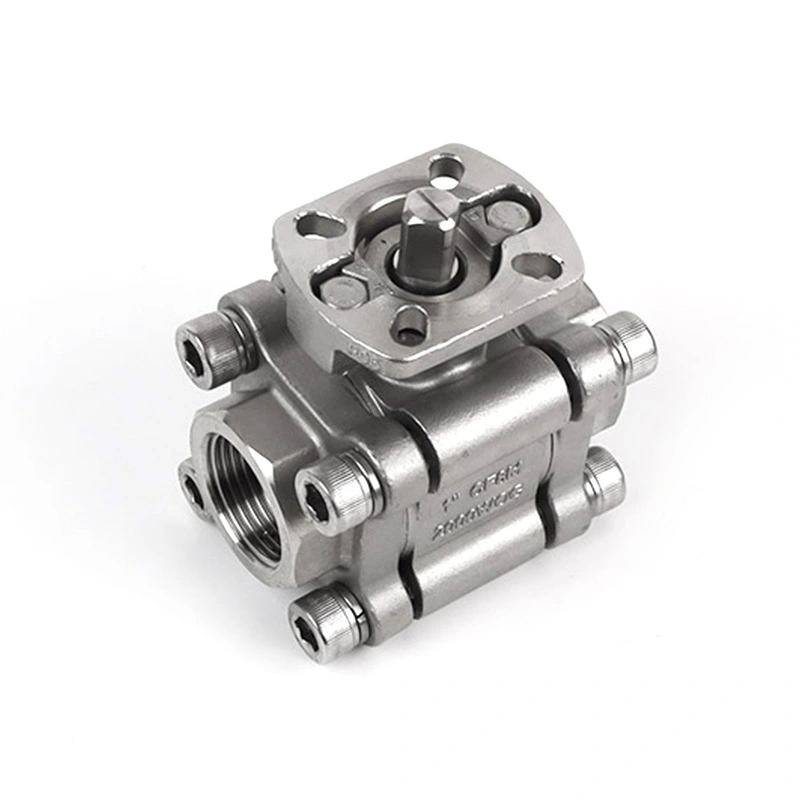

Valvola a sfera 3PC 2000WOG con base ISO 5211 per attuatore

La valvola a sfera Shangtai 3PC 2000WOG con base ISO 5211 per attuatore è una valvola a sfera in acciaio inossidabile in tre pezzi progettata per il servizio on-off manuale o automatizzato. La valvola utilizza un corpo, una sfera e uno stelo in acciaio inossidabile 316, con una base di montaggio ISO 5211 per l'installazione dell'attuatore. È disponibile con connessioni filettate NPT e BSP e può essere configurato per diversi fluidi industriali e condizioni operative.

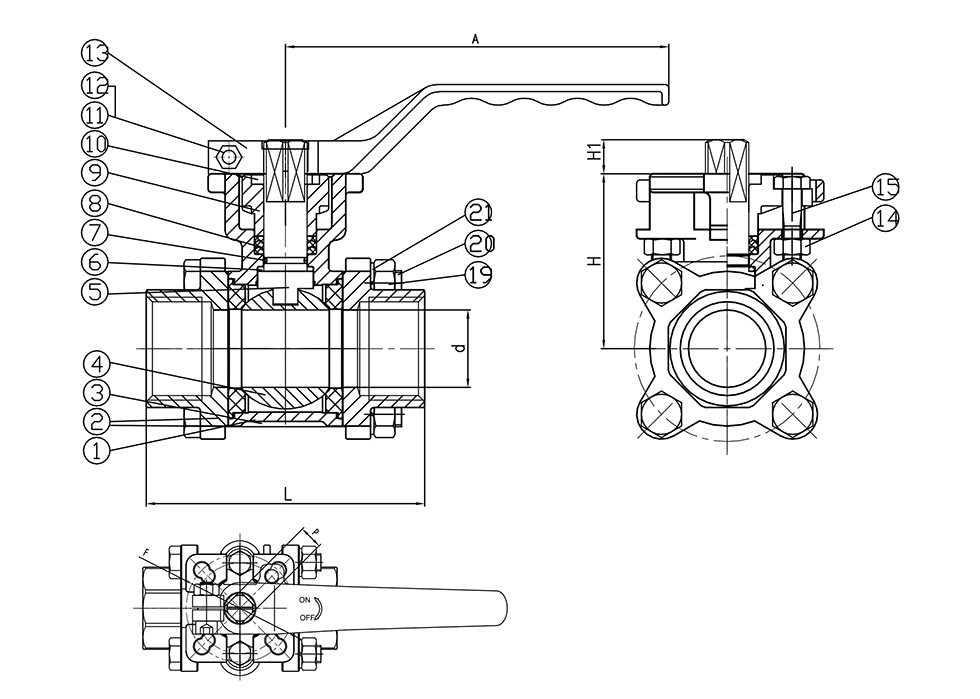

Dimensioni principali

Dimensioni generali:

Montaggio dell'attuatore

La valvola a sfera 3PC 2000WOG con base ISO 5211 per attuatore è configurata con una base di montaggio ISO 5211 per l'installazione dell'attuatore. Le dimensioni di montaggio indicate nella tabella delle dimensioni generali, comprese F e P, possono essere utilizzate per verificare la compatibilità dell'attuatore. L'attuatore richiesto deve essere selezionato in base alle dimensioni della valvola, alla coppia operativa e ai requisiti del sistema.

Il corpo in tre pezzi fornisce l'accesso ai componenti interni della valvola quando è necessaria l'ispezione o la sostituzione. La struttura in acciaio inossidabile e la configurazione della sede in RPTFE possono essere selezionate per fluidi industriali e condizioni operative compatibili.

Applicazioni

Questa valvola può essere utilizzata per il controllo on-off dei fluidi nei sistemi di tubazioni industriali, tra cui il trattamento dell'acqua, il servizio di petrolio e gas, il trattamento chimico, l'aria compressa, i pattini delle apparecchiature e le tubazioni di processo generali. La compatibilità dei fluidi deve essere confermata dai materiali del corpo, della sede e della guarnizione prima della selezione.

Per i sistemi automatizzati, la valvola a sfera 3PC 2000WOG con base ISO 5211 per attuatore può essere abbinata a un attuatore pneumatico o elettrico adatto in base al metodo di controllo e alla coppia operativa richiesti.

Precauzioni per l'uso

1. Prima dell'installazione, verificare che i valori nominali di pressione e temperatura della valvola siano adatti alle condizioni operative effettive.

2. Controllare le dimensioni di montaggio e l'interfaccia dell'attuatore prima di selezionare un attuatore.

3. Selezionare la sede della valvola, le guarnizioni e gli altri componenti a contatto con il fluido in base al mezzo di lavoro e alla temperatura.

4. Evitare urti o forze esterne eccessive sul corpo della valvola, sulla maniglia e sui collegamenti filettati.

5. L'installazione, il montaggio dell'attuatore e la manutenzione devono essere eseguiti secondo le procedure applicabili per valvola e tubazione.

Spedizione e imballaggio

Le valvole sono imballate in cartoni ondulati e casse di compensato per la spedizione all'esportazione. Le specifiche dell'imballaggio possono essere modificate in base alle dimensioni della valvola, alla quantità dell'ordine e ai requisiti di trasporto.

Domande frequenti

1. Qual è la pressione di esercizio massima della valvola a sfera 3PC 2000WOG con base ISO 5211 per attuatore?

La pressione massima indicata è 1975 PSI. La pressione di esercizio consentita deve essere confermata in base alle dimensioni della valvola, alla temperatura, al mezzo e al valore nominale pressione-temperatura applicabile.

2. Qual è lo scopo della base ISO 5211?

La base ISO 5211 fornisce un'interfaccia di montaggio dell'attuatore standardizzata. Prima dell'installazione, verificare la dimensione dell'attuatore e le dimensioni di montaggio rispetto alle dimensioni F e P della valvola.

3. Quali materiali vengono utilizzati per la valvola?

La configurazione principale utilizza CF8M per il corpo e il cappuccio, 316 per la sfera e lo stelo, RPTFE per la sede e PTFE, Viton e acciaio inossidabile 304 per gli altri componenti elencati.

4. La valvola può essere utilizzata con attuatori pneumatici o elettrici?

SÌ. La valvola può essere configurata per il funzionamento dell'attuatore. L'attuatore deve essere selezionato in base alle dimensioni della valvola, alla coppia operativa, all'interfaccia di montaggio e ai requisiti di controllo.

5. Quali standard di connessione sono disponibili?

Le opzioni di connessione elencate sono estremità filettate NPT e BSP. La connessione applicabile deve essere confermata al momento dell'ordine.

6. Possono essere forniti altri materiali?

SÌ. Altri materiali sono disponibili su richiesta, in base alla pressione, alla temperatura, al fluido e alla configurazione dei componenti richiesti.
