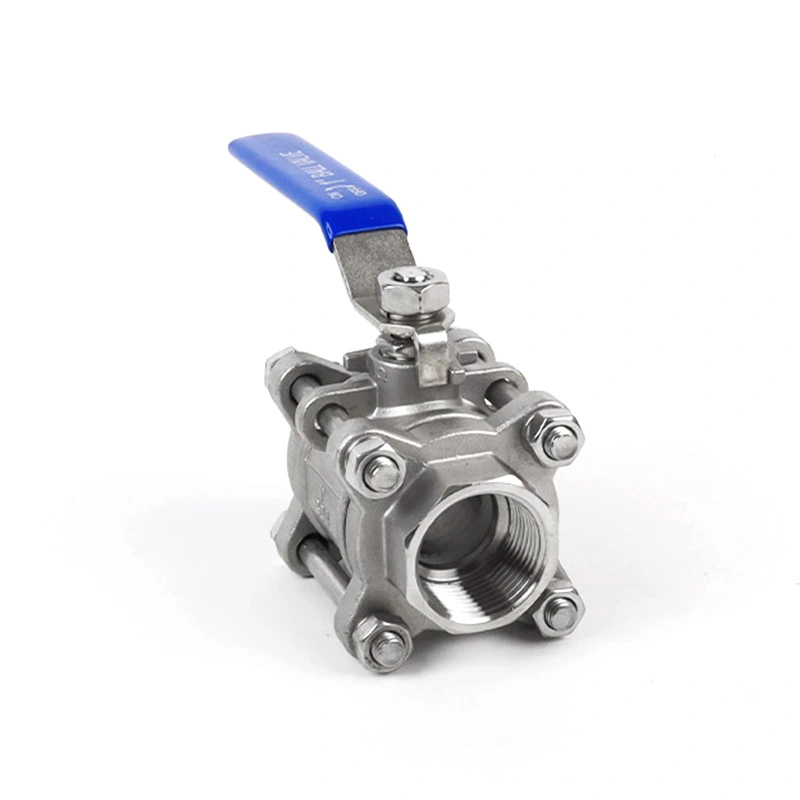

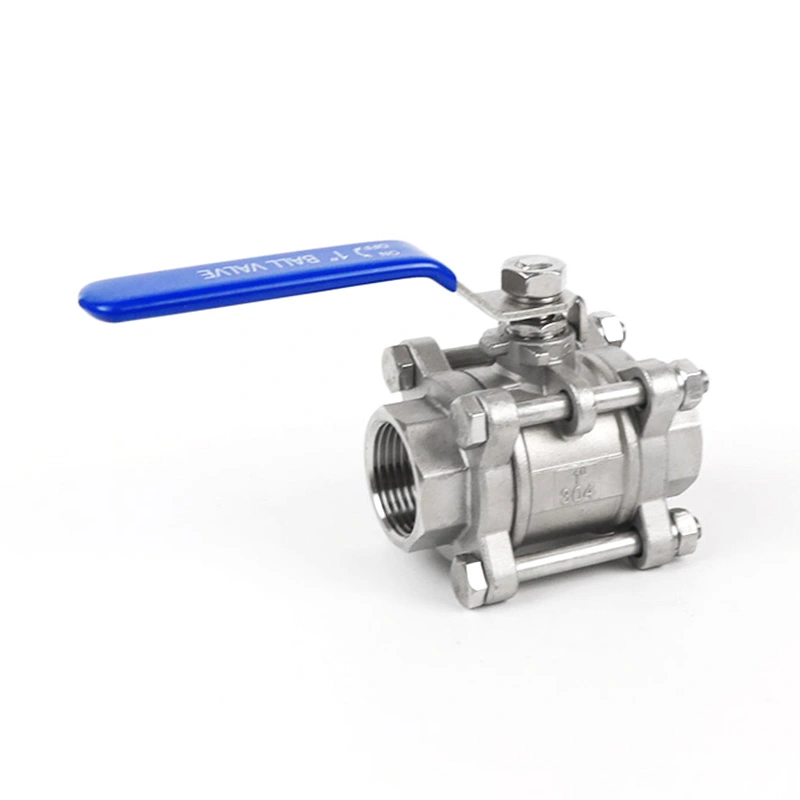

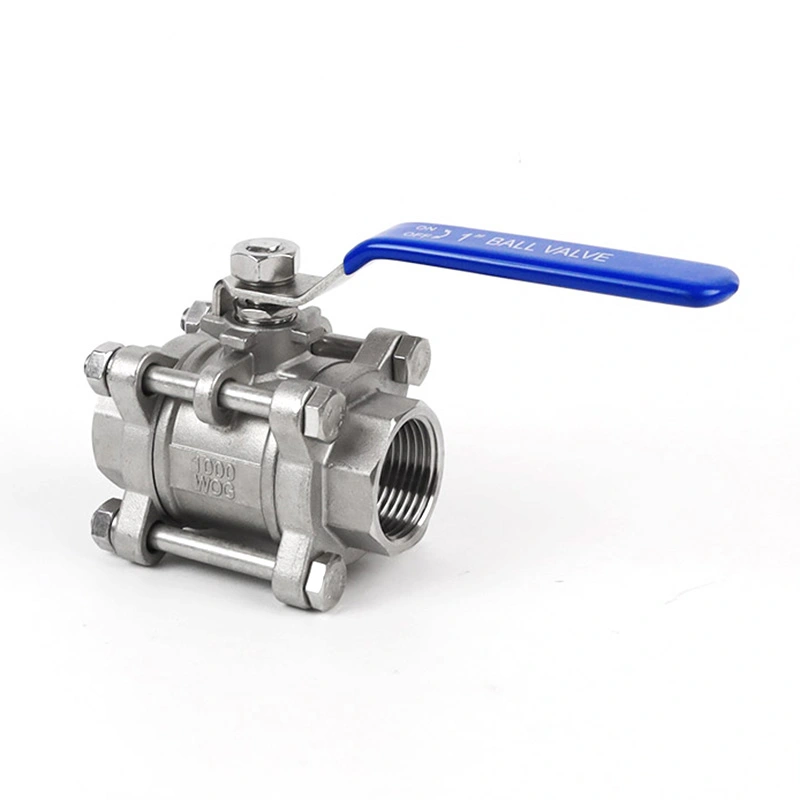

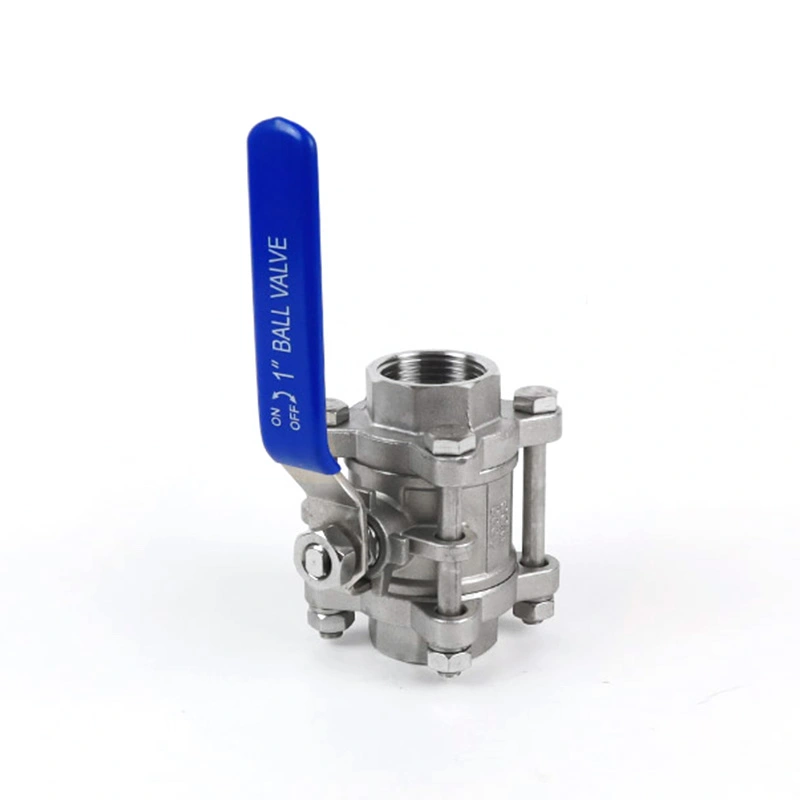

Valvola a sfera per carichi pesanti 3 pezzi con dispositivo di bloccaggio

La valvola a sfera per carichi pesanti Shangtai 3PC con dispositivo di bloccaggio è progettata per sistemi di tubazioni industriali che richiedono una chiusura sicura e un funzionamento manuale controllato. La struttura in tre pezzi consente l'accesso ai componenti interni per la manutenzione, mentre la maniglia bloccabile aiuta a prevenire l'azionamento involontario della valvola. Possono essere fornite diverse configurazioni di sede, tenuta, pressione e temperatura in base al mezzo di lavoro e ai requisiti dell'applicazione.

Vantaggi

1. Costruzione in tre pezzi per carichi pesanti

Il corpo rinforzato in tre pezzi è progettato per il servizio di tubazioni industriali dove è richiesta una struttura robusta della valvola. Il design in tre pezzi consente inoltre di aprire la valvola per ispezione o manutenzione senza rimuovere l'intero corpo valvola dalla tubazione.

2. Maniglia bloccabile per un funzionamento controllato

Il dispositivo di bloccaggio integrato aiuta a mantenere la maniglia nella posizione della valvola selezionata e riduce il rischio di azionamento accidentale o non autorizzato. Questa funzionalità è utile nei sistemi industriali in cui è necessario controllare la posizione della valvola durante il funzionamento o la manutenzione.

3. Design dello stelo anti-esplosione

Lo stelo è trattenuto internamente per prevenire l'espulsione dello stelo quando la valvola è sotto pressione. Questa costruzione fornisce una caratteristica di sicurezza aggiuntiva per il servizio on/off industriale.

4. Opzioni di materiale in acciaio inossidabile

La configurazione del materiale standard include opzioni SS316 e SS304 per corpo, sfera, stelo e altri componenti. Il PTFE viene utilizzato per la sede della sfera, l'anello di attrito e la baderna dello stelo nella configurazione elencata. La selezione del materiale deve essere adattata al mezzo di lavoro, alla pressione e alla temperatura.

5. Capacità di pressione e temperatura

La valvola è specificata con una classe di pressione CL150, una pressione massima di 540 PSI e un intervallo di temperatura da -25℃ a 150℃ in base alla configurazione elencata. Prima della selezione, la pressione di esercizio effettiva consentita deve essere verificata rispetto alle condizioni pressione-temperatura applicabili.

6. Produzione in fabbrica e controllo qualità

Shangtai gestisce la produzione, la lavorazione, l'assemblaggio, l'ispezione e le prove di pressione delle valvole presso il proprio stabilimento. La documentazione sui materiali e i certificati CE e ISO 9001 applicabili possono essere forniti in base ai requisiti del prodotto e dell'ordine.

Dimensioni principali

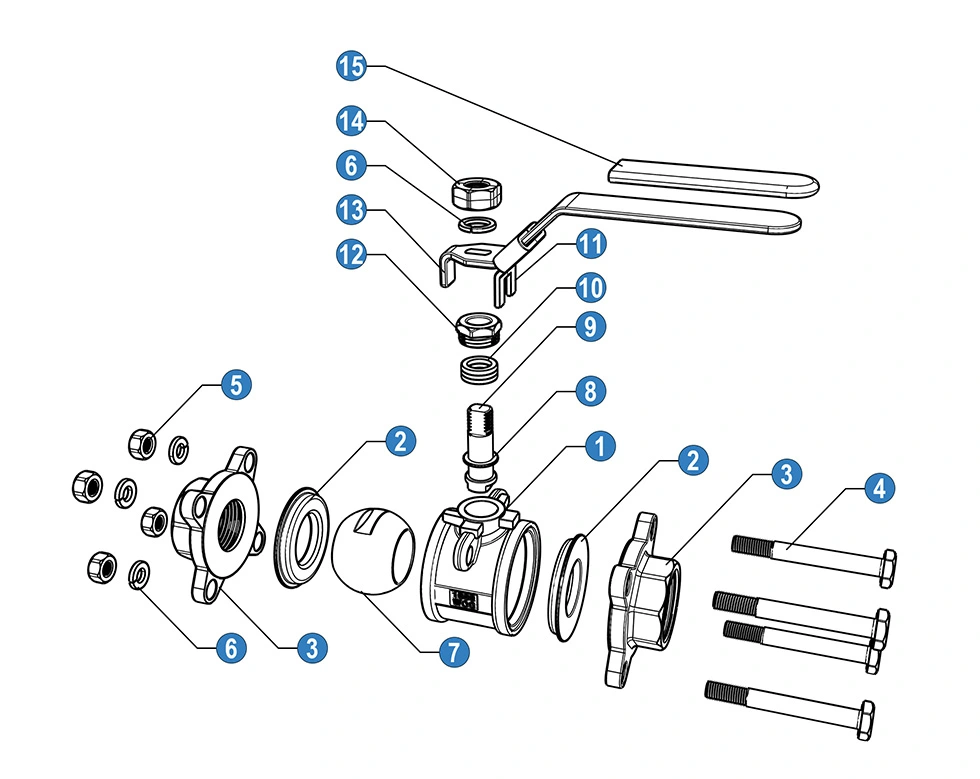

Materiali e componenti

* N: estremità della filettatura conformi ad ANSI B 2.1 NPT

* B: estremità filettate conformi a BS21 BSP

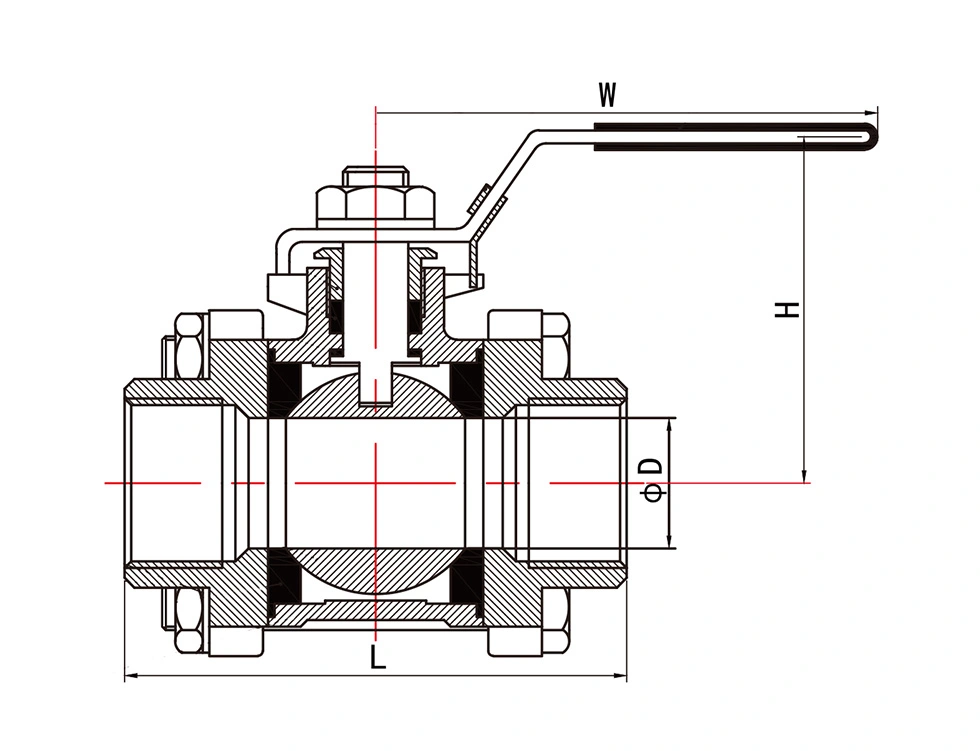

Dimensioni generali

Valori Kv

Kv (m3/h) = Portata d'acqua in metri cubi all'ora che genererà una caduta di pressione di 1 bar attraverso la valvola.

Applicazioni

La valvola a sfera per carichi pesanti 3PC con dispositivo di bloccaggio è adatta per applicazioni su tubazioni e apparecchiature industriali in cui sono richiesti l'arresto manuale e il funzionamento controllato della valvola, tra cui:

Petrolio e gas

Elaborazione chimica

Impianti petrolchimici

Trattamento delle acque

Sistemi di energia e servizi

HVAC e condutture industriali

Sistemi di aria compressa

Marina e costruzione navale

Domande frequenti

1. Cos'è una valvola a sfera per carichi pesanti 3 pezzi con dispositivo di bloccaggio?

Si tratta di una valvola a sfera in tre pezzi progettata per servizio on/off industriale e dotata di dispositivo di bloccaggio sulla maniglia. La costruzione in tre pezzi consente l'accesso ai componenti interni della valvola per l'ispezione e la manutenzione.

2. Qual è lo scopo del dispositivo di chiusura?

Il dispositivo di bloccaggio aiuta a fissare la maniglia nella posizione aperta o chiusa selezionata e riduce la possibilità di funzionamento involontario della valvola durante il normale servizio o manutenzione.

3. Quale pressione e temperatura può gestire questa valvola?

La configurazione elencata ha una classe di pressione CL150, una pressione massima di 540 PSI e un intervallo di temperatura compreso tra -25 ℃ e 150 ℃. La pressione effettiva consentita deve essere confermata in base alle dimensioni della valvola, alla temperatura, al mezzo e al valore nominale pressione-temperatura applicabile.

4. Quali materiali sono disponibili?

La configurazione elencata utilizza componenti SS316 e SS304, con PTFE utilizzato per la sede della sfera, l'anello di attrito e la baderna dello stelo. Potrebbero essere disponibili altre opzioni di materiale a seconda del mezzo operativo e dei requisiti dell'applicazione.

5. Quali standard di connessione sono disponibili?

La valvola è disponibile con estremità filettate NPT e BSP. Le estremità della filettatura NPT seguono ANSI B 2.1 NPT, mentre le estremità della filettatura BSP seguono BS21 BSP secondo le specifiche fornite.

6. Qual è il valore Kv di una valvola a sfera?

Kv indica la portata d'acqua in metri cubi orari che produce una caduta di pressione di 1 bar attraverso la valvola. I valori Kv elencati possono essere utilizzati come riferimento quando si valuta la capacità di flusso per valvole di diverse dimensioni.

7. La valvola può essere personalizzata per diverse applicazioni?

SÌ. Shangtai può discutere diverse configurazioni di corpo, sede, guarnizione, pressione, temperatura, connessione e materiale in base al mezzo di lavoro e ai requisiti dell'applicazione. Altri materiali sono disponibili su richiesta.

8. Quali standard vengono utilizzati per la valvola?

La specifica fornita fa riferimento all'ASME B16.34 per la progettazione, la produzione e i valori di pressione-temperatura, mentre l'API 598 viene utilizzata per test e ispezioni. Lo standard applicabile deve essere confermato per la configurazione e l'ordine specifici della valvola.

9. È possibile fornire documenti materiali e di qualità?

SÌ. La documentazione sui materiali e i certificati CE e ISO 9001 applicabili possono essere forniti in base alla configurazione del prodotto e ai requisiti dell'ordine.

10. Shangtai è un produttore?

SÌ. Shangtai produce la valvola e gestisce la produzione, la lavorazione meccanica, l'assemblaggio, l'ispezione e i relativi processi di fornitura presso il suo stabilimento di Wenzhou, in Cina.
