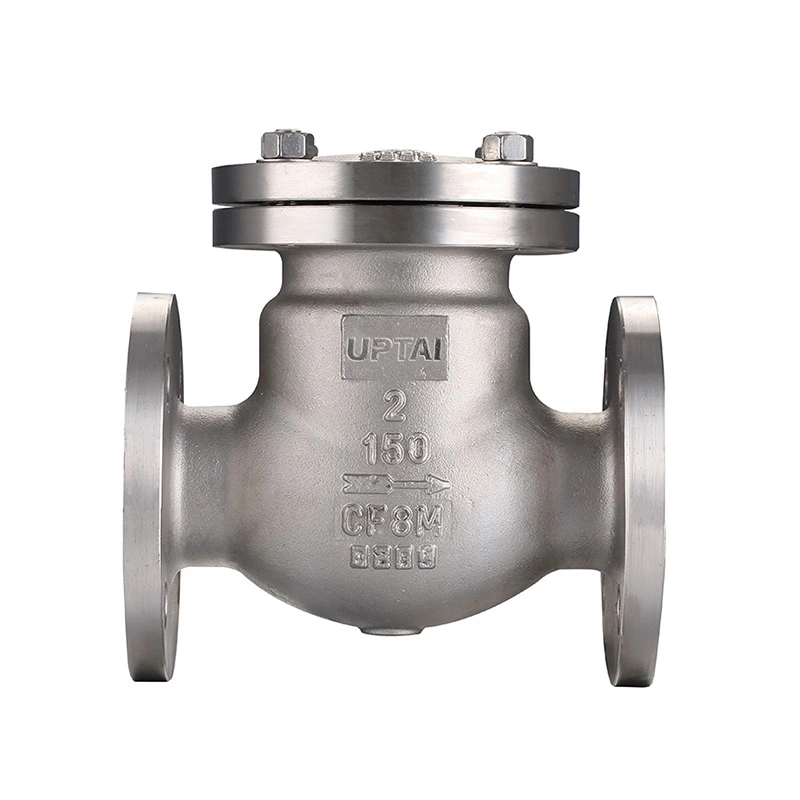

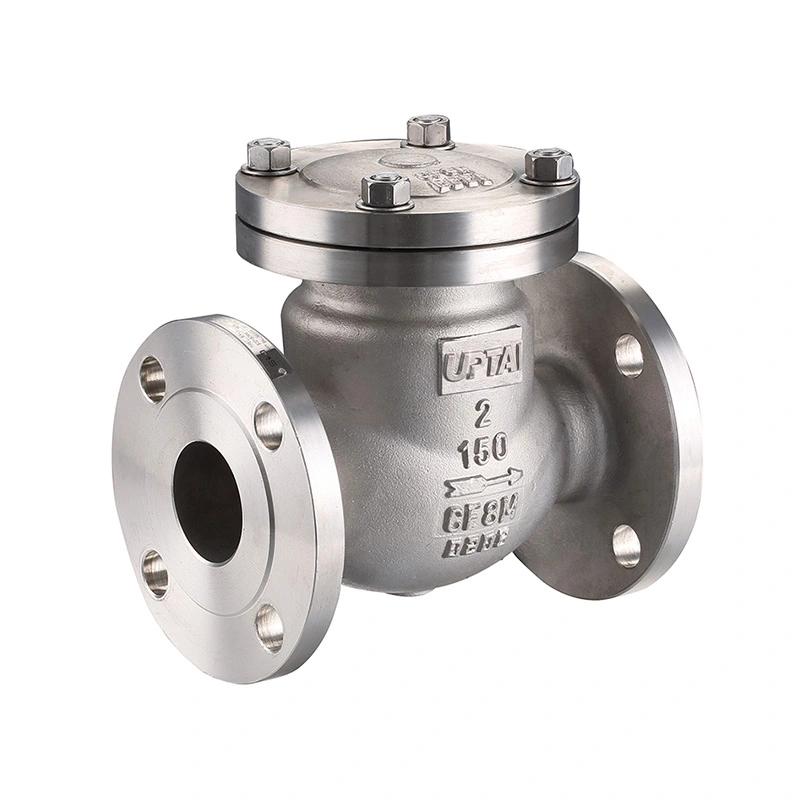

Valvola di ritegno a battente ANSI Classe 150

La valvola di ritegno a battente ANSI Classe 150 è una valvola di non ritorno con disco incernierato per il controllo della direzione del flusso nelle tubazioni industriali. Il disco si muove con il flusso del processo e si chiude quando il flusso diminuisce o si inverte. Per il normale funzionamento non è richiesto alcun attuatore esterno.

Questa valvola è disponibile per acqua, vapore, olio, gas, acqua di mare e fluidi industriali compatibili. La configurazione specificata utilizza acciaio inossidabile CF8M per il corpo e il disco e F316 per la sede. La scelta della valvola deve basarsi sul mezzo, sulla pressione, sulla temperatura, sulle dimensioni del tubo e sulla disposizione di installazione effettivi.

Dimensioni principali

Costruzione della valvola

La valvola è costituita principalmente da un corpo, un disco incernierato, una sede, un meccanismo a cerniera e componenti di tenuta. Il disco è montato all'interno del corpo e ruota attorno al proprio cardine durante il funzionamento. Questa disposizione consente alla valvola di aprirsi con flusso in avanti e ritornare verso la sede quando cambiano le condizioni del flusso.

Disco incernierato

Il disco si allontana dalla sede mentre il fluido scorre attraverso la valvola. Quando il flusso in avanti diminuisce, il disco torna indietro verso la posizione chiusa. Il movimento del disco è influenzato dalla velocità del flusso, dalla posizione di installazione e dalla geometria interna della valvola.

Sede e superficie di tenuta

Il materiale del sedile elencato è ASTM A182 F316. Le superfici di tenuta della sede e del disco formano l'interfaccia di intercettazione quando la valvola si chiude. Il loro stato dovrebbe essere controllato durante la manutenzione se si osservano perdite o chiusure anomale.

Direzione del flusso e installazione

La valvola deve essere installata secondo la direzione del flusso contrassegnata sul corpo. Prima dell'installazione, controllare la freccia, le dimensioni della connessione e il gioco disponibile attorno alla valvola. Il disco deve avere spazio sufficiente per spostarsi nel suo campo operativo senza entrare in contatto con le tubazioni o le apparecchiature circostanti.

Installazione orizzontale

L'installazione orizzontale è comunemente utilizzata per le valvole di ritegno a battente. La valvola deve essere posizionata in modo che il disco possa muoversi liberamente e ritornare nella sede quando il flusso in avanti diminuisce.

Installazione verticale

L'installazione verticale dipende dal design della valvola e dalla direzione del flusso. L'installazione deve consentire la corretta chiusura del disco nelle effettive condizioni di flusso. Il modello specifico e la disposizione della tubazione devono essere confermati prima dell'installazione.

Connessione alla pipeline

Le specifiche di connessione elencate includono filettature NPT e BSP. Il tubo o il raccordo di accoppiamento deve utilizzare la specifica della filettatura corrispondente. Durante l'installazione, evitare una forza di serraggio eccessiva che potrebbe danneggiare il corpo valvola o la connessione filettata.

Caratteristiche di flusso e pressione

Quando la valvola è aperta, il disco si allontana dal passaggio del flusso. La caduta di pressione attraverso la valvola dipende dalle sue dimensioni, dal passaggio interno, dalla portata e dalle proprietà del fluido. Per i sistemi ad alto flusso, la dimensione della valvola deve essere selezionata in base alla portata richiesta piuttosto che in base alle sole dimensioni del tubo.

La classe di pressione elencata è CL150, con una pressione massima di 285 PSI. La pressione di esercizio consentita può variare in base alla temperatura e al materiale, pertanto la pressione e la temperatura di esercizio devono essere controllate insieme al valore nominale pressione-temperatura applicabile.

Per le linee di scarico della pompa e altri sistemi con condizioni di flusso variabili, la risposta della valvola deve essere considerata come parte della progettazione complessiva della tubazione. Rapidi cambiamenti nel flusso possono influenzare il movimento del disco e la pressione del sistema.

Considerazioni sul colpo d'ariete

Il colpo d'ariete può verificarsi quando il fluido che scorre viene interrotto o cambia rapidamente direzione. Una valvola di ritegno può contribuire al picco di pressione se il disco si chiude mentre un flusso significativo è ancora in movimento attraverso la tubazione.

La gravità del picco di pressione dipende da fattori quali velocità del flusso, lunghezza del tubo, proprietà del fluido, caratteristiche di chiusura della valvola e funzionamento della pompa. Laddove il colpo d'ariete costituisca un problema, la valvola di ritegno e l'intero sistema di tubazioni dovrebbero essere valutati insieme.

È possibile prendere in considerazione configurazioni a chiusura rallentata, smorzamento o contrappeso per i sistemi che richiedono un movimento del disco più controllato. La struttura appropriata dipende dalle condizioni effettive della pipeline e dai requisiti del progetto.

Materiali e Condizioni di Servizio

I materiali specificati del corpo e del disco sono ASTM A351 CF8M (316), mentre la sede è ASTM A182 F316. Questi materiali sono adatti per molte applicazioni industriali in cui l'acciaio inossidabile è compatibile con il mezzo di processo.

La compatibilità dei materiali deve essere verificata rispetto alla composizione, alla concentrazione, alla temperatura e alla pressione effettive del fluido. Il servizio con acqua di mare e prodotti chimici può richiedere un'ulteriore considerazione dell'esposizione al cloruro e delle condizioni di corrosione.

Altre opzioni di materiale sono disponibili su richiesta. Per applicazioni speciali, i materiali richiesti per corpo, disco e sede devono essere confermati prima della produzione.

Applicazioni tipiche

Tubazione di scarico della pompa:Utilizzato a valle delle pompe per limitare il flusso inverso quando la pompa si ferma o cambiano le condizioni operative.

Trattamento delle acque:Applicato in linee idriche e di processo compatibili dove è richiesto il controllo automatico del flusso unidirezionale.

Tubazioni petrolchimiche:Utilizzato con olio, gas e fluidi di processo compatibili entro i limiti di pressione, temperatura e materiale specificati.

Sistemi di alimentazione e di utilità:Adatto per linee idriche, di servizio e di processo selezionate in cui è necessario controllare il flusso inverso.

Sistemi dell'acqua di mare:Si possono prendere in considerazione configurazioni in acciaio inossidabile laddove il materiale è adatto alle condizioni effettive dell'acqua di mare.

Tubazioni industriali generali:Utilizzato su apparecchiature e linee di processo in cui è richiesta una funzione di non ritorno autoazionata.

Guida alla selezione

Per preventivi e revisioni tecniche, fornire la dimensione nominale, la pressione nominale, il tipo di connessione, l'orientamento dell'installazione, il fluido, la pressione operativa, la temperatura e i requisiti dei materiali. Dovrebbero essere identificate anche condizioni di servizio speciali come acqua di mare, mezzi corrosivi o colpi d'ariete.

Test e ispezione

Lo standard di progettazione e produzione specificato è ASME B16.34 e API 598 è elencato per test e ispezioni. La procedura di ispezione applicabile può riguardare il corpo della valvola, le aree di tenuta, le dimensioni e le prestazioni di pressione.

Prova del guscio

Il test del guscio verifica il limite di pressione della valvola assemblata nelle condizioni di prova specificate. La pressione di prova e il tempo di tenuta devono seguire i requisiti di ispezione applicabili.

Prova di tenuta della sede

Il test della sede verifica se la valvola chiusa soddisfa i criteri di accettazione delle perdite specificati. Le condizioni di prova dipendono dallo standard applicabile e dalle specifiche della valvola.

Ispezione finale

L'ispezione finale può includere controlli dimensionali, ispezione dei collegamenti, condizioni della superficie, contrassegni di identificazione e movimento operativo. I registri di ispezione richiesti o la documentazione dei materiali possono essere forniti in base ai requisiti dell'ordine.

Funzionamento e manutenzione

Prima della messa in servizio, controllare l'orientamento della valvola, la direzione del flusso e la pulizia della tubazione. Le particelle estranee lasciate nella tubazione possono intaccare il disco o la superficie di tenuta durante il funzionamento.

Durante il servizio è necessario indagare su rumori insoliti, vibrazioni, movimenti ripetuti del disco o flusso inverso. Queste condizioni possono essere correlate alla velocità del flusso, all'installazione, al dimensionamento della valvola o ai cambiamenti nel sistema operativo.

Prima dell'ispezione o della manutenzione, isolare e depressurizzare la tubazione. Controllare se il disco, il meccanismo della cerniera, la superficie del sedile e il collegamento del corpo non presentano segni di usura, depositi o danni. Sostituire i componenti quando le loro condizioni non soddisfano più i requisiti di manutenzione applicabili.

Domande frequenti

Q1: Cos'è una valvola di ritegno a battente ANSI Classe 150?

Una valvola di ritegno a battente ANSI Classe 150 è una valvola di ritegno a disco incernierato con una pressione nominale di Classe 150. Utilizza il flusso del processo per aprire il disco e si chiude quando il flusso diminuisce o si inverte, rendendolo adatto alla prevenzione automatica del flusso inverso nelle tubazioni industriali compatibili.

Q2: Una valvola di ritegno a battente richiede un attuatore?

No. Il disco funziona automaticamente in base alle condizioni di flusso e pressione nella tubazione. Per il normale funzionamento della valvola di ritegno non è richiesto alcun attuatore pneumatico, elettrico o idraulico.

Q3: Quali informazioni sono necessarie quando si seleziona una valvola di ritegno a battente?

Le informazioni chiave includono dimensioni del tubo, classe di pressione, tipo di connessione, direzione di installazione, fluido, pressione di esercizio, temperatura, requisiti dei materiali ed eventuali requisiti speciali relativi a corrosione, colpi d'ariete o ispezione.

Q4: È possibile utilizzare la struttura in acciaio inossidabile per l'acqua di mare?

Può essere preso in considerazione per applicazioni idonee con acqua di mare, ma la compatibilità dei materiali deve essere valutata in base alla concentrazione di cloruri, alla temperatura, alle condizioni di flusso e ad altri fattori di corrosione. Il grado di acciaio inossidabile deve essere confermato prima della selezione.

Q5: Cosa può causare il flusso inverso dopo l'installazione della valvola?

Le possibili cause includono la direzione di installazione errata, un disco che non può muoversi liberamente, superfici di tenuta danneggiate, corpi estranei all'interno della valvola, dimensionamento inadeguato o condizioni operative al di fuori del campo previsto. La valvola e le tubazioni circostanti devono essere ispezionate dopo che il sistema è stato isolato in modo sicuro.

Q6: La valvola può essere utilizzata per fluidi ad alta temperatura?

L'intervallo di temperatura elencato è compreso tra -25 ℃ e 150 ℃. L'uso effettivo a temperature elevate deve essere verificato rispetto al valore nominale di pressione-temperatura e alla compatibilità dei materiali del corpo, del disco e della sede con il fluido.

Q7: Sono disponibili altri materiali?

SÌ. Altre configurazioni di materiali sono disponibili su richiesta. Il materiale richiesto deve essere specificato in base al mezzo, alla pressione, alla temperatura, alle condizioni di corrosione e ai requisiti di progetto applicabili.
