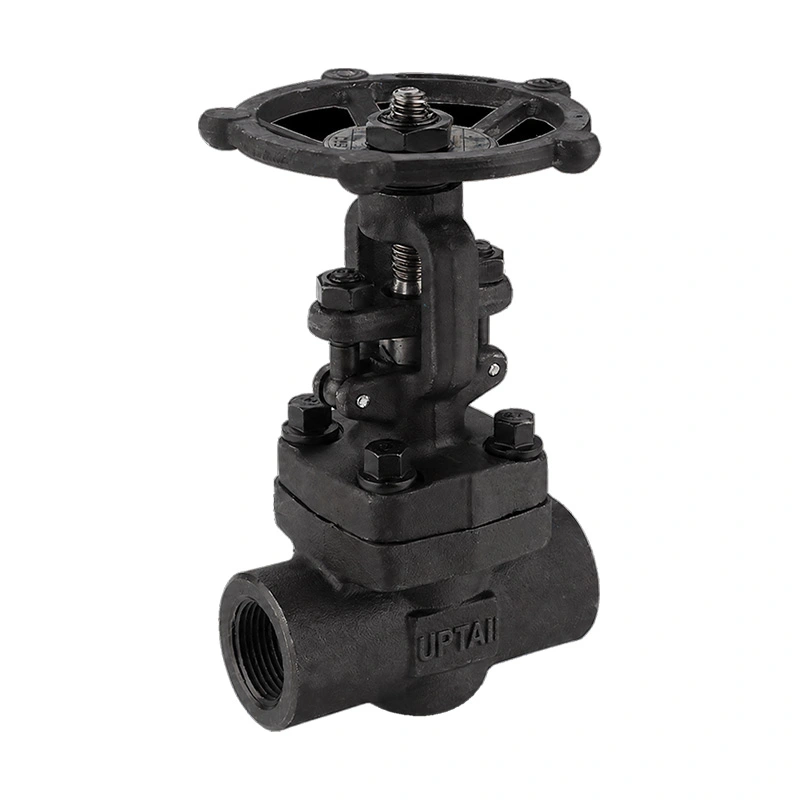

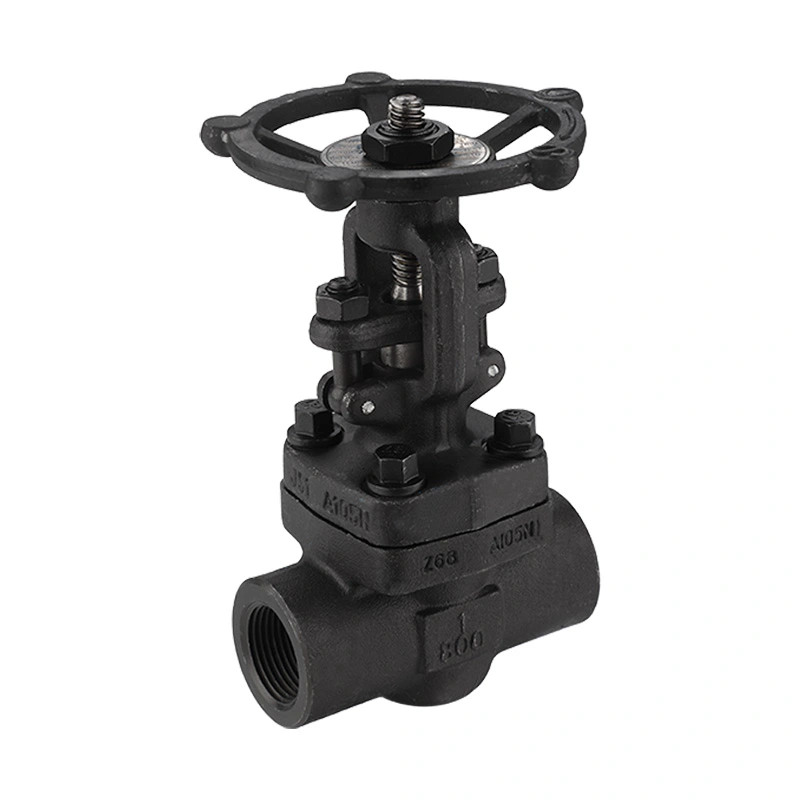

Valvola a saracinesca in acciaio al carbonio forgiato 800LB

La valvola a saracinesca in acciaio al carbonio forgiato 800LB è una valvola a saracinesca forgiata per tubazioni industriali di piccolo diametro. Utilizza un corpo ASTM A105N, disposizione dello stelo OS&Y, coperchio imbullonato e funzionamento con volantino. Sono disponibili connessioni NPT, BSP e con presa a saldare per diverse configurazioni di tubazioni.

Shangtai produce valvole industriali a Wenzhou, Zhejiang, Cina. Il processo di produzione comprende lavorazione, assemblaggio, prova di pressione, ispezione, marcatura e imballaggio. Le specifiche della valvola possono essere confermate dai requisiti di dimensione, connessione, mezzo, pressione, temperatura e materiale richiesti.

Dimensioni principali

Costruzione della valvola

Il corpo della valvola è realizzato in acciaio al carbonio forgiato ASTM A105N. Il coperchio è imbullonato al corpo, consentendo l'accesso alle parti interne dopo che la linea è stata isolata e depressurizzata.

Stelo OS&Y

Il design Outside Screw and Yoke posiziona lo stelo all'esterno del corpo valvola. Il movimento dello stelo può essere visto durante il funzionamento, fornendo anche una semplice indicazione visiva della posizione della valvola.

Cuneo solido

Il cuneo si muove verticalmente per chiudere il passaggio del flusso. La valvola a saracinesca è destinata al servizio di isolamento e viene normalmente azionata in posizione completamente aperta o completamente chiusa.

Materiali dello stelo e della sede

Il materiale dello stelo elencato è ASTM A182 F6a. Il disco è disponibile in ASTM A-276 Gr. 420 con una configurazione opzionale con rivestimento rigido Stellite 6, mentre il materiale del sedile elencato è ASTM A-276 Gr. 410.

Pressione e temperatura

La valvola è classificata CL800 con una pressione di esercizio massima elencata di 1975 PSI. La pressione di esercizio applicabile dipende dalla temperatura, dal materiale, dalle dimensioni e dal relativo valore nominale di pressione-temperatura. La valvola deve essere selezionata in base alle condizioni operative effettive piuttosto che alla sola classe di pressione.

L'intervallo di temperature indicato è -29ºC + 425ºC. È necessario verificare la compatibilità della sede, dello stelo, della guarnizione e degli altri materiali interni quando la valvola viene utilizzata a temperature elevate.

Termina le opzioni di connessione

La valvola può essere fornita con estremità NPT, BSP o con tasca a saldare. La connessione deve corrispondere alle specifiche della tubazione e al metodo di installazione.

TNP

Le estremità filettate NPT sono specificate secondo lo standard di connessione ASME B1.20.1 elencato. Le dimensioni della filettatura e i componenti di accoppiamento devono essere controllati prima dell'installazione.

BSP

Le estremità BSP sono disponibili per sistemi di tubazioni che utilizzano filettature BSP compatibili. La configurazione della filettatura richiesta deve essere confermata al momento dell'ordine.

Saldatura a presa

Le estremità a saldare sono adatte per tubazioni di piccolo diametro dove è richiesta una connessione saldata. Le procedure di saldatura devono seguire le specifiche delle tubazioni applicabili.

Requisiti NACE

La specifica elenca NACE MR0175 / ISO 15156. Per le applicazioni in servizio acido, i materiali della valvola e i requisiti di produzione devono essere esaminati rispetto alle condizioni di servizio effettive e alle specifiche del progetto.

Laddove è richiesta la conformità NACE, i gradi dei materiali, i limiti di durezza, i requisiti di ispezione e la documentazione richiesti devono essere confermati prima della produzione.

Applicazioni tipiche

Petrolio e gas:Punti di isolamento di piccolo diametro nelle tubazioni a monte, a valle e di processo.

Raffinazione e Petrolchimico:Linee di processo, tubazioni di servizi e collegamenti di apparecchiature che richiedono l'isolamento manuale.

Generazione di energia:Linee di vapore, caldaie e utenze selezionate entro i limiti di pressione e temperatura specificati.

Attrezzature industriali:Assemblaggi di tubazioni compatti e apparecchiature di processo che utilizzano connessioni filettate o con presa a saldare.

Punti di selezione

Confermare le dimensioni della valvola, il tipo di connessione, la pressione di esercizio, la temperatura, il fluido e i requisiti del materiale prima di ordinare. Per le applicazioni di servizio acido, fornire la specifica NACE applicabile. Per le connessioni filettate, verificare il tipo e la dimensione della filettatura. Per i collegamenti con tasca saldata, verificare le dimensioni del tubo e i requisiti di saldatura.

La valvola è destinata all'isolamento. Se l'applicazione richiede una regolazione continua del flusso, il metodo operativo e il tipo di valvola devono essere esaminati prima della selezione.

Installazione e manutenzione

Ispezionare la valvola e le estremità di collegamento prima dell'installazione. Mantenere pulite le superfici interne e rimuovere le coperture protettive solo quando la valvola è pronta per essere installata.

Le connessioni filettate devono essere assemblate utilizzando il metodo di tenuta specificato senza serrare eccessivamente. Per le versioni con tasca a saldare, la procedura di saldatura deve controllare l'apporto di calore e seguire i requisiti delle tubazioni applicabili.

Dopo l'installazione, azionare il volantino e verificare la corsa completa di apertura e chiusura. Prima della manutenzione, isolare e depressurizzare la tubazione. L'ispezione dovrebbe includere lo stelo, l'area della baderna, la connessione del coperchio, il volantino e le superfici di tenuta.

Test e documentazione

La valvola è progettata e prodotta secondo API 602, con API 598 specificata per test e ispezioni. L'ispezione può includere controlli dei materiali, ispezioni dimensionali, prove del guscio, prove di tenuta della sede, controlli operativi e ispezione finale.

Informazioni sui materiali, dati dimensionali, disegni, registri di ispezione e documentazione di test possono essere forniti in base ai requisiti dell'ordine.

Domande frequenti

Q1: Cos'è una valvola a saracinesca in acciaio al carbonio forgiato da 800 libbre?

Una valvola a saracinesca forgiata in acciaio al carbonio 800LB è una valvola a saracinesca forgiata per tubazioni ad alta pressione di piccolo diametro. Utilizza un corpo in acciaio al carbonio forgiato e un elemento di chiusura a saracinesca per l'isolamento della tubazione. La configurazione elencata include il funzionamento OS&Y, un coperchio imbullonato, il funzionamento del volantino e connessioni NPT, BSP o con presa saldata.

D2: Qual è la differenza tra un design OS&Y e un design con stelo nascosto?

Nel design OS&Y, lo stelo è posizionato all'esterno del corpo della valvola e si muove visibilmente durante il funzionamento. Il design con stelo nascosto mantiene il movimento dello stelo all'interno del corpo valvola. La disposizione OS&Y rende più facile identificare visivamente la posizione approssimativa della valvola.

Q3: Quando dovrebbe essere selezionata una connessione con presa a saldare?

Le estremità a saldare possono essere prese in considerazione per sistemi di tubazioni di piccolo diametro in cui è richiesta una connessione saldata. La dimensione del tubo, lo spessore della parete, la procedura di saldatura e lo standard delle tubazioni del progetto devono essere confermati prima della selezione.

Q4: La valvola richiede una lubrificazione regolare?

I requisiti di lubrificazione dipendono dal design della valvola e dalle condizioni operative. Lo stelo e i componenti operativi devono essere sottoposti a manutenzione secondo le istruzioni di manutenzione del produttore e non devono essere applicati lubrificanti inadeguati ai componenti di tenuta.

Q5: Cosa può causare perdite esterne attorno allo stelo?

Le perdite nell'area dello stelo possono essere correlate alle condizioni della baderna, alla condizione della superficie dello stelo, a una regolazione errata o all'usura dei componenti. La valvola deve essere isolata e depressurizzata prima di ispezionare o sottoporre a manutenzione l'area di baderna.

Q6: Questa valvola può essere personalizzata con altri materiali?

Altre configurazioni di materiali sono disponibili su richiesta. Il corpo, il disco, lo stelo, la sede e gli altri materiali richiesti devono essere specificati in base al mezzo, alla pressione, alla temperatura, alle condizioni di corrosione e agli standard applicabili.

Q7: Quali informazioni devono essere fornite per un preventivo?

Si prega di fornire le dimensioni della valvola, il tipo di connessione, il mezzo, la pressione di esercizio, la temperatura, la quantità, i requisiti dei materiali, i requisiti NACE se applicabili ed eventuali disegni o specifiche di progetto applicabili.
