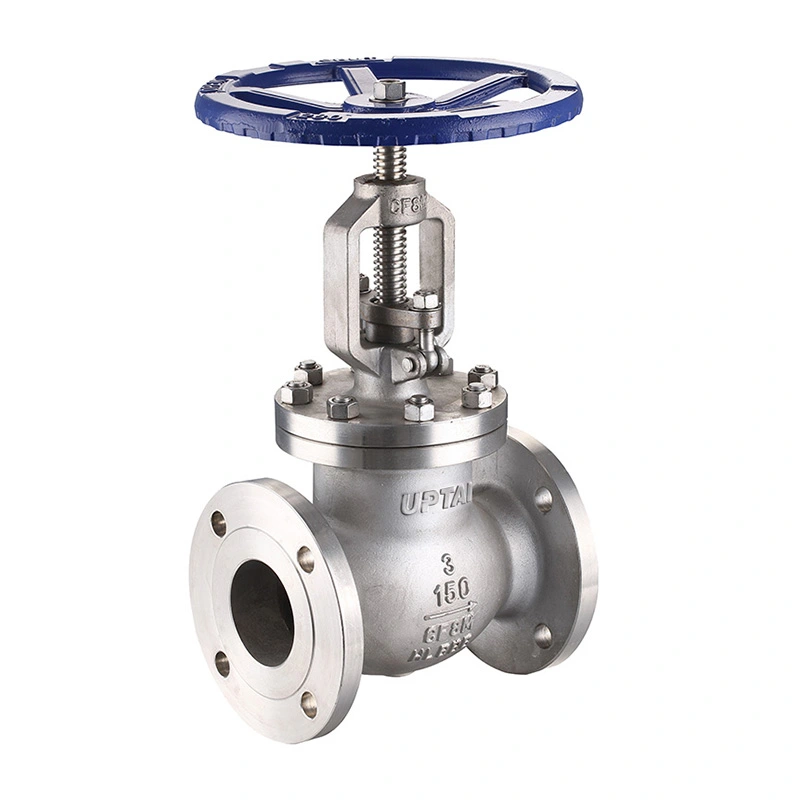

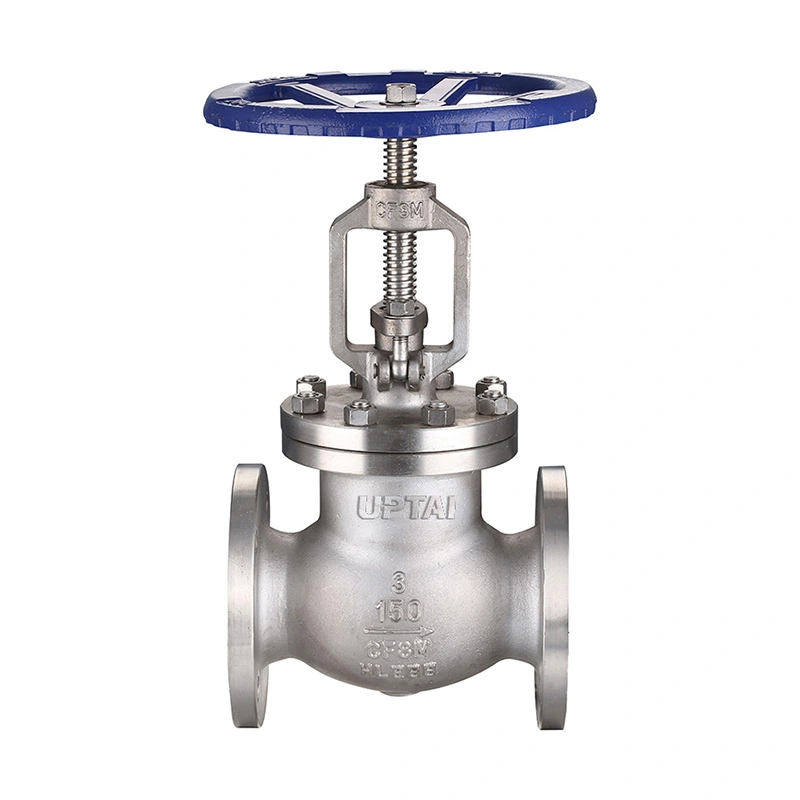

Valvola a globo flangiata standard ANSI

La valvola a globo flangiata standard ANSI è una valvola a globo in acciaio inossidabile Classe 150 per tubazioni industriali dove sono richieste la regolazione del flusso e l'intercettazione. Il disco si muove verso e lontano dalla sede per modificare l'area del flusso, rendendo la valvola adatta per applicazioni che richiedono una regolazione del flusso più controllata rispetto a una semplice valvola di isolamento.

Shangtai fornisce questa valvola con estremità flangiate compatibili con RF e funzionamento con volantino. La configurazione disponibile include materiali del corpo e del disco CF8/CF8M, attacchi manubrio F304/F316 e le opzioni del sedile elencate. La valvola è disponibile nelle dimensioni da 2" a 18" per tubazioni industriali e apparecchiature di processo.

Dimensioni principali

Progettazione della valvola

Disco e sede

Il disco si sposta lungo l'asse della valvola e si chiude contro la sede per arrestare il flusso. Alzando il disco si aumenta il passaggio del flusso, mentre abbassandolo si riduce o si chiude il passaggio. Questo movimento lineare consente di utilizzare la valvola sia per il servizio di strozzamento che per quello di intercettazione.

Materiali in acciaio inossidabile

Il corpo e il disco sono disponibili in ASTM A351 CF8 o CF8M. Le opzioni dello stelo includono ASTM A182 F304 e F316. I materiali della sede specificati sono ASTM A182 F304 e ASTM A351 CF8M con Stellite 6. La combinazione di materiali selezionata deve corrispondere al mezzo di processo e alla temperatura operativa.

Funzionamento del volantino

Il volantino fornisce il controllo manuale della posizione del disco. La valvola può essere aperta, chiusa o regolata in una posizione intermedia a seconda dei requisiti del processo. Se il volantino diventa difficile da azionare, la valvola non deve essere forzata.

Connessione flangiata

La valvola utilizza estremità flangiate compatibili con RF per il collegamento alle flange della tubazione corrispondenti. Lo standard di connessione specificato è ASME B16.5, mentre la dimensione faccia a faccia segue i requisiti ASME B16.10 elencati.

L'installazione flangiata consente di rimuovere la valvola dalla tubazione senza tagliare il tubo. Prima dell'installazione, controllare la dimensione della flangia, la classe di pressione, la guarnizione, i bulloni e la dimensione faccia a faccia. La tubazione deve essere adeguatamente allineata per evitare di sottoporre la valvola a un carico meccanico eccessivo.

Pressione e temperatura

La valvola è specificata come CL150 con una pressione di esercizio massima di 285 PSI. Il valore nominale pressione-temperatura varia in base al materiale e alla temperatura di esercizio, pertanto è necessario considerare le effettive condizioni di servizio quando si seleziona la valvola.

L'intervallo di temperatura indicato è compreso tra -29°C e +120°C. La sede e gli altri componenti di tenuta sono particolarmente importanti quando la valvola viene utilizzata in prossimità dei limiti di temperatura.

Per servizi con vapore, acqua calda, petrolio, gas e prodotti chimici, è necessario verificare la compatibilità della temperatura del fluido, della pressione e dei materiali rispetto alla configurazione della valvola selezionata.

Servizio NACE

La specifica include NACE MR0175 / ISO 15156. Laddove la valvola è destinata ad applicazioni in servizio acido, i gradi dei materiali e i requisiti NACE applicabili devono corrispondere alle effettive condizioni di servizio.

Per tali applicazioni, le specifiche del progetto possono anche definire requisiti relativi alle condizioni del materiale, alla durezza, all'ispezione e alla documentazione di supporto.

Applicazioni

Linee vapore e utilities:Utilizzato per la regolazione e l'intercettazione del flusso in tubazioni compatibili per vapore, condensa e servizi.

Petrolio e gas:Utilizzato in linee di processo e di servizi in cui è richiesto il controllo manuale del flusso o l'isolamento.

Sistemi petrolchimici:Adatto per petrolio, gas e fluidi di processo compatibili dove è richiesta la regolazione o l'arresto.

Trattamento delle acque:Utilizzato nelle tubazioni di processo e di servizio per il controllo di acqua e fluidi liquidi compatibili.

Generazione di energia:Applicabile a tubazioni ausiliarie e di servizio selezionate entro l'intervallo di pressione e temperatura specificato.

Tubazioni industriali generali:Utilizzato su apparecchiature di processo, sistemi di pompe e altre tubazioni che richiedono la regolazione manuale del flusso.

Selezione e installazione

La scelta della valvola inizia dalle dimensioni del tubo, dalla classe di pressione, dal fluido, dalla pressione di esercizio e dalla temperatura. I materiali del corpo, del disco, dello stelo e della sede vengono quindi selezionati in base alle condizioni di servizio.

Per le applicazioni di sostituzione, la dimensione della valvola esistente, le dimensioni della flangia, la lunghezza da faccia a faccia e la disposizione operativa devono essere confrontate con la nuova valvola prima di ordinare.

Durante l'installazione, mantenere pulite le superfici della flangia e utilizzare la guarnizione e i bulloni specificati. Dopo aver installato la valvola, controllare il funzionamento del volantino e verificare che il disco possa spostarsi per tutta la sua corsa senza resistenza anomala.

Test e ispezione

Ispezione dei materiali

I materiali della carrozzeria e delle finiture vengono controllati rispetto ai gradi specificati e alle informazioni sull'ordine. Le registrazioni dei materiali possono essere fornite quando richiesto.

Controllo dimensionale

Le dimensioni faccia a faccia, le dimensioni della flangia e altre dimensioni chiave di lavorazione vengono verificate rispetto alle specifiche di prodotto applicabili.

Test di pressione e sede

I test su guscio e sede vengono eseguiti secondo i requisiti di ispezione specificati. I risultati dei test e i criteri di accettazione possono essere documentati in base ai requisiti dell'ordine.

Ispezione finale

Prima della spedizione, la valvola viene controllata per quanto riguarda le condizioni del corpo, le superfici della flangia, il funzionamento del volantino, i contrassegni di identificazione e l'assemblaggio complessivo.

Confezione

Le facce delle flange e le altre superfici di connessione sono protette prima dell'imballaggio. La valvola viene imballata in base alle dimensioni e al metodo di spedizione per ridurre il rischio di impatto e contaminazione durante il trasporto.

L'imballaggio per l'esportazione può includere cartoni, materiali protettivi e casse di compensato in base alle dimensioni della valvola e ai requisiti di trasporto. Le contrassegni dei prodotti e i documenti di spedizione possono essere preparati in base all'ordine.

Domande frequenti

Q1: A cosa serve una valvola a globo flangiata standard ANSI?

Una valvola a globo flangiata standard ANSI viene utilizzata per la regolazione e l'intercettazione di fluidi compatibili nelle tubazioni industriali. Il design con disco e sede consente di regolare il passaggio del flusso durante il funzionamento, rendendolo adatto per applicazioni in cui è richiesto il controllo del flusso.

Q2: Qual è la differenza tra una valvola a globo e una valvola a saracinesca?

Una valvola a globo utilizza un disco che si muove verso la sede ed è comunemente utilizzata per la strozzatura e la regolazione del flusso. Una valvola a saracinesca allontana la saracinesca dal percorso del flusso e viene generalmente utilizzata per l'isolamento anziché per la strozzatura continua.

Q3: Perché su questa valvola vengono utilizzate le estremità flangiate?

Le estremità flangiate forniscono una connessione imbullonata alla tubazione e consentono la rimozione della valvola per la manutenzione senza tagliare il tubo. Sono comunemente utilizzati su sistemi di tubazioni industriali dove sono richieste dimensioni della flangia standardizzate.

Q4: Quali materiali sono disponibili?

La configurazione elencata include CF8/CF8M per corpo e disco, F304/F316 per lo stelo e le opzioni di materiale della sede specificate. Altri materiali possono essere presi in considerazione in base al mezzo operativo e alla temperatura.

Q5: La valvola può essere utilizzata per il vapore?

Sì, a condizione che la pressione, la temperatura e la configurazione del materiale rientrino nei limiti operativi specificati. La sede e i materiali di tenuta devono essere controllati per le effettive condizioni del vapore.

Q6: Quali informazioni sono necessarie per selezionare la valvola corretta?

Le informazioni importanti includono dimensioni del tubo, classe di pressione, standard della flangia, mezzo, pressione operativa, temperatura, requisiti dei materiali ed eventuali requisiti NACE o specifici del progetto.

Q7: Come dovrebbe essere mantenuta la valvola?

Controllare il volantino, lo stelo, l'area della guarnizione, il collegamento della flangia e le condizioni di tenuta durante la manutenzione ordinaria. Se si verificano perdite o resistenza operativa anomala, isolare e depressurizzare la tubazione prima dell'ispezione.
