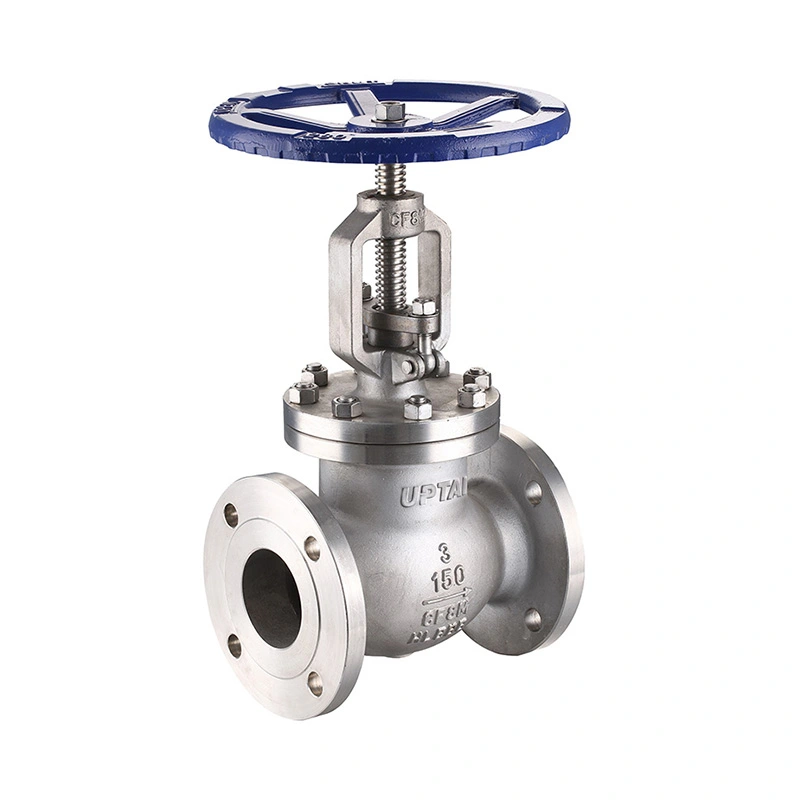

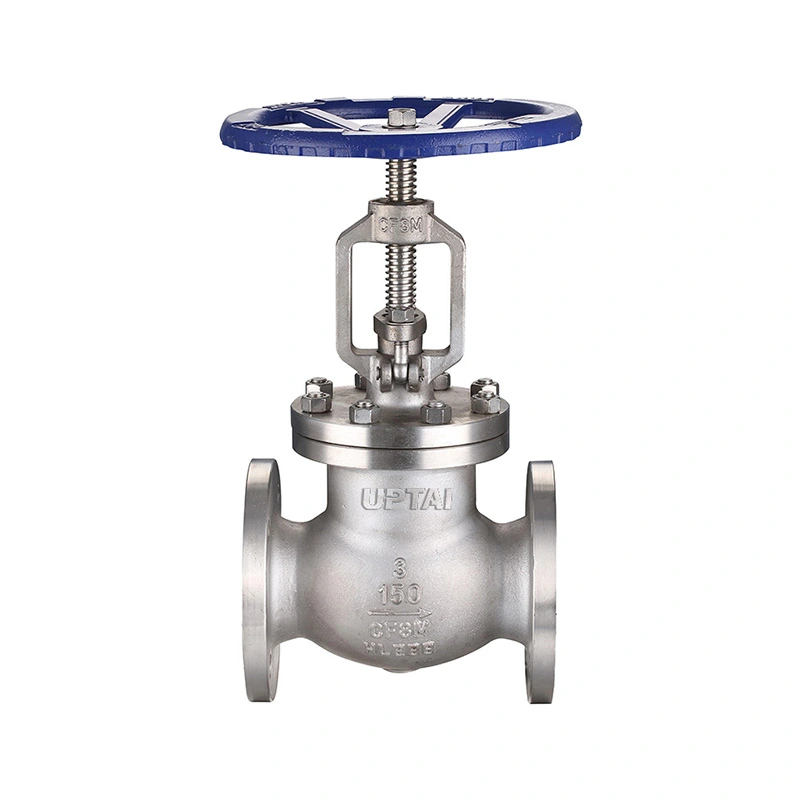

Valvola a globo flangiata in acciaio inossidabile forgiato classe 150

La valvola a globo flangiata in acciaio inossidabile forgiato Classe 150 è una valvola a globo in acciaio inossidabile forgiato per tubazioni industriali e apparecchiature di processo. Utilizza un disco a movimento lineare per l'arresto e la regolazione del flusso, con estremità flangiate compatibili RF e funzionamento con volantino. La valvola è disponibile nelle dimensioni da 1/2" a 2" con opzioni di materiale F304 e F316.

I materiali forgiati del corpo, del disco, dello stelo e della sede possono essere selezionati in base al mezzo di lavoro, alla pressione e alla temperatura. Le specifiche della valvola includono anche i requisiti NACE MR0175/ISO 15156 per le condizioni di servizio applicabili.

Dimensioni principali

Condizioni di costruzione e di servizio

Il corpo della valvola è realizzato in acciaio inossidabile forgiato ASTM A182 F304 o F316. Il disco si muove lungo l'asse della valvola e si chiude contro la sede. La rotazione del volantino modifica la posizione del disco, consentendo di utilizzare la valvola per l'intercettazione o la regolazione del flusso controllato.

Il disco è disponibile in ASTM A182 F304 o ASTM A182 F316 con un'opzione STL#6 come elencato nelle specifiche. Lo stelo e il sedile sono disponibili in F304 o F316. La selezione del materiale dovrebbe tenere conto del fluido di processo, della concentrazione, della temperatura operativa e delle condizioni di corrosione.

La valvola è classificata CL150 con una pressione di esercizio massima elencata di 285 PSI. L'intervallo di temperatura specificato è -29℃ + 425℃. La pressione effettiva consentita deve essere verificata rispetto al valore nominale di pressione-temperatura applicabile alla temperatura di esercizio.

Connessione flangiata e applicazioni

La valvola a globo flangiata in acciaio inossidabile forgiato Classe 150 utilizza estremità flangiate compatibili con RF con ASME B16.5 specificato per lo standard di connessione. La connessione flangiata consente di imbullonare la valvola alla flangia corrispondente della tubazione e di rimuoverla quando è necessaria l'ispezione o la manutenzione.

Prima dell'installazione, controllare la dimensione della flangia, la classe di pressione, la guarnizione, i bulloni e la dimensione faccia a faccia. La tubazione deve essere allineata correttamente per evitare un carico meccanico eccessivo sulla connessione della valvola.

La valvola può essere utilizzata nei settori petrolifero e del gas, petrolchimico, chimico, dei servizi industriali e altri sistemi di tubazioni dove sono richiesti una struttura in acciaio inossidabile e un controllo manuale del flusso. I mezzi idonei possono includere acqua, vapore, aria, olio e fluidi di processo compatibili entro i limiti di pressione, temperatura e materiale specificati.

Le valvole a globo normalmente hanno una caduta di pressione maggiore rispetto alle valvole di isolamento dirette a causa del percorso del flusso interno. Se la valvola verrà utilizzata per la regolazione del flusso continuo, durante il dimensionamento è necessario considerare la portata richiesta, la caduta di pressione e la frequenza operativa.

Selezione, test e domande frequenti

Al momento dell'ordine, fornire la dimensione della valvola, la classe di pressione, lo standard della flangia, il fluido, la pressione di esercizio, la temperatura, i materiali del corpo e del rivestimento, la quantità ed eventuali requisiti speciali di ispezione o documentazione. Per le applicazioni di sostituzione, per la conferma della configurazione è possibile utilizzare i disegni delle valvole esistenti, le informazioni sulla targhetta o le dimensioni faccia a faccia.

La specifica elenca API 602 per progettazione e produzione, ASME B16.10 per dimensioni faccia a faccia, ASME B16.34 per valori di pressione-temperatura e API 598 per test e ispezioni. L'ispezione può includere la verifica dei materiali, i controlli dimensionali, il test del guscio, il test delle perdite della sede e l'ispezione operativa finale secondo i requisiti applicabili.

Shangtai produce valvole industriali a Wenzhou, Zhejiang, Cina. La produzione copre la lavorazione, l'assemblaggio, il collaudo e l'ispezione, con la documentazione del prodotto disponibile in base ai requisiti dell'ordine.

1. A cosa serve una valvola a globo in acciaio inossidabile forgiato?

Una valvola a globo in acciaio inossidabile forgiato viene utilizzata per l'arresto manuale e la regolazione del flusso. Il movimento lineare del disco permette di regolare l'apertura in base alle condizioni di flusso richieste.

2. Qual è la differenza tra una valvola a globo e una valvola a saracinesca?

Una valvola a globo utilizza un disco che si muove verso la sede ed è adatta sia per l'intercettazione che per la regolazione del flusso. Una valvola a saracinesca utilizza una saracinesca che si muove verticalmente e viene generalmente utilizzata per il servizio di isolamento quando è completamente aperta o completamente chiusa.

3. È possibile selezionare i materiali F304 e F316?

SÌ. La specifica elenca le opzioni ASTM A182 F304 e F316 per corpo, stelo e sede. Il materiale appropriato deve essere selezionato in base alle condizioni del mezzo, della temperatura e della corrosione.

4. Quali informazioni sono necessarie per la scelta della valvola?

Le informazioni chiave includono dimensioni della valvola, classe di pressione, standard della flangia, fluido, pressione di esercizio, temperatura, requisiti dei materiali ed eventuali requisiti NACE o di ispezione. Possono essere forniti anche disegni esistenti per la conferma della sostituzione della valvola.

5. Possono essere forniti altri materiali?

SÌ. Altri materiali sono disponibili su richiesta. La combinazione di materiali richiesta deve essere confermata in base al mezzo di servizio, alle condizioni operative e alle specifiche di progetto applicabili.

6. Qual è la funzione della connessione flangiata?

La connessione flangiata consente di imbullonare la valvola alle flange della tubazione corrispondenti. Consente inoltre di rimuovere la valvola dalla tubazione per ispezione o manutenzione senza tagliare il tubo.

7. Che cos'è una valvola a globo flangiata in acciaio inossidabile forgiato di classe 150?

Combina un corpo valvola in acciaio inossidabile forgiato con estremità flangiate Classe 150 e un meccanismo a disco con valvola a globo. È destinato ai fluidi industriali compatibili entro i limiti di pressione, temperatura e materiale specificati.
