Valvola a sfera sanitaria saldata di testa a 3 pezzi completamente incapsulata

Questa valvola a sfera sanitaria saldata di testa in 3 pezzi completamente incapsulata utilizza estremità saldate di testa per il collegamento permanente ai sistemi di tubazioni igieniche. Le superfici interna ed esterna delle estremità saldate sono lavorate con una ruvidità superficiale di circa Ra 0,15μm, fornendo una superficie di saldatura liscia e riducendo le aree in cui potrebbero accumularsi residui attorno al giunto.

La valvola utilizza guarnizioni completamente incapsulate, con l'elemento di tenuta elastico racchiuso all'interno di una struttura protettiva liscia per limitare gli spazi esposti e la ritenzione del prodotto. Disponibile in acciaio inossidabile 304 o 316, può essere fornito con un passaggio di flusso interno lucidato per il trattamento sanitario e la pulizia CIP/SIP. La costruzione in tre pezzi consente l'accesso ai componenti di tenuta interni per l'ispezione e la sostituzione dopo che la valvola è stata isolata e depressurizzata.

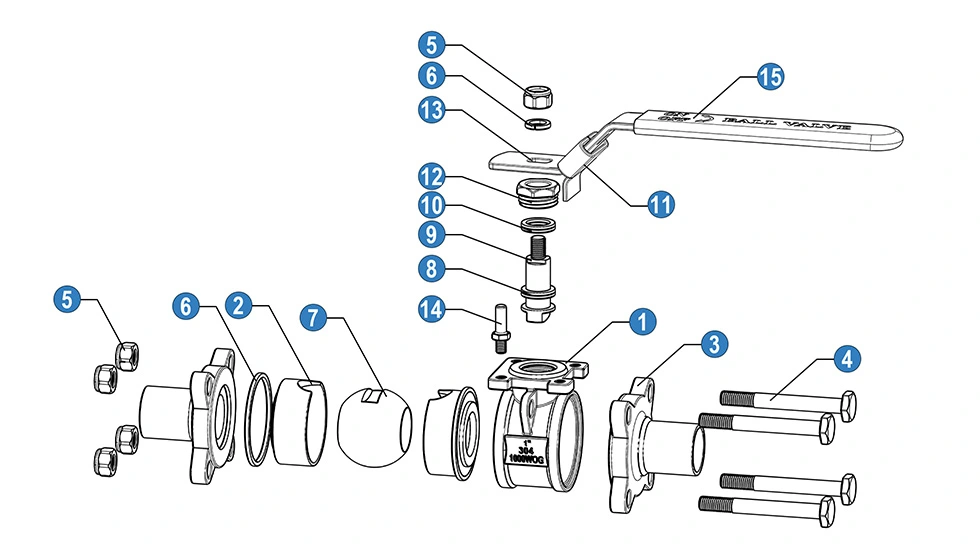

Dimensioni principali

· N: Estremità della filettatura secondo ANSl B 2.1 NPT
· B: Estremità della filettatura secondo BS21 BSP

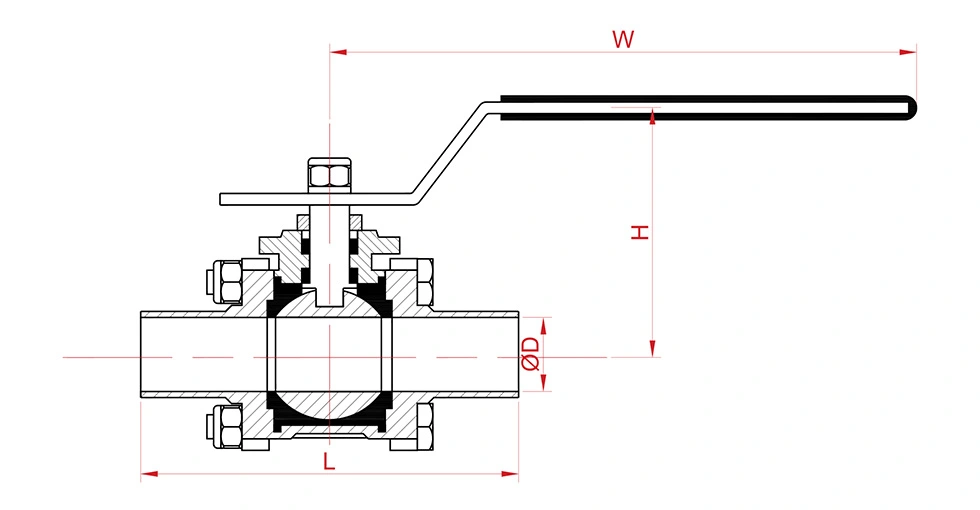

Dimensioni generali

VALORI Kv

Kv (m3/h) = Portata d'acqua in metri cubi all'ora che genererà una caduta di pressione di 1 b barra attraverso la valvola.

Vantaggi del prodotto

1. Estremità saldate di testa tornite di precisione

Sia le superfici interne che quelle esterne delle estremità saldate sono lavorate con precisione a Ra ≈ 0,15μm, garantendo elevata coassialità e aderenza perfetta con le tubazioni sanitarie in loco, garantendo una qualità di saldatura stabile ed eliminando i rischi sanitari nascosti nei giunti di collegamento.

2. Struttura di tenuta completamente incapsulata

Il design della guarnizione completamente incapsulata avvolge completamente il nucleo di tenuta elastico, rimuovendo gli spazi elastomerici esposti e aree di ritenzione di liquidi. Previene efficacemente l'accumulo medio e la crescita microbica, mantenendolo a lungo termine prestazioni igieniche e semplificazione delle procedure di pulizia.

3. Acciaio inossidabile di qualità sanitaria di alta qualità

Disponibile nelle opzioni in acciaio inossidabile 304 e 316, la valvola offre un'eccellente resistenza meccanica e alla corrosione forza. Il percorso del flusso interno lucidato a specchio garantisce un trasferimento fluido regolare con una resistenza minima, in modo completo conformità ai requisiti sanitari delle tubazioni industriali.

4. Struttura divisa in 3 pezzi per una facile manutenzione

Il corpo diviso in tre pezzi consente lo smontaggio completo e la sostituzione della guarnizione direttamente sulla tubazione senza interruzioni l’intera linea, riducendo notevolmente i tempi di fermo del sistema e abbassando i costi giornalieri di funzionamento e manutenzione.

Domande frequenti

1. Quali certificazioni ha questa valvola a sfera sanitaria?

Il nostro sistema di produzione è certificato ISO 9001 ed è disponibile la documentazione CE per le configurazioni applicabili delle valvole a sfera sanitarie. La certificazione e la documentazione disponibili possono essere confermate in base ai requisiti specifici del prodotto e dell'ordine.

2. Quali materiali del corpo sono disponibili per questa valvola?

Le opzioni standard del materiale del corpo sono acciaio inossidabile 304 e acciaio inossidabile 316. Il grado appropriato può essere selezionato in base al mezzo di lavoro, alla temperatura e alle condizioni di corrosione.

3. Qual è la precisione della lavorazione delle estremità saldate di testa?

Le superfici interna ed esterna delle estremità saldate di testa sono lavorate con una rugosità superficiale di circa Ra 0,15μm. Ciò fornisce una superficie di saldatura liscia e supporta il corretto collegamento con tubazioni sanitarie compatibili.

4. Quali sono le caratteristiche principali della valvola a sfera sanitaria saldata di testa in 3 pezzi completamente incapsulata?

La valvola combina estremità saldate di testa, guarnizioni completamente incapsulate e struttura in acciaio inossidabile 304 o 316. La configurazione interna liscia è adatta per i sistemi di trattamento sanitario in cui è richiesta la pulizia CIP o SIP.
