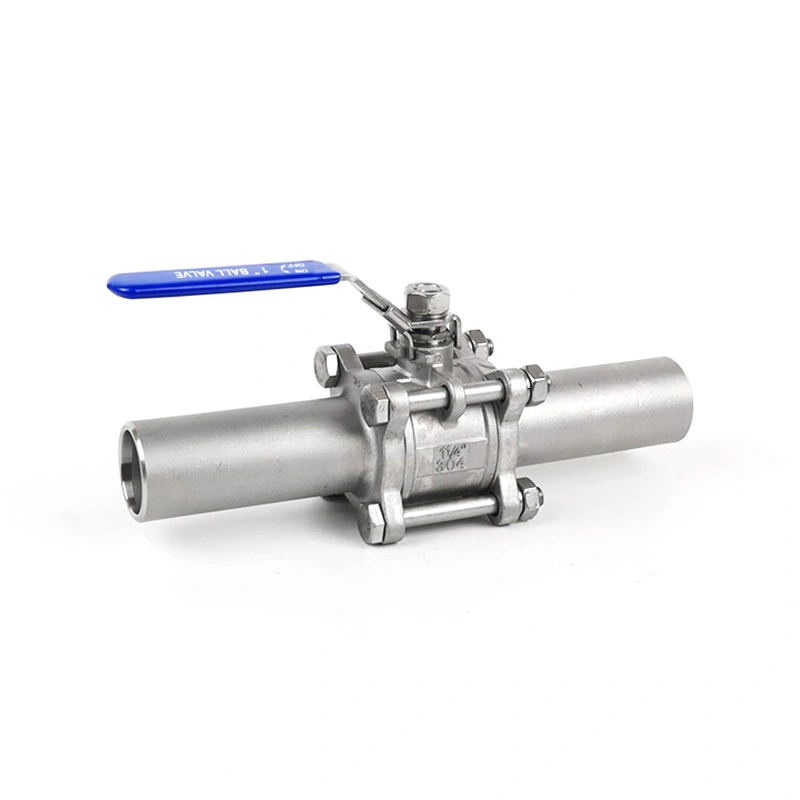

Saldatura valvola a sfera 3PC estesa

La valvola a sfera 3PC Weld Extended utilizza estremità estese con saldatura di testa per fornire una lunghezza di saldatura aggiuntiva tra la valvola corpo e tubazione. Le estremità estese sono utili per tubazioni isolate, installazioni interrate e layout di tubazioni dove è richiesta una distanza di saldatura aggiuntiva. Il corpo in tre pezzi fornisce anche l'accesso ai componenti interni ispezione e sostituzione dopo l'isolamento della tubazione.

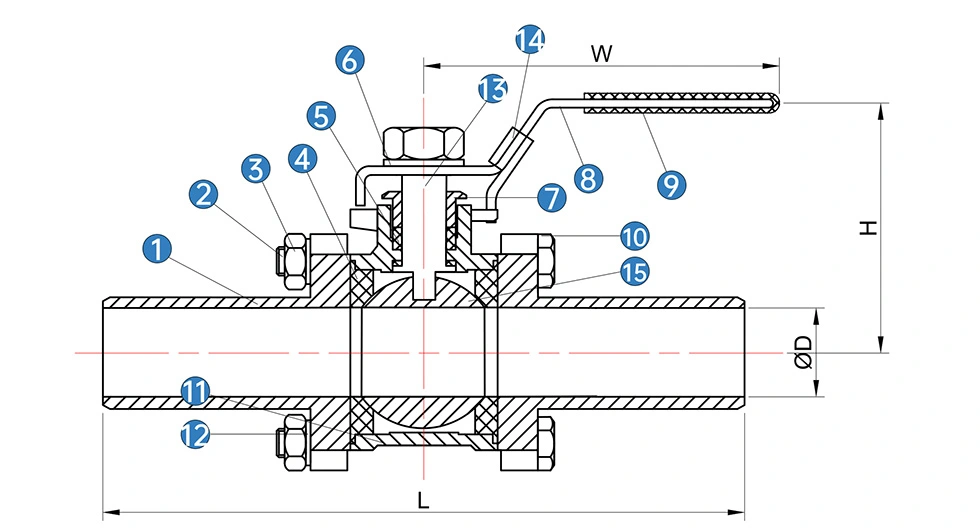

Dimensioni principali

* N: estremità della filettatura conformi ad ANSI B 2.1 NPT
* B: estremità filettate conformi a BS21 BSP

Caratteristiche del prodotto

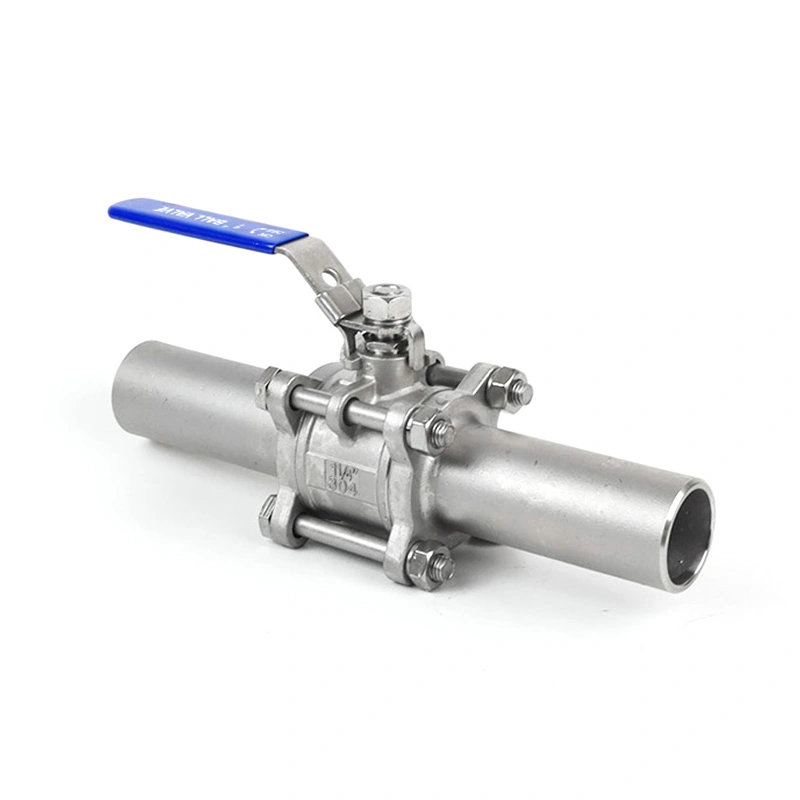

1. Estremità saldate di testa estese

Le estremità di saldatura estese forniscono spazio aggiuntivo per la saldatura della tubazione e aiutano a mantenere i lavori di saldatura lontani dalla rete principale corpo valvola. Questa configurazione è utile per tubazioni coibentate o interrate dove è necessario posizionare la valvola all'esterno dell'isolamento o in un luogo accessibile.

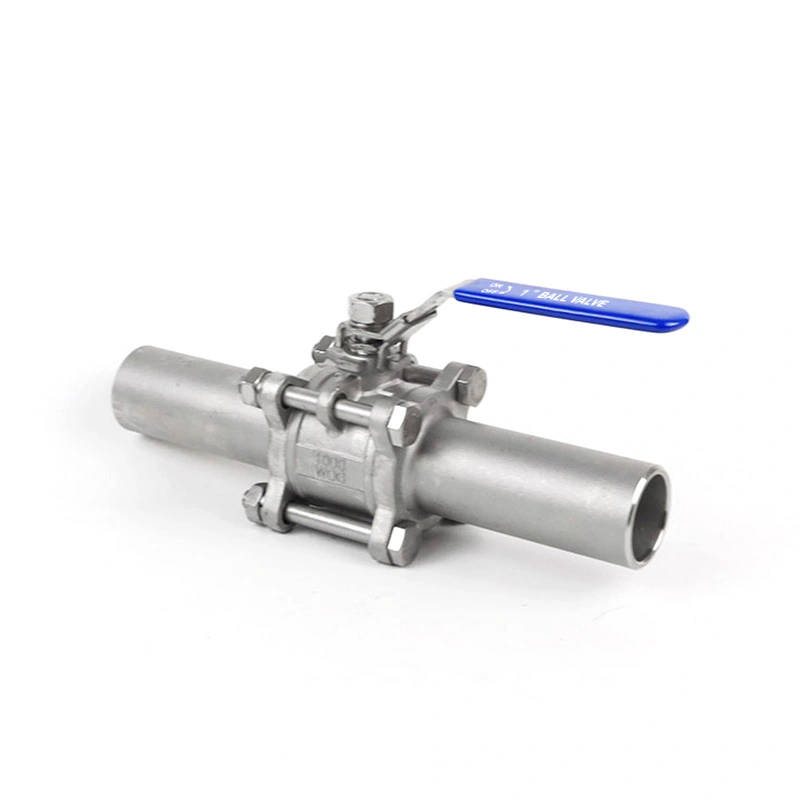

2. Costruzione in tre pezzi

Il corpo diviso consente l'apertura della valvola per ispezione e manutenzione. Sedili, guarnizioni e altri interni è possibile accedere ai componenti quando è necessaria la sostituzione, riducendo la necessità di sostituire l'intero gruppo valvola.

3. Materiali in acciaio inossidabile 316

La valvola a sfera 3PC Weld Extended utilizza ASTM A351 CF8M (316) per il corpo e ASTM A182 F316 per la sfera e lo stelo. La sede standard è RPTFE (PTFE+15%fv). Altre combinazioni di materiali possono essere fornite in base alle esigenze condizioni di servizio.

4. Connessione con saldatura di testa

Le estremità a saldare seguono i requisiti ASME B16.25. Una connessione saldata di testa fornisce un giunto permanente tra la valvola e tubazione, con la procedura di saldatura e la preparazione del tubo determinate dalle specifiche delle tubazioni applicabili.

Saldatura e installazione

Prima della saldatura, controllare le dimensioni del tubo, le dimensioni dell'estremità saldata, le condizioni dello smusso e l'allineamento. Il gasdotto dovrebbe esserlo opportunamente supportato per evitare un carico eccessivo sulla valvola durante l'installazione. Dovrebbero seguire anche le procedure di saldatura la specifica di progetto applicabile.

Le estremità estese forniscono una distanza aggiuntiva tra l'area di saldatura e le parti interne della valvola. Saldatura adeguata e È comunque necessario seguire le procedure di controllo del calore per proteggere il sedile, le guarnizioni e gli altri componenti sensibili al calore.

Materiali e condizioni operative

La valvola è specificata per un intervallo di temperatura compreso tra -25 ℃ e 150 ℃ e una pressione massima di 285 PSI secondo i valori elencati condizioni. I limiti operativi effettivi devono essere confermati in base alle dimensioni della valvola, al fluido, alla temperatura e al valutazione pressione-temperatura applicabile.

Il corpo in acciaio inossidabile, la sfera F316 e lo stelo F316 sono destinati a fluidi industriali compatibili. Sede e tenuta la selezione del materiale deve essere verificata rispetto al fluido, alla temperatura e alla pressione effettivi prima di ordinare.

Ispezione di qualità

Ispezione dei materiali

L'identificazione del materiale e i relativi registri di ispezione possono essere forniti in base ai requisiti dell'ordine. Materiale sono disponibili rapporti di prova per le configurazioni di valvole applicabili.

Controllo dimensionale

Le dimensioni della valvola e le caratteristiche delle estremità saldate vengono verificate rispetto ai disegni e ai requisiti del prodotto specificati. L'ispezione può includere la lunghezza dell'estremità di saldatura, le dimensioni e le condizioni generali dell'assemblaggio.

Prove di pressione e tenuta

Il test e l'ispezione delle valvole seguono i requisiti API 598. Vengono eseguiti test di pressione e di tenuta per verificare la prestazioni di tenuta del corpo valvola e della sede prima della spedizione.

Ispezione della valvola finita

L'ispezione finale riguarda l'aspetto della valvola, l'assemblaggio, la protezione delle estremità saldate e le condizioni operative. Prodotto richiesto i documenti possono essere preparati secondo l'ordine.

Applicazioni

La valvola a sfera 3PC Weld Extended è adatta per tubazioni industriali in cui è presente un collegamento saldato e una saldatura aggiuntiva è richiesta la distanza. Le applicazioni tipiche includono lavorazioni petrolchimiche, sistemi di petrolio e gas, energia termica, trattamento delle acque e controllo generale dei fluidi industriali.

La configurazione con estremità estesa è particolarmente utile per l'isolamento di tubazioni, installazioni sotterranee o siti la disposizione limita lo spazio disponibile attorno al corpo valvola. L'idoneità dell'applicazione deve essere confermata in base a specifiche del mezzo, della pressione, della temperatura e della tubazione.

Confezione

Le valvole vengono imballate per il trasporto all'esportazione utilizzando cartoni ondulati e casse di compensato. Le estremità della saldatura sono protetto durante l'imballaggio per ridurre il rischio di danni allo smusso e alle superfici di collegamento durante la movimentazione e spedizione.

Domande frequenti

1. Qual è lo scopo delle estremità di saldatura estese su una valvola a sfera Weld Extended 3PC?

Le estremità saldate estese forniscono una distanza di saldatura aggiuntiva tra il corpo valvola e la tubazione. Sono utili per tubazioni isolate, installazioni interrate e altri layout in cui l'area di saldatura deve essere posizionata più lontano dal corpo valvola.

2. Quale materiale viene utilizzato per la valvola?

Il materiale standard del corpo è ASTM A351 CF8M (316), con ASTM A182 F316 utilizzato per la sfera e lo stelo. Il sedile è RPTFE (PTFE+15%fv). Altri materiali sono disponibili su richiesta.

3. Quale norma si applica alle estremità saldate di testa?

Le estremità saldate di testa sono specificate secondo ASME B16.25. La procedura di saldatura finale dovrebbe seguire quanto applicabile specifica della pipeline o del progetto.

4. È possibile effettuare la manutenzione della valvola dopo l'installazione?

SÌ. Il corpo in tre pezzi fornisce l'accesso ai componenti interni per l'ispezione e la sostituzione. Il gasdotto deve essere isolato e depressurizzato prima della manutenzione della valvola.

5. Quali sono i limiti di pressione e temperatura?

La pressione massima indicata è 285 PSI e l'intervallo di temperatura è compreso tra -25 ℃ e 150 ℃. L'effettivo funzionamento consentito le condizioni dipendono dalle dimensioni della valvola, dal fluido e dal valore nominale pressione-temperatura applicabile.

6. Quali documenti possono essere forniti?

A seconda della valvola possono essere forniti rapporti sui test dei materiali e ispezioni applicabili o documentazione del prodotto requisiti di configurazione e ordine.
