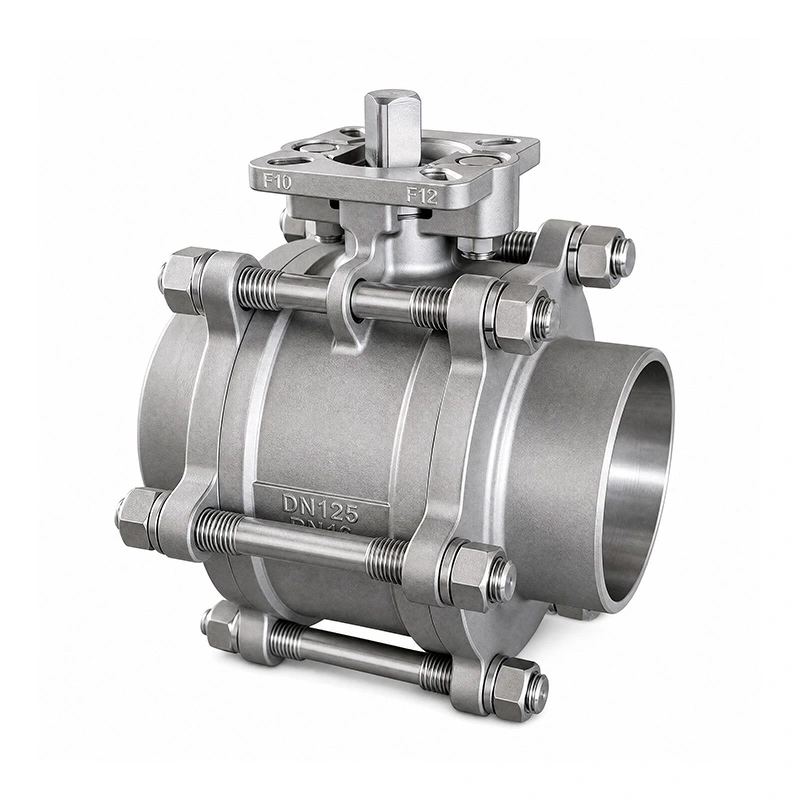

Stelo esteso della valvola a sfera in acciaio inossidabile con estremità saldate di testa 3 pezzi

Lo stelo esteso della valvola a sfera in acciaio inossidabile con estremità saldate da 3 pezzi presenta estremità saldate di testa per il collegamento permanente della tubazione e uno stelo esteso per le applicazioni in cui il punto operativo della valvola deve essere posizionato lontano dal tubo. Il corpo in tre pezzi consente l'accesso ai componenti interni per la manutenzione, mentre il supporto di montaggio ISO 5211 supporta l'installazione diretta di attuatori pneumatici o elettrici.

Dimensioni principali

Caratteristiche del prodotto

1. Collegamento della tubazione saldata di testa

La valvola utilizza estremità saldate di testa prodotte secondo ASME B16.25. La saldatura della valvola direttamente nella tubazione fornisce una connessione fissa senza giunti filettati o flangiati, rendendo questa configurazione adatta per installazioni di tubazioni industriali permanenti.

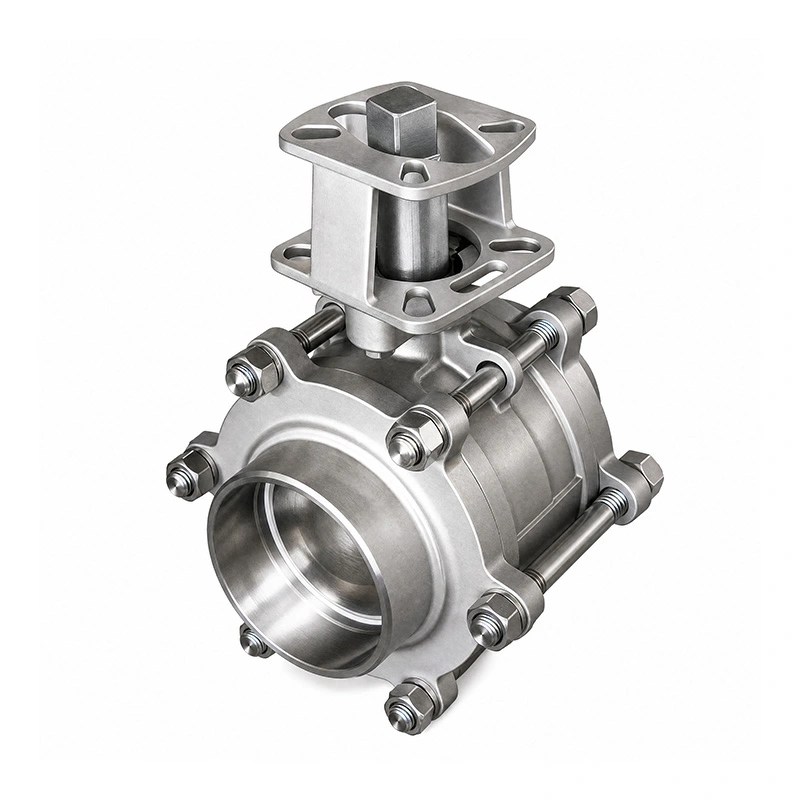

2. Configurazione dello stelo esteso

Lo stelo esteso fornisce ulteriore spazio operativo tra la maniglia o l'attuatore e la tubazione. È utile laddove l'isolamento, la disposizione dei tubi o le condizioni di installazione limitano l'accesso allo stelo di una valvola standard.

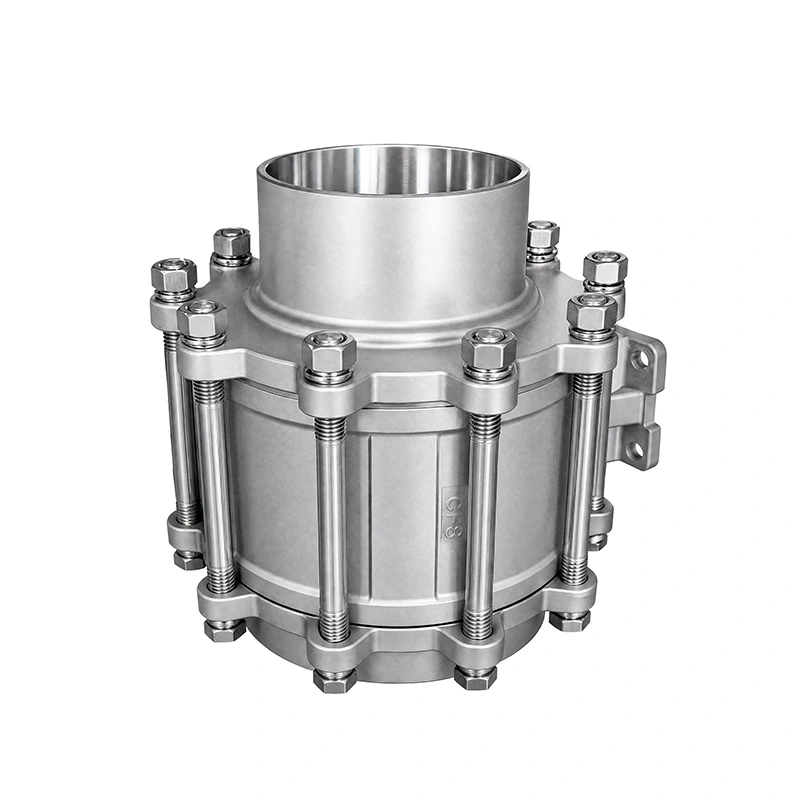

3. Corpo in tre pezzi per la manutenzione

La struttura in tre pezzi consente l'accesso ai componenti interni della valvola quando è necessaria l'ispezione o la sostituzione. La sede e i componenti di tenuta possono essere sottoposti a manutenzione senza sostituire l'intero gruppo valvola.

4. Costruzione della valvola in acciaio inossidabile

Lo stelo esteso della valvola a sfera in acciaio inossidabile con estremità saldate di testa 3PC utilizza ASTM A351 CF8M (316) per il corpo e ASTM A182 F316 per la sfera e lo stelo. Il sedile in RPTFE è specifico per l'intervallo di temperature indicato compreso tra -25 ℃ e 150 ℃.

Montaggio dell'attuatore

La valvola è dotata di una base di montaggio ISO 5211 per l'installazione diretta dell'attuatore. Gli attuatori pneumatici o elettrici possono essere selezionati in base alle dimensioni della valvola, alla coppia operativa e ai requisiti di controllo. L'interfaccia di montaggio dell'attuatore deve essere controllata prima di ordinare per garantire la compatibilità.

Standard e ispezione

Progettazione e produzione seguono ASME B16.34, con estremità saldate di testa basate su ASME B16.25. I test e le ispezioni delle valvole vengono eseguiti secondo API 598. I valori di pressione-temperatura fanno riferimento anche ad ASME B16.34.

L'ispezione della produzione comprende la verifica dei materiali, le prove di pressione, l'ispezione della tenuta e i controlli delle valvole finite. I rapporti sui test dei materiali e la documentazione applicabile del prodotto possono essere forniti in base alla configurazione della valvola e ai requisiti dell'ordine.

Applicazioni

Lo stelo esteso della valvola a sfera in acciaio inossidabile con estremità saldate di testa 3PC è destinato ai sistemi di tubazioni industriali che richiedono una connessione saldata permanente e un funzionamento accessibile della valvola. Le applicazioni tipiche includono la lavorazione chimica, i sistemi petrolchimici, le apparecchiature farmaceutiche, la lavorazione di alimenti e bevande, la produzione di energia e il trattamento delle acque.

Prima della selezione, confermare il mezzo della tubazione, la pressione, la temperatura, le dimensioni del tubo, le specifiche di saldatura e lo spazio di installazione disponibile. È inoltre necessario verificare la compatibilità dei materiali della valvola e della configurazione della sede con il mezzo di servizio.

Domande frequenti

1. Quali sono le principali applicazioni dello stelo esteso della valvola a sfera in acciaio inossidabile con estremità saldate di testa 3PC?

Viene utilizzato nei sistemi di tubazioni industriali dove sono richiesti una connessione saldata e un accesso esteso alla valvola. Le applicazioni includono sistemi chimici, petrolchimici, farmaceutici, alimentari e delle bevande, energetici e di trattamento delle acque.

2. Quale norma si applica alle estremità saldate di testa?

Le estremità saldate di testa sono specificate secondo ASME B16.25. Le specifiche di saldatura devono essere confrontate con il progetto della tubazione prima dell'installazione.

3. È possibile installare direttamente un attuatore?

SÌ. La valvola è dotata di una base di montaggio ISO 5211 per l'installazione di un attuatore pneumatico o elettrico. La selezione dell'attuatore deve basarsi sulla dimensione della valvola, sulla coppia operativa e sui requisiti di controllo.

4. Quali materiali vengono utilizzati nella configurazione standard?

Il corpo è ASTM A351 CF8M (316), mentre la sfera e lo stelo sono ASTM A182 F316. La sede standard è RPTFE (PTFE+15%fv). Altri materiali sono disponibili su richiesta.

5. Qual è il range massimo di pressione e temperatura?

La pressione massima indicata è 285 PSI, con un intervallo di temperatura compreso tra -25 ℃ e 150 ℃. I limiti operativi effettivi devono essere confermati in base alle dimensioni della valvola, al fluido e ai valori di pressione-temperatura applicabili.

6. La valvola può essere personalizzata?

SÌ. Altri materiali e configurazioni dei componenti possono essere forniti in base al mezzo richiesto, alla pressione, alla temperatura e alle condizioni di installazione.
