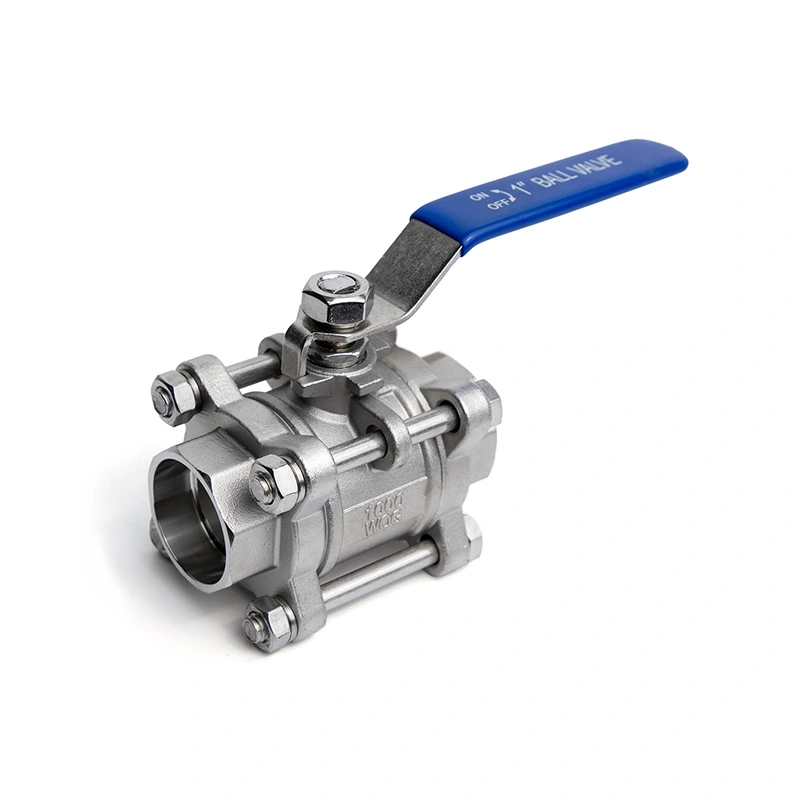

Valvola a sfera in acciaio inossidabile con estremità saldate a presa 3PC

La valvola a sfera in acciaio inossidabile con estremità saldate a presa 3PC combina un corpo in acciaio inossidabile in tre pezzi con estremità a saldare per connessioni di tubazioni compatte e permanenti. La sua struttura a corpo diviso consente l'accesso alle guarnizioni interne e ad altri componenti riparabili dopo che la valvola è stata isolata e depressurizzata. Il passaggio del flusso a passaggio completo supporta una bassa resistenza al flusso, mentre il design con sfera e sede fornisce l'arresto bidirezionale per fluidi compatibili. È adatto per tubazioni ad alta pressione nel settore petrolifero e del gas, lavorazione chimica, trattamento dell'acqua e altri sistemi industriali.

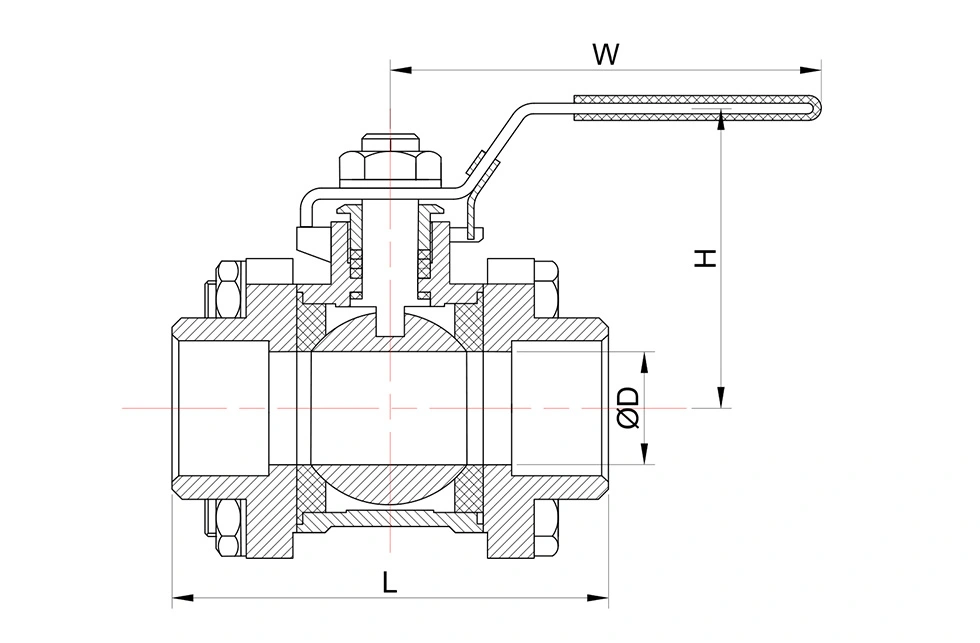

Dimensioni principali

* N: Estremità della filettatura secondo ANSl B 2.1 NPT
* B: estremità filettate conformi a BS21 BSP

VALORI Kv

Kv (m3/h) = Portata d'acqua in metri cubi all'ora che genererà una caduta di pressione di 1 bar attraverso la valvola.

Funzioni della valvola e caratteristiche principali

1. Connessione con presa-saldatura

Le estremità a saldare sono lavorate secondo le dimensioni di connessione specificate per l'installazione saldata con tubazioni compatibili. Questa connessione è comunemente utilizzata su linee industriali di piccolo diametro dove è richiesto un giunto permanente tra tubo e valvola. La saldatura deve seguire le specifiche e la procedura delle tubazioni applicabili.

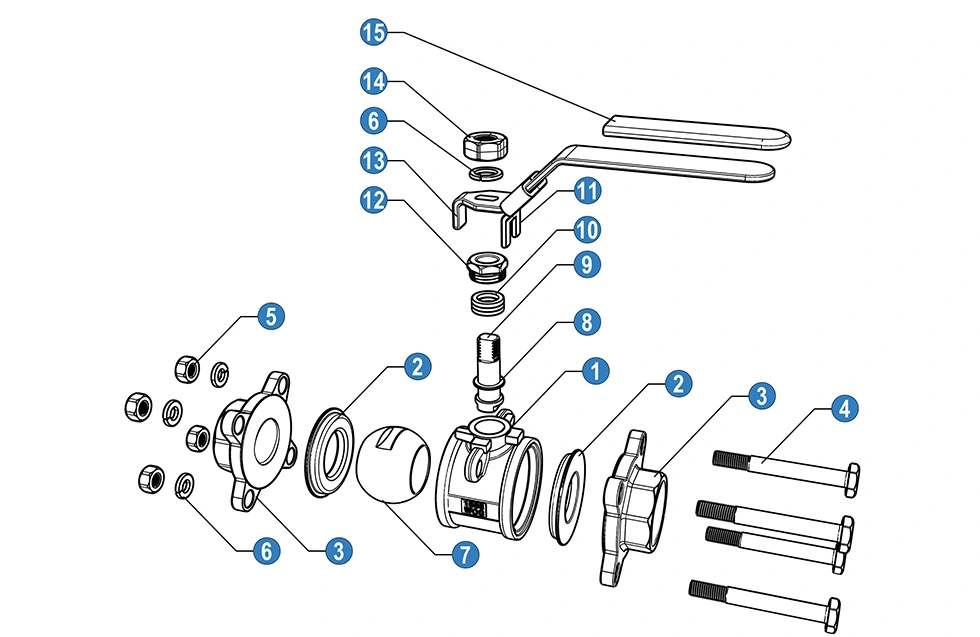

2. Corpo in tre pezzi

Il corpo imbullonato in tre pezzi consente l'accesso ai componenti interni della valvola dopo che la tubazione è stata isolata e depressurizzata. Le guarnizioni e le altre parti riparabili possono essere ispezionate o sostituite senza sostituire l'intero gruppo valvola.

3. Sigillatura della sfera e della sede

La sfera ruota contro la sede per aprire o chiudere il passaggio del flusso. La valvola fornisce l'intercettazione in entrambe le direzioni del flusso quando la sede selezionata e i materiali di tenuta sono adatti alle condizioni di servizio. Il passaggio del flusso consente inoltre al fluido di passare attraverso la valvola con un'ostruzione limitata quando è completamente aperta.

4. Costruzione in acciaio inossidabile

La struttura in acciaio inossidabile è disponibile per applicazioni che coinvolgono acqua, olio, gas e fluidi chimici compatibili. La selezione del materiale dovrebbe tenere conto della composizione del fluido, della concentrazione, della temperatura operativa, della pressione e delle condizioni di corrosione.

A proposito di Shangtai

Shangtai ha sede a Wenzhou, Zhejiang, Cina, e produce valvole industriali per i mercati nazionali ed esteri. Le sue attività produttive riguardano la lavorazione meccanica, l'assemblaggio di valvole, le prove di pressione, l'ispezione e la marcatura del prodotto.

Il sistema di gestione della qualità è certificato ISO 9001 e la documentazione CE è disponibile per i prodotti applicabili. L'ispezione può includere controlli del materiale in entrata, ispezione durante il processo, ispezione della valvola finita e controlli pre-spedizione in base ai requisiti dell'ordine.

Per le valvole a sfera a saldare possono essere fornite diverse configurazioni di connessione in base alle dimensioni richieste e alle norme applicabili. Le configurazioni con presa a saldare di Tipo A e Tipo B sono disponibili per requisiti specifici, con le dimensioni di connessione confermate prima della produzione.

Domande frequenti

1. Qual è la differenza tra connessioni a saldare e filettate?

Le connessioni con saldatura a tasca utilizzano un giunto saldato tra la valvola e il tubo, mentre le connessioni filettate si basano sulle filettature dei tubi corrispondenti. Le estremità a saldare sono comunemente specificate per tubazioni di piccolo diametro dove è richiesta una connessione saldata permanente. Il collegamento appropriato dipende dallo standard delle tubazioni, dalla pressione, dalla temperatura e dai requisiti di installazione.

2. Sono disponibili diverse configurazioni di presa a saldare?

SÌ. Possono essere fornite diverse configurazioni di bicchieri a saldare in base alle dimensioni richieste e agli standard di tubazione applicabili. Il tipo di connessione e i requisiti dimensionali devono essere confermati prima della produzione, in particolare per valvole sostitutive e progetti di esportazione.

3. È possibile aprire la valvola per la manutenzione interna?

SÌ. Il corpo in tre pezzi può essere separato dopo che la tubazione è stata isolata e depressurizzata, consentendo l'ispezione o la sostituzione delle guarnizioni interne e di altri componenti riparabili. La valvola non deve essere smontata mentre la tubazione è pressurizzata.

4. Quali documenti sono disponibili con la valvola?

È possibile fornire la documentazione ISO 9001 e CE per le configurazioni applicabili. In base ai requisiti dell'ordine e del progetto è possibile fornire anche la documentazione dei materiali, i registri di ispezione, i rapporti di prova e i disegni dei prodotti.

5. Quali applicazioni sono adatte per una valvola a sfera in acciaio inossidabile con estremità saldate a presa 3PC?

La valvola può essere utilizzata per fluidi compatibili nei settori petrolio e gas, petrolchimico, lavorazione chimica, trattamento delle acque, produzione di energia e tubazioni industriali in generale. Il materiale, la sede e i componenti di tenuta devono essere selezionati in base al mezzo, alla pressione e alla temperatura effettivi.

6. Quali informazioni sono necessarie per la selezione della valvola?

Le informazioni chiave includono dimensioni della valvola, pressione nominale, dimensioni della presa di saldatura, mezzo di lavoro, pressione di esercizio, temperatura, corpo e materiali di tenuta, quantità e standard applicabili. Per i progetti di sostituzione è possibile fornire a titolo di conferma anche i disegni delle valvole esistenti o le informazioni dimensionali.
