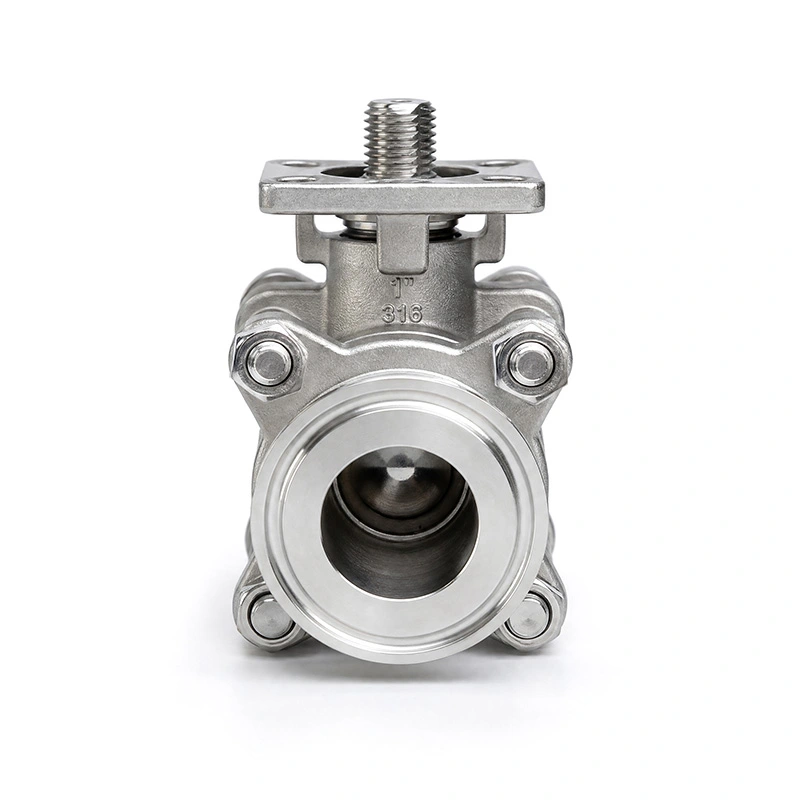

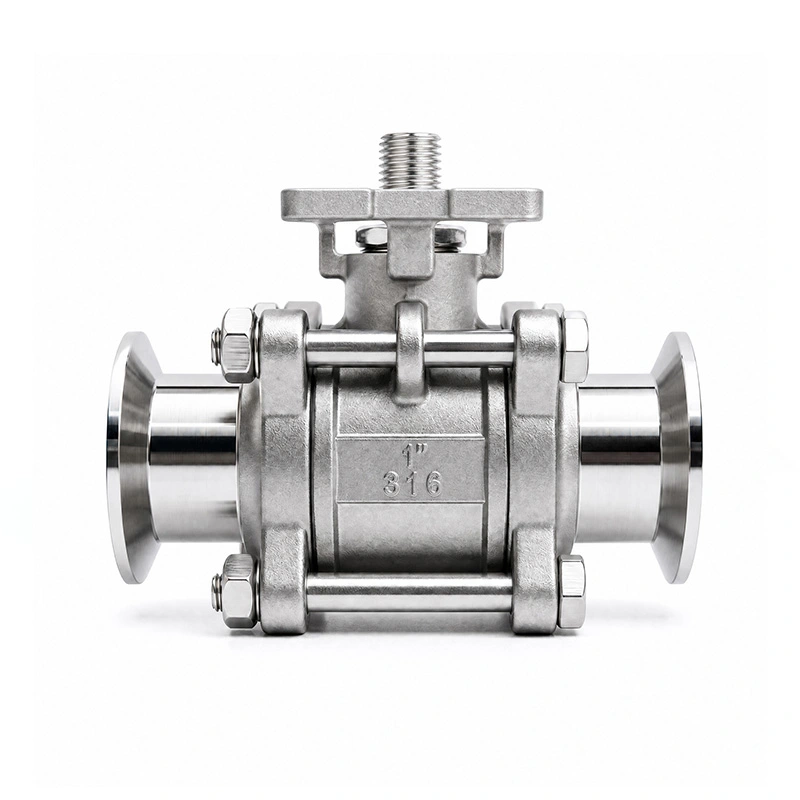

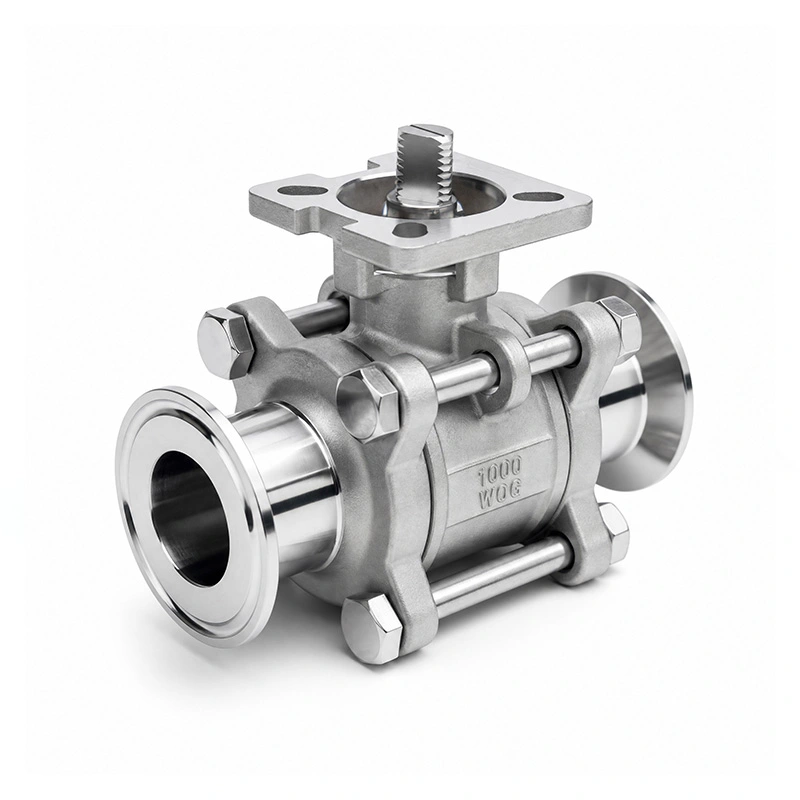

Valvola a sfera Tri-clamp completamente incapsulata 3PC con cuscinetto di montaggio ISO 5211

La valvola a sfera Tri-clamp completamente incapsulata 3PC con supporto di montaggio ISO 5211 utilizza un corpo valvola in tre pezzi con connessioni Tri-clamp per sistemi di tubazioni sanitarie e di processo. La struttura in tre pezzi fornisce l'accesso ai componenti interni dopo che la tubazione è stata isolata, mentre il supporto di montaggio ISO 5211 fornisce un'interfaccia standardizzata per l'installazione dell'attuatore pneumatico o elettrico. Questa configurazione è adatta per sistemi di controllo dei fluidi in cui sono richiesti collegamenti sanitari e funzionamento automatizzato della valvola.

Dimensioni principali

Caratteristiche principali del progetto

Costruzione della valvola in tre pezzi

Il corpo in tre pezzi è costituito da una sezione centrale della valvola e due sezioni terminali. Dopo aver adeguatamente isolato la tubazione e depressurizzato la valvola, il corpo può essere aperto per ispezionare o sostituire i componenti interni. Questa struttura è utile per applicazioni dove è richiesta la manutenzione periodica di sedi, guarnizioni o altre parti interne.

Connessione a tre morsetti

Le connessioni Tri-clamp utilizzano una disposizione di morsetto e guarnizione invece di giunti filettati o flangiati. Questo metodo di connessione consente di installare o rimuovere la valvola senza saldarla direttamente nella tubazione. Il materiale della guarnizione applicabile e le dimensioni della connessione devono essere selezionati in base al fluido di processo, alla temperatura e alle specifiche della tubazione.

Montaggio dell'attuatore ISO 5211

La valvola a sfera Tri-clamp completamente incapsulata 3PC con cuscinetto di montaggio ISO 5211 è progettata con un'interfaccia di montaggio dell'attuatore ISO 5211 sulla valvola. Ciò consente di montare attuatori pneumatici o elettrici compatibili direttamente sulla valvola senza fare affidamento su una disposizione di montaggio convenzionale separata. La selezione dell'attuatore deve essere adattata alle dimensioni della valvola, alla coppia operativa e ai requisiti di controllo del sistema.

Componenti bagnati in acciaio inossidabile 316

Il corpo è specificato come ASTM A351 CF8M (316), mentre la sfera e lo stelo sono specificati come ASTM A182 F316. Questi materiali in acciaio inossidabile sono adatti per una vasta gamma di applicazioni di fluidi industriali in cui la compatibilità dei materiali e la resistenza alla corrosione sono considerazioni importanti. La sede in RPTFE combina PTFE con il 15% di riempitivo e deve essere valutata rispetto al mezzo effettivo e alla temperatura operativa prima della selezione.

Applicazioni

La valvola a sfera Tri-clamp completamente incapsulata 3PC con supporto di montaggio ISO 5211 può essere utilizzata in sistemi di tubazioni che richiedono una valvola di intercettazione compatta, connessioni di tipo sanitario e attuazione automatizzata opzionale. Le aree di applicazione tipiche includono:

Elaborazione generale dei liquidi

Movimentazione di fluidi chimici

Impianti di trattamento delle acque

Produzione industriale leggera

Sistemi di tubazioni automatizzate

Installazione e funzionamento

Installazione a tre morsetti

Prima dell'installazione, verificare che le dimensioni della valvola, le dimensioni della connessione, il materiale della guarnizione e i requisiti di pressione-temperatura corrispondano alle specifiche della tubazione. Posizionare la valvola tra le connessioni Tri-clamp di accoppiamento, installare la guarnizione appropriata e fissare il giunto con il morsetto. È necessario verificare il corretto allineamento della connessione prima che il sistema venga pressurizzato.

Installazione dell'attuatore

La base di montaggio ISO 5211 fornisce l'interfaccia per attuatori pneumatici o elettrici compatibili. Controllare lo schema di montaggio dell'attuatore, le dimensioni dell'albero e la coppia operativa richiesta prima dell'installazione. L'attuatore deve essere installato e regolato secondo le istruzioni del produttore della valvola e dell'attuatore.

Manutenzione

Prima della manutenzione, isolare la valvola dalla tubazione e rilasciare tutta la pressione residua. La costruzione in tre pezzi consente l'apertura del corpo valvola per l'ispezione della sfera, delle sedi, dello stelo e dei componenti di tenuta. Sostituire i componenti usurati con parti adeguate e controllare la tenuta e le condizioni di funzionamento della valvola prima di rimetterla in servizio.

Considerazioni sulla selezione

Quando si seleziona questa valvola per un nuovo sistema di tubazioni, considerare il mezzo operativo, la pressione, la temperatura, le dimensioni del tubo, le dimensioni della connessione e il metodo di attuazione richiesto. È necessario verificare la compatibilità della sede della valvola e dei materiali di tenuta con il fluido di processo. Per le applicazioni automatizzate, l'attuatore deve essere selezionato in base alla coppia operativa della valvola e ai requisiti di controllo del sistema.

Domande frequenti

Q1: A cosa serve una valvola a sfera Tri-clamp completamente incapsulata da 3 PC con supporto di montaggio ISO 5211?

Una valvola a sfera Tri-clamp completamente incapsulata 3PC con supporto di montaggio ISO 5211 viene utilizzata per il controllo del fluido on/off nei sistemi di tubazioni in cui sono richiesti un corpo valvola in tre pezzi, una connessione Tri-clamp e un'interfaccia di montaggio dell'attuatore. Può essere configurato per il funzionamento manuale o combinato con un attuatore pneumatico o elettrico adatto per il controllo automatizzato.

Q2: Cosa fornisce il supporto di montaggio ISO 5211?

La base di montaggio ISO 5211 fornisce un'interfaccia di montaggio dell'attuatore standardizzata. Gli attuatori pneumatici o elettrici compatibili possono essere montati in base alle dimensioni di montaggio ISO 5211 applicabili, in base alle dimensioni dell'attuatore e ai requisiti di coppia della valvola.

Q3: Quali sono i vantaggi della costruzione in tre pezzi?

La struttura in tre pezzi consente l'accesso ai componenti interni della valvola dopo che la tubazione è stata isolata e depressurizzata. Ciò può semplificare l'ispezione e la sostituzione di sedi, guarnizioni e altri componenti soggetti a manutenzione rispetto a un corpo monopezzo completamente chiuso.

Q4: Quali materiali vengono utilizzati per questa valvola?

Il corpo è ASTM A351 CF8M (316), mentre la sfera e lo stelo sono ASTM A182 F316. La sede è in RPTFE (PTFE+15%fv). Altre configurazioni di materiali sono disponibili su richiesta.

Q5: Questa valvola può essere utilizzata con attuatori pneumatici o elettrici?

SÌ. L'interfaccia di montaggio ISO 5211 è progettata per l'installazione dell'attuatore. L'attuatore appropriato deve essere selezionato in base alle dimensioni della valvola, alla coppia operativa, alla pressione, alla temperatura e ai requisiti del sistema di controllo.

Q6: Cosa controllare prima di ordinare?

Confermare la dimensione della valvola richiesta, le dimensioni della connessione, la pressione di esercizio, la temperatura, il mezzo di processo, il materiale della sede e il metodo di attuazione. Per i sistemi automatizzati, è necessario confermare anche lo schema di montaggio dell'attuatore e la coppia richiesta.
